В поставленной работе объектом исследования являются микрокристаллические сплавы системы Al-1,5÷4,5%Mg-0,3%Sc-0,15%Zr, полученные методом равноканального углового прессования (РКУП) по режиму Вс. Сплавы были получены путём литья в металлическую изложницу. После литья их структура представляла собой пересыщенный твёрдый раствор Sc и Zr в алюминиевой матрице. После 6 циклов РКУП при температуре 100÷1500 С размер зерна в сплаве составлял 0,5 мкм. Как известно, предел растворимости Sc и Zr в сплавах при температуре 6000 С составляет в сумме 0,3÷0,4%, а при комнатной температуре Sc и Zr практически не растворимы. При нагреве закалённых сплавов из пересыщенного твёрдого раствора происходит выделение дисперсных частиц сложного стехиометрического состава Al3ScxZr(1-x). Максимальная объёмная доля при указанном содержании Sc и Zr выделяющихся частиц составляет 1%. В соответствии с соотношением Зинера для стабилизации зёренной структуры сплава и сохранения размера зерна на уровне 1 мкм необходимо, чтобы размер выделяющихся частиц не превышал 10 нм. Эффективным методом определения размера таких частиц является метод малоуглового рассеяния. Особенность метода заключается в том, что наблюдение рассеянного излучения при съёмке на «просвет» производится в области от нескольких минут до 5 – 80 по отношению к падающему пучку. Анализ экспериментальной кривой распределения интенсивности дифрагированных лучей на частицах от угла рассеяния с использованием формулы Гинье позволяет рассчитать размер частиц II фазы.

Анализ влияния режимов термообработки на средний размер частиц позволил определить оптимальные температуры, обеспечивающие стабилизацию структуры Al-1,5÷4,5%Mg-0,3%Sc-0,15%Zr.

РАСЧЕТ ЗАВИСИМОСТИ ШИРИНЫ ЛИНИЙ МОД

СПИН-ВОЛНОВОГО РЕЗОНАНСА ОТ ТОЛЩИНЫ СЛОЯ

ЗАКРЕПЛЕНИЯ В ДВУХСЛОЙНЫХ МАГНИТНЫХ ПЛЕНКАХ.

А.М. Зюзин, С.Н. Сабаев, М.А. Бакулин

Мордовский государственный университет, г. Саранск

В предлагаемой работе исследовано влияние толщины слоя закрепления на ширину линии мод спин-волнового резонанса при различных ориентациях внешнего магнитного поля. Исследования проводились на двухслойных монокристаллических пленках ферритов-гранатов полученных методом жидкофазной эпитаксии из двух различных растворов в расплаве. Спектры спин-волнового резонанса (СВР) записывались на частоте .

Ранее [1] нами было установлено, уставлено, что при диссипативном или смешанном механизмах закрепления спинов, ширина линий мод СВР возрастает с увеличением номера моды. Было показано, что возрастание обусловлено увеличением относительного вклада области экспоненциального затухания в диссипацию энергии спиновых волн. В настоящей работе обнаружено «аномальное» поведение ширины линий в двухслойных пленках мод СВР заключающееся в том, что с уменьшением толщины слоя закрепления (которое производилось путем послойного стравливания) от значений происходит монотонное возрастание (на рис. 1, показаны зависимости от толщины слоя закрепления с исходной толщиной ). И лишь начина с происходит уменьшение значений . При параллельной ориентации зависимости от толщины имели совершенно иной, периодический характер. Для объяснения полученных зависимостей в работе проведен соответствующий расчет и показано, что наблюдающееся поведение ширины линий мод СВР обусловлено изменением относительного вклада области экспоненциального затухания в слое с большим в диссипацию энергии стоячих гармонических волн (на рис. 1 – сплошная линия).

[1] , , ФТТ, 2000, 42, 7, С.1279.

О ГЕОМЕТРИЧЕСКОМ АСПЕКТЕ Распространенности

ГРУПП СИММЕТРИИ КРИСТАЛЛОВ

,

ННГУ им. , Н. Новгород

Множество групп федоровской симметрии далеко неоднородно представлено в виде атомных структур кристаллов. По информации из последних баз данных кристаллов [1, 2], можно выделить ряд групп симметрии, в которых кристаллизуется всего по несколько атомных структур. Установлено, что одной из геометрических особенностей таких групп является высокая доля запрещенного объема в элементарной ячейке кристалла. Под запрещенным объемом будем понимать объем элементарной ячейки, который не может быть занят атомами.

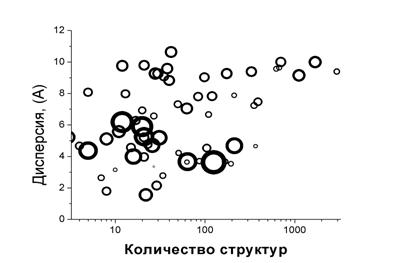

На рисунке 1 показана диаграмма распределения пространственных групп тетрагональной сингонии. Ось абсцисс – логарифм числа атомных структур, ось ординат – величина дисперсии размера орбиты исходной группы, радиус окружностей пропорционален доле удельного запрещенного объема.

Рис. 1. Распределение групп симметрии тетрагональной сингонии

Как видно из графика четкой зависимости между этими параметрами нет, но некие общие тенденции все же прослеживаются. Группы симметрии, для которых характерен большой запрещенный объем характеризуются средней дисперсией параметров орбит. Наиболее распространенные группы симметрии имеют не высокую долю запрещенного объема при значительной дисперсии параметров орбиты. Отсутствие, каких либо жестких границ на диаграмме лишний раз подтверждает, что симметрия лишь необходимое условие наличия свойства.

1.  Cambridge Crystallographic Data Center, November 2004 release.

2.  Inorganic Crystal Structure Database, release 2004.

ВЛИЯНИЕ ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ НА МАГНИТНЫЕ СВОЙСТВА ПАРАМАГНИТНЫХ СПЛАВОВ

,

Мордовский государственный университет им. , г. Саранск.

В ряде работ экспериментально показано, что различные механические воздействия на диа - и парамагнетики (механическое диспергирование, пластическая деформация и др.) могут сопровождаться существенным изменением их магнитной восприимчивости. Несмотря на значительный объем полученных данных, до настоящего времени физическая природа наблюдаемых эффектов остается невыясненной. В частности, четко не установлена корреляция между анизотропией магнитной восприимчивости пластически деформированных парамагнитных сплавов и наведенной пластической деформацией их кристаллографической текстурой. Целью настоящей работы являлось исследование данной корреляции.

В качестве исследуемого материала в работе использовался промышленный сплав ВТ6 (Al-5%, V-4%). Измерения анизотропии магнитной восприимчивости сплава осуществлялись методом Фарадея на установке с чувствительностью 2 10-9 см3/г. Исследования проведены на прутках, полученных прессованием при температуре существования a-фазы ( 850°С ) и прутках, подвергнутых прессованию при температуре 1030°С - в области существования b-фазы. Для измерения анизотропия магнитной восприимчивости использовались образцы, вырезанные из различных зон пластически деформированного прутка, отличающихся степенью деформации материала.

В результате проведенных измерений показано, что наиболее отчетливо корреляция между анизотропией магнитной восприимчивости пластически деформированных образцов и наведенной текстурой наблюдается для образцов, вырезанных из зоны наиболее сильной деформации в прутках, полученных прессованием при температуре 1030°С.

Установлено, что вклады преимущественных ориентировок разных типов в магнитную анизотропию существенно различаются. Так ориентировка , несмотря на свою значительную относительную интенсивность, влияет на величину магнитной анизотропии образцов существенно меньше, чем ориентировка (0001). Данный факт связывается с тем, что при высокотемпературном прессовании в зоне максимальной деформации прутка увеличивается доля кристаллитов, гексагональная ось которых лежит в осевом направлении прутка, что, в свою очередь, является причиной существенного возрастания парамагнитной восприимчивости сплава в осевом направлении прутка.

ИССЛЕДОВАНИЕ РАСПАДА ПЕРЕСЫЩЕННОГО ТВЕРДОГО РАСТВОРА В ХРОМОВОЙ БРОНЗЕ

ёхин,

Нижегородский государственный университет им. , Нижний Новгород

В работе исследовался сплав меди Cu-0.6%Cr-0.1%Zr в двух состояниях: литом (крупнокристаллическом) и микрокристаллическом (МК) (после различного числа циклов РКУП). Образцы для исследования предоставлены (ФТИ НАНБ).

Для экспериментального изучения распада пересыщенного твердого раствора применялся метод прецизионного измерения удельного электросопроивления (УЭС). Получен ряд экспериментальных зависимостей УЭС от времени изотермической выдержки в интервале температур от 250°С до 450°С. Длительность выдержек варьировалась от 1 до 180 минут.

Проведен анализ экспериментальных данных при помощи уравнения Аврами, при этом учитывалось, что в процессе распада возможно выделение только частиц хрома.

Анализ позволил разделить экспериментальные зависимости на стадии. Каждой из стадий соответствует собственная комбинация параметров уравнения Аврами, которая характеризует процесс, происходящий в материале.
