МАТЕРИАЛОВЕДЕНИЕ И ТЕХНОЛОГИЯ КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ

Курс лекций

Барнаул 2001

УДК 621.385

, Обложкина и технология конструкционных материалов: Курс лекций.

Алт. гос. техн. ун-т, БТИ. - Бийск.

Изд-во Алт. гос. техн. ун-та, 2001. - 224 с.

В курсе лекций, читаемых авторами в БТИ АлтГТУ, рассмотрены основы физических явлений, происходящих в диэлектрических, проводниковых, полупроводниковых и магнитных материалах, проведена классификация материалов по их электротехническим, физико-химическим и механическим свойствам и областям применения. Рассматриваются технологии производства конструкционных материалов и изготовления из них различных изделий.

Курс лекций предназначен для подготовки специалистов по направлению 653700 «Приборостроение» и специальности 190900 «Информационно-измерительная техника и технологии».

Лекции 1-12 разработаны , лекции 13-15 -

Рассмотрен и одобрен на

заседании кафедры

методов и средств измерений

и автоматизации.

Протокол №17 от 01.01.2001 г.

Рецензент: к. т.н., зав. каф. МРСиИ

ISBN 5-9257-0015-5

ã , , 2001

ã БТИ АлтГТУ, 2001

Лекция 1

ОБЩИЕ СВЕДЕНИЯ О СТРОЕНИИ ВЕЩЕСТВА

1.1 Виды связи

Основными элементарными частицами, из которых строятся все известные нам вещества, являются протоны, нейтроны и электроны.

Из протонов и нейтронов состоят атомные ядра, электроны заполняют оболочки атома, компенсируя положительный заряд ядра. Строение ядер атомов, периодичность заполнения оболочек электронами можно находить с помощью таблицы .

Газы, жидкие и твердые тела могут состоять из атомов, молекул или ионов. Размеры атомов - порядка ангстрема, размеры положительных ионов, получившихся из атомов, лишившихся части электронов, меньше, чем размеры атомов, а размеры отрицательных ионов, присоединивших дополнительные электроны, больше, чем размеры соответствующих атомов. Ионами могут быть и группы атомов, потерявших или присоединивших электроны.

Молекулы газов содержат различное число атомов. Так, например, гелий, аргон, неон - одноатомные газы, водород, азот, кислород, окись углерода состоят из двухатомных молекул, углекислый газ, водяной пар - из трехатомных. Молекула аммиака построена из четырех атомов, а метана - из пяти. В зависимости от строения внешних электронных оболочек атомов могут образовываться различные виды связи.

Ковалентной называется связь атомов друг с другом, достигаемая за счет электронов, которые становятся общими, как это схематически показано для двухатомной молекулы на рисунке 1.1. Ковалентная связь наблюдается в молекулах, образованных металлоидными атомами, например, в молекуле хлора и др.

Рисунок 1.1 - Двухатомная молекула с ковалентной связью

Молекулы, в которых центры положительных и отрицательных зарядов совпадают, являются нейтральными.

Если же в отдельных молекулах центры противоположных по знаку зарядов не совпадают и находятся на некотором расстоянии друг от друга, то такие молекулы называются полярными или дипольными.

Полярная молекула характеризуется величиной дипольного момента, который определяется произведением заряда и расстояния между центрами положительного и отрицательного зарядов.

Ковалентная связь может быть как в молекулах (в трех агрегатных состояниях вещества), так и между атомами, образующими решетку кристалла. Примерами таких кристаллов служат алмаз, кремний, германий. Ковалентной связью могут удерживаться не только одинаковые атомы, но и различные.

Второй вид связи - ионная связь - определяется силами притяжения между положительными и отрицательными ионами. Твердые тела ионной структуры характеризуются повышенной механической прочностью и относительно высокой температурой плавления. Типичными примерами ионных кристаллов являются галоидные соли щелочных металлов.

На рисунке 1.2 показаны структуры хлористого натрия и хлористого цезия - плотная упаковка ионов первого вещества и неплотная - второго.

Рисунок 1.2 - Структурная плотная упаковка ионов

хлористого натрия (а), структура и неплотная упаковка

ионов хлористого цезия (б)

Третьим видом связи является металлическая связь. Она также приводит к образованию твердых кристаллических тел. Металлы можно рассматривать как системы, построенные из расположенных в узлах решетки положительно заряженных атомных остовов, находящихся в среде свободных электронов. Притяжение между положительными атомными остовами и электронами является причиной монолитности металла. Наличие свободных электронов приводит к высокой электропроводности и теплопроводности металла, а также является причиной блеска металлов. Ковкость металла объясняется перемещением и скольжением отдельных слоев атомных остовов.

Четвертым видом связи является молекулярная связь (связь Ван-дер-Ваальса). Такая связь существует у ряда веществ между молекулами с ковалентными внутримолекулярными связями. Межмолекулярное притяжение в этом случае обусловливается согласованным движением валентных электронов в соседних молекулах (рисунок 1.3). В любой момент времени электроны максимально удалены друг от друга и максимально приближены к положительным зарядам. При этом силы притяжения валентных электронов положительно заряженными остовами соседних молекул оказываются сильнее сил взаимного отталкивания электронов внешних орбит. Связь Ван-дер-Ваальса наблюдается между молекулами некоторых веществ, например парафина, имеющих низкую температуру плавления, свидетельствующую о непрочности их кристаллической молекулярной решетки.

Рисунок 1.3 - Схематическое изображение двух взаимодействующих молекул (связь Ван-дер-Ваальса)

1.2 Строение и дефекты твердых тел

Русский ученый почти на 40 лет раньше, чем были найдены методы рентгеноструктурного анализа, рассчитал возможные расположения частиц в кристаллических решетках различных веществ.

Геометрическая классификация кристаллов недостаточна для распознавания структур, кажущихся тождественными. Они могут обнаруживать различие по двойному лучепреломлению, по пьезо - и пироэлектрическим свойствам, образованию адсорбционных центров, работе выхода электронов и т. п. Это обусловлено различными видами симметрии, насчитывающих 32 класса и объединяющих 230 возможных пространственных групп.

Причина образования каким-либо элементом или соединением данной пространственной решетки в основном зависит от размеров атома и электронной конфигурации его внешних оболочек.

Нарушение правильности строения кристаллов и возможность изменения этих нарушений надо считать таким же неотъемлемым свойством реальных кристаллов, как и правильность их построения из атомов.

Представлению о порядке в мире атомов отвечает кристаллическая решетка со строго периодичным электростатическим полем. Известно, что наиболее высоким порядком как ближнего (в пределах элементарной ячейки), так и дальнего (на больших расстояниях) расположения частиц отличаются химические соединения, когда они находятся в твердом (кристаллическом) состоянии. В случае твердых растворов кристаллических веществ, а также при стеклообразном состоянии можно говорить лишь о той или иной степени ближнего и дальнего порядка расположения частиц (рисунок 1.4). Упорядоченное и неупорядоченное состояние можно наблюдать и в случае высокомолекулярных - полимерных материалов.

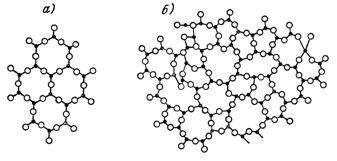

Рисунок 1.4 - Схематическое двумерное изображение строения:

а - решетки кристалла, б - стекла

Практически полное отсутствие порядка в расположении частиц должно быть у аморфных тел.

В электротехнике находят широкое применение материалы с упорядоченным и неупорядоченным строением, и трудно отдать предпочтение тем или иным в отношении практической значимости.

Дефекты строения вещества, от которых зависят особые физические свойства материалов, используются для получения в технике изготовления самых различных материалов и приборов. Сюда относится, в частности, люминесцентная техника, применяющая кристаллы фосфора для осветительных целей, оптических преобразователей, светящихся красок и т. д.

К дефектам кристаллического твердого тела относятся любые нарушения периодичности электростатического поля кристаллической решетки: нарушение стехиометрического состава, наличие посторонних примесей, механически напряженные участки структуры, дополнительные кристаллографические плоскости (дислокации, трещины, поры) и т. д.

По своей природе перечисленные дефекты могут быть или тепловыми или «биографическими». Последние связаны с технологическим процессом получения данного материала.

1.3 Классификация веществ по электрическим свойствам

Все вещества в зависимости от их электрических свойств относят к диэлектрикам, проводникам или полупроводникам. Различие между проводниками, полупроводниками и диэлектриками наиболее наглядно можно показать с помощью энергетических диаграмм зонной теории твердых тел.

Исследование спектров излучения различных веществ в газообразном состоянии, когда атомы расположены друг от друга на больших расстояниях, показывает, что для атомов каждого вещества характерны вполне определенные спектральные линии. Это говорит о наличии определенных энергетических состояний (уровней) для разных атомов.

Часть этих уровней заполнена электронами в нормальном, невозбужденном состоянии атома, на других уровнях электроны могут находиться только после того, как атом подвергнется внешнему энергетическому воздействию, при этом он будет находиться в возбуж-денном состоянии. Стремясь прийти к устойчивому состоянию, атом излучает избыток энергии в момент возвращения электронов на те уровни, где энергия атома минимальна.
