Лекция. Сучкорезные машины и оборудование (стр. 4 )

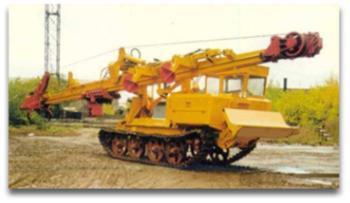

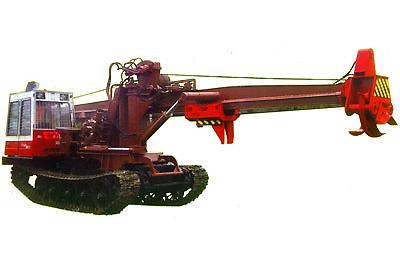

Машина сучкорезно-раскряжевочноая ЛО-120

Описание
Сучкорезно-раскряжевочная машина ЛО-120 предназначена для разделки древесины на участках нижних складов, где применение стационарных раскряжевочных установок неэффективно из-за небольших объемов переработки.
Машина выполняет следующие операции:
Обрезка (зачистка) сучьев, пролеска, пиление, продольная сортировка бревен на две группы с укладкой в отдельные штабеля.
Базой машины ЛО-120 является сучкорезная машина ЛП-30Г с гидроприводом протаскивающего устройства на базе трактора ТДТ-55.
ЛО-120 самостоятельно передвигается к месту обработки хлыстов и может работать в любом месте нижнего склада. Навесное оборудование переводится в транспортное и рабочее положение гидроприводом.
Машина снабжена комплексом запасных частей и принадлежностей для проведения технического обслуживания и текущего ремонта в период гарантийного срока обслуживания.
Годовая производительность машины - 25 тыс. м3, сменная выработка - 56 м3/чел. день.
База - Сучкорезная машина ЛП-30Г с гидроприводом протаскивающего устройства.

Технические характеристики
Механизм пиления Цепная пила
Длина хода захвата, м 8,3
Тяговое усилие протаскивающего механизма, кН 29,4
Масса конструктивная, кг; 12830
в том числе технологического оборудования 5170
Габаритные размеры в транспортном положении, мм:
Длина 11400
Ширина 3180
Высота 3080
Производительность по чистому времени работы со средним объемом хлыста 0,25 м3 с сортировкой на две группы и укладкой сортиментов в два штабеля, м3/час 9,5
Диаметр обрабатываемых деревьев в зоне срезания сучьев, см
Наибольший 40
Наименьший 6
Длина выпиливаемых сортиментов, м 4-6
Диаметр срезаемых сучьев, см, наибольший 15
Относительная кривизна обрабатываемых деревьев, % 15.

Сучкорезная машина ЛО-72.

Сучкорезная машина ЛП-30.

Сучкорезная машина ЛП-30Г.

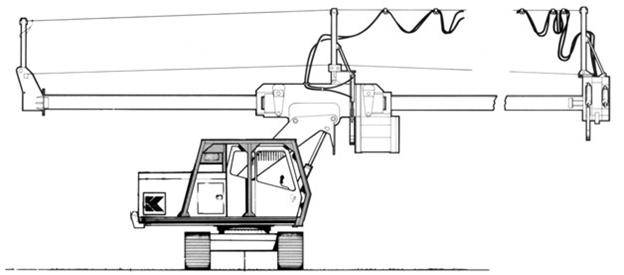

МОДЕЛЬ Коринг К620.

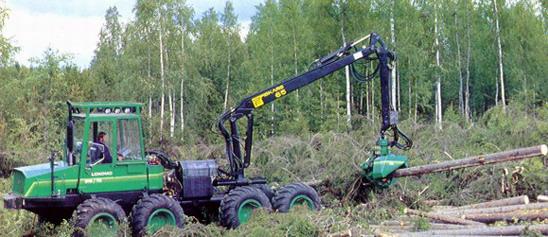

Машина Локомо 919/750

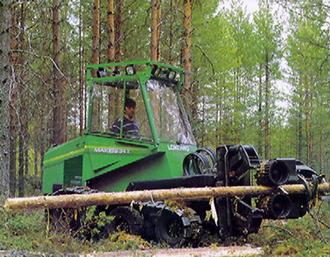

Машина Макери 34Т.

Сучкорезная машина ЛП-51.

Сучкорезная машина СМ-33.

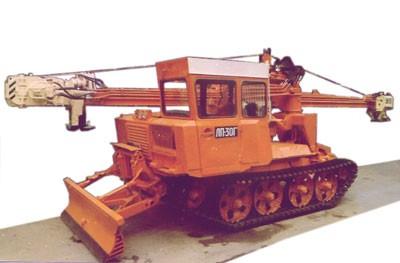

Сучкорезная машина ЛП-30Г
Мощность двига,8 кВт (80 л. с.)
Тяговое усилие протаскивания - 30 кН
Эксплуатационная масса - 12 300 кг

Сучкорезная машина ЛП-33А
Мощность двига,6 кВт (120 л. с.)
Тяговое усилие протаскивания - 50 кН
Эксплуатационная масса - 19 000 кг

Сучкорезная машина ЛП-33Б
Мощность двига,7 кВт (130 л. с.)
Тяговое усилие протаскивания - 50 кН
Эксплуатационная масса - 20 000 кг

Сучкорезная машина СМ-33
Мощность двигакВт (95 л. с.)
Тяговое усилие протаскивания вальцов - 25 кН
Эксплуатационная масса - 16 000 кг

Сучкорезная машина ЛП-51
Мощность двига,6 кВт (120 л. с.)
Тяговое усилие протаскивания - 50 кН
Эксплуатационная масса - 20 800 кг

Сучкорезная машина СМ-38
Мощность двигакВт (170 л. с.)
Тяговое усилие протаскивания вальцов - 35 кН
Эксплуатационная масса - 19 000 кг

Валочно-сучкорезно-раскряжёвочные(харвестеры) машины

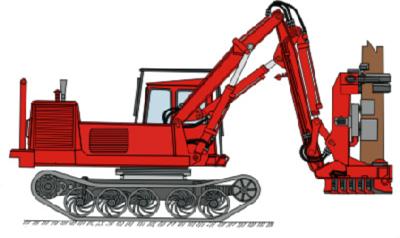

Валочно-пакетрующая машина ЛП-19
с харвестерной головкой SP-650
Мощность двигакВт (172 л. с.)
Максимальный диаметр срезаемого дерева - 600 мм
Эксплуатационная масса - 23 740 кг

Валочно-сучкорезно-раскряжевочная машина
(харвестер) МЛ-152
Мощность двигакВт (172 л. с.)
Максимальный диаметр срезаемого дерева - 700 мм
Эксплуатационная масса - 22 000 кг

Валочно-сучкорезно-раскряжевочная машина
(харвестер) МЛ-72
Мощность двига,4 кВт (165,1 л. с.)
Максимальный диаметр срезаемого дерева - 900 мм
Эксплуатационная масса - 12 500 кг

Валочно-сучкорезно-раскряжевочная машина
ТЛК4-15
Мощность двигакВт (180 л. с.)
Максимальный диаметр срезаемого дерева - 500 мм
Эксплуатационная масса - 16 500 кг

Валочно-сучкорезно-раскряжевочная машина
(харвестер) МЛ-20
Мощность двига,8 кВт (130 л. с.)
Максимальный диаметр срезаемого дерева - 800 мм
Эксплуатационная масса (не более) - 25 000 кг

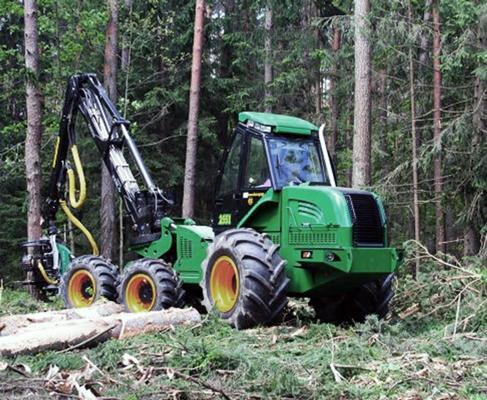

Валочно-сучкорезно-раскряжевочная машина
Амкодор 2551
Мощность двигакВт (180 л. с.)
Максимальный диаметр срезаемого дерева - 67 см
Эксплуатационная масса - 15 000 кг

Сучкорезно-раскряжёвочные (процессоры) машины

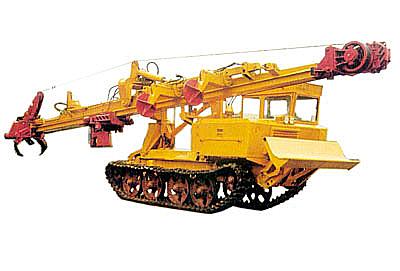

Сучкорезно-раскряжевочная машина ЛО-120
Мощность двига,8 кВт (80 л. с.)
Тяговое усилие протаскивания - 30 кН
Эксплуатационная масса - 13 100 кг

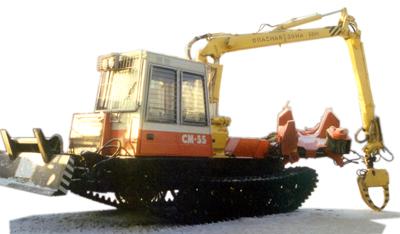

Сучкорезно-раскряжевочная машина СМ-35
Мощность двига,7 кВт (130 л. с.)
Тяговое усилие протаскивания - 50 кН
Эксплуатационная масса - 16 890 кг

Сучкорезно-раскряжевочная машина ЛМ-1
Мощность двига,6 кВт (120 л. с.)
Тяговое усилие протаскивания вальцов - 50 кН
Эксплуатационная масса - 19 350 кг

Сучкорезно-раскряжевочная машина ЛП-03
Мощность двига,7 кВт (130 л. с.)
Максимальный диаметр обрабатываемых деревьев - 600 мм
Эксплуатационная масса - 19 900 кг

Моторный инструмент и приспособления

Ручные цепные бензопилы

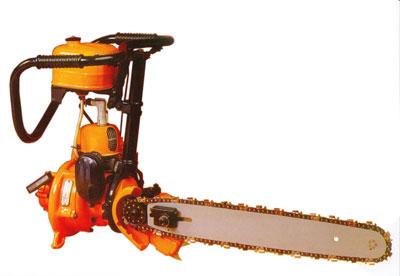

Пила ручная цепная бензиномоторная Дружба-4МЭ
Мощность двига,94 кВт (3,99 л. с.)
Длина пильной шины - 460 мм (18 дюйм)
Конструктивная масса без шины - 12,5 кг

Пила ручная цепная бензиномоторная "Крона-202"
Мощность двига,8 кВт (2,45 л. с.)
Длина пильной шины - 320 мм (12 дюйм)
Конструктивная масса без шины - 6,8 кг

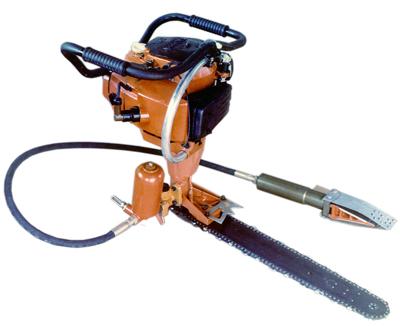

Бензиномоторная специализированная цепная пила М-228
Мощность двига,6 кВт (4,9 л. с.)
Длина пильной шины - 460 мм (18 дюйм)
Конструктивная масса (сухая) - 10,6 кг

Пила ручная цепная бензиномоторная МИ-50
Мощность двига,9 кВт (3,9 л. с.)
Длина пильной шины - 400 мм (16 дюйм)
Конструктивная масса (сухая) - 6,8 кг

Пила ручная цепная бензиномоторная "Тайга-245"
Мощность двига,6 кВт (3,54 л. с.)
Длина пильной шины - 400 мм (16 дюйм)
Конструктивная масса (сухая) - 8,95 кг

Пила ручная цепная бензиномоторная Урал-2Т "Электрон"
Мощность двига,68 кВт (5,0 л. с.)
Длина пильной шины - 460 мм (18 дюйм)
Конструктивная масса (сухая) - 11,7 кг

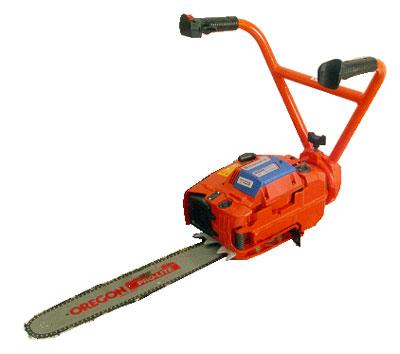

Бензопила с высокими рукоятками "Husqvarna 262 XPH"
Мощность двига,4 кВт (7,4 л. с.)
Длина пильной шины - 380 мм (15 дюйм)
Конструктивная масса (сухая) - 7,6 кг

Электромоторные цепные пилы

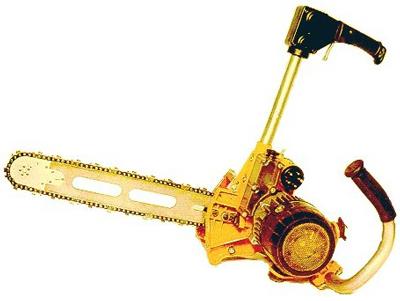

Электромоторная цепная пила ЭПЧ-3,0-1
Мощность двига,0 кВт
Длина пильной шины - 460 мм (18 дюймов)
Масса пилы (сухая), без кабеля - 9,7 кг
