Лекция. Сучкорезные машины и оборудование (стр. 5 )

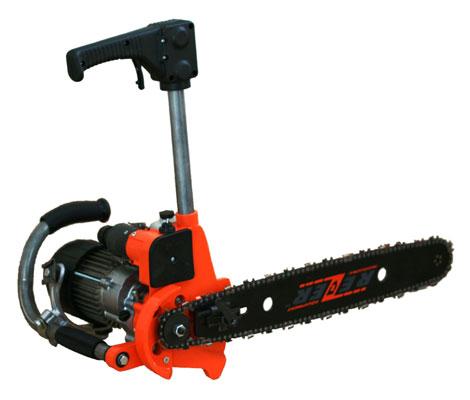

Электромоторная цепная пила ЭПЧ-3,0-2
Мощность двига,0 кВт
Длина пильной шины - 460 мм (18 дюймов)
Масса пилы (сухая), без кабеля - 9,65 кг

Электромоторная цепная пила МИ-6
Мощность двига,0 кВт
Длина пильной шины - 460 мм (18 дюймов)
Масса пилы (сухая), без кабеля - 9,3 кг

Приспособления к моторному инструменту

Пильная цепь ПЦП-15М используется на электромоторных цепных пилах ЭПЧ-3.0-1, применяемых на раскряжевке хлыстов и бензиномоторных пилах «Дружба-4А» в индивидуальном пользовании.

Технические данные

Тип цепи специализированная для поперечного пиления Форма режущих зубьев открытого профиля Шаг цепи, мм 15 Ширина пропила, мм 8,4 Диапазон скоростей резания, м/с 7...12 Производительность пиления см2/с/кВт 30 Масса 1 м, кг 0,41 Длина цепи, мм 1260 Количество звеньев, шт.: - режущих правых 21 - подрезающих правых 14 - скалывающих 14 - подрезающих левых 14 - режущих левых 21 - соединительных 42 - осей, шт. 84

Пильная цепь ПЦУ-10.26

Пильная цепь ЦПУ-10,26 используется на бензиномоторных
цепных пилах МП-5 «Урал-2 Электрон», М-228 и «Тайга-214 Электрон», применяемых на валке деревьев, обрезке сучьев и раскряжевке хлыстов.

Технические данные

Тип цепи универсальная Форма режущих зубьев Г-образная, прямоугольная (П) или с закруглением (ПС) Шаг цепи, мм 10,26 Ширина пропила, мм 8,8 Диапазон скоростей резания, м/с 12...15 Производительность пиления см2/с/кВт 35 Масса 1 м, кг 0,41 Количество элементов в цепи для пил МП-5 «Урал-2 Электрон» и М-228 (128 шагов), шт.: - звеньев строгающих правых 16 - звеньев строгающих левых 16 - звеньев средних 64 - звеньев соединительных 96 - осей, шт. 128

Пильная цепь ПЦУ2-9.3

Пильная цепь ПЦУ2-9,3 используется на бензиномоторных цепных пилах «Тайга-214 Электрон», применяемых на валке деревьев, обрезке сучьев, раскряжевке хлыстов и других работах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип цепи универсальная, переменного шага Форма режущих зубьев Г-образная, прямоугольная (П) или с закруглением (ПС) Шаг цепи, мм 9,3 Ширина пропила, мм 8,0 Диапазон скоростей резания, м/с 15...20 Производительность пиления см2/с/кВт 40 Масса 1 м, кг 0,4 Количество элементов в цепи (112 шагов), шт.: - звеньев строгающих правых 14 - звеньев строгающих левых 14 - звеньев средних 84 - звеньев соединительных 76 - осей, шт. 112

Пильная цепь ПЦУ2-8,25

Пильная цепь ПЦУ2-8,25 используется на бензиномоторных цепных пилах «Крона-202», применяемых на обрезке сучьев и других работах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип цепи универсальная, переменного шага Форма режущих зубьев Г-образная, прямоугольная (П) или с закруглением (ПС) Шаг цепи, мм 8,25 Ширина пропила, мм 7,4 Диапазон скоростей резания, м/с 15...20 Производительность пиления см2/с/кВт 35 Масса 1 м, кг 0,25 Количество элементов в цепи (112 шагов), шт.: - звеньев строгающих правых 14 - звеньев строгающих левых 14 - звеньев средних 84 - звеньев соединительных 76 - осей, шт. 112

Пильные цепи к моторным пилам

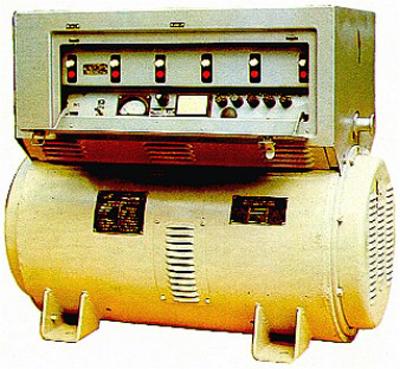

Преобразователь частоты тока ПЧ-20-М1
Номинальная мощность - 20 кВт
Выходная частота тока - 400 Гц
Конструктивная масса - 365 кг

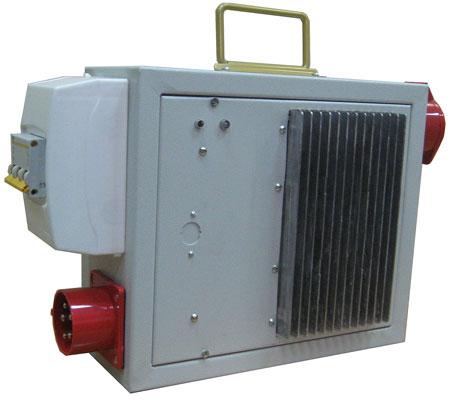

Преобразователь частоты тока МСПЧ-400
Номинальная мощность - 4 кВт
Выходная частота тока - 400 Гц
Конструктивная масса - 6 кг

Валочный гидравлический клин КГМ-1А
Грузоподъемность - 5 тонн
Высота подъема (геометрическая) - 40 мм
Масса в рабочем состоянии - 3,65 кг

Валочный гидравлический клин ДГМ-16
Грузоподъемность - 14 тонн
Высота подъема (геометрическая) - 90 мм
Масса в рабочем состоянии - 8,8 кг

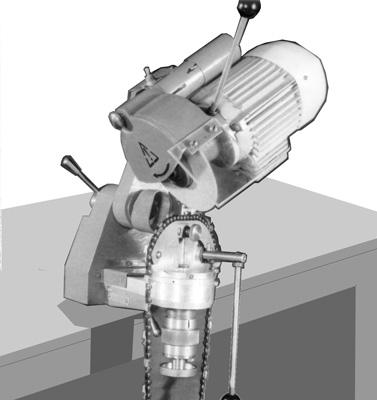

Заточной станок ЛВ-116Б
Мощность электродвига,25 кВт
Частота вращения - 3 000 мин-1
Масса станка(не более) - 25 кг

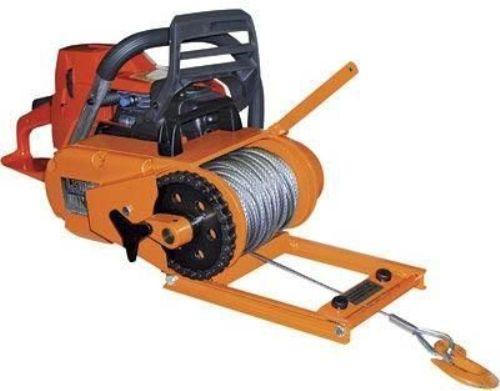

Мотолебедка "МАСТЕР" МЛ-1900
Тяговое усилие - 1850 кг
Скорость навивки каната - 18...24 м/мин
Масса лебедки - 12 кг

Лебедка ручная рычажная ЛР-1,5
Тяговое усилие - 12 кН (1,5 тс)
Канатоемкость - 12 м
Масса (без каната и съемного рычага) - 20 кг
