Комплект контрольно-измерительных материалов (стр. 35 )

Iа

Uав

Uса

I0

Iс

Iв

Uс

Uв

Uвс

Рисунок 10.2 – Векторная диаграмма при соединении «звездой»

Порядок выполнения работы

1 Собрать цепь согласно рисунку 10.3.

2 Установить в фазах потребителя равномерную нагрузку (при закороченном сопротивлении R14).

3 Измерить фазные Uф и линейные Uл напряжения и токи Iф, активную мощность фазы А РА. Измерения провести для случая с нулевым проводом и без него. Результаты измерений занести в таблицу 10.1.

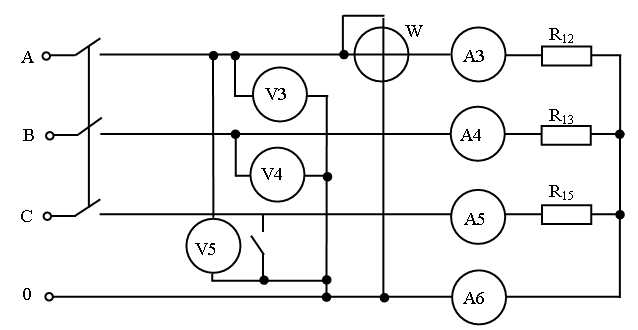

Рисунок 10.3 - Схема соединения приборов

4 Повторить измерения при неравномерной нагрузке. Для этого последовательно с R15 включить R14. Результаты измерений занести в таблицу 10.1.

Таблица 10.1 - Результаты измерений и расчетов

Характер нагрузки	Показания приборов	Вычислено
UЛ	UА	UВ	UС	IА	IВ	IС	РА	Iо
В	мА	Вт	мА
Равномерная с нулевым проводом
Равномерная без нулевого провода
Неравномерная с нулевым проводом
Неравномерная без нулевого провода

5 В графической части работы выбрать масштабы тока и напряжения и построить векторные диаграммы (рисунок 10.2) для опытов с нулевым проводом при равномерной и неравномерной нагрузках фаз. С помощью векторной диаграммы определить ток в нулевом (нейтральном) проводе.

6 В заключении указать назначение нулевого провода и пояснить принцип определения тока в нем.

Содержание отчета

1 Тема и цель занятия.

2 Оборудование.

3 Схема электрической цепи.

4Таблица результатов измерений и расчетов.

6 Графическая часть, содержащая векторные диаграммы.

7 Вывод о проделанной работе.

Контрольные вопросы

4  Объясните назначение нейтрального (нулевого) провода.

5  Поясните преимущество соединения «звездой».

6  Как определить ток в нейтральном (нулевом) проводе?

7  Каково соотношение между линейными и фазными токами и напряжениями?

8  Дайте определение, что представляет собой равномерная и неравномерная нагрузка?

9  Когда в нейтральном (нулевом) проводе отсутствует ток?

Лабораторная работа №11

Исследование работы трехфазной цепи при соединении потребителей «треугольником»

Цель: определить параметры цепи при различных режимах работы.

Оборудование: вольтметры, амперметры, резисторы, соединительные провода.

Краткие теоретические сведения

IА

При соединении «треугольником» конец первой фазы Х соединяется с началом второй В, конец второй фазы У с началом третьей С, конец третьей фазы Z с началом первой А. Из точек соединения выводят линейные провода (рисунок 11.1).

А

Рисунок 11.1 – Схема соединения «треугольником»

При этом соединении фазные напряжения становятся равными линейным

Uл=Uф (11.1)

По линейным проводам проходят линейные токи Iл: IА, IВ, IС. По фазам проходят фазные токи Iф: IАВ, IВС, IСА.

При равномерной нагрузке фазные токи меньше линейных в 1,73 раза

(11.2)

(11.3)

При неравномерной нагрузке линейные токи определяют по векторной диаграмме (рисунок 11.2) разностью фазных токов

(11.4)



(11.5)



(11.5)

Iс

Uав

IСА

-IВС

-IСА

Iа

IАВ

Uса

IВС

-IАВ

Uвс

Iв

Рисунок 11.2 – Векторная диаграмма при соединении «треугольником»

Порядок выполнения работы

1 Собрать цепь согласно рисунку 11.3.

2 Установить равномерную нагрузку фаз, для чего в фазе СА закоротить сопротивление R14.

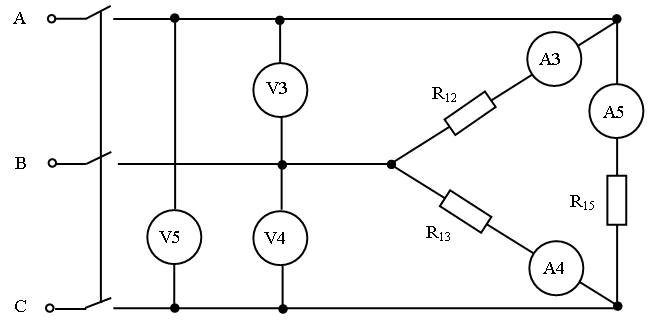

Рисунок 11.3 - Схема соединения приборов

3 Измерить с помощью вольтметров фазные (они же линейные) напряжения Uф и с помощью амперметров фазные токи Iф. Показания приборов занести в таблицу 11.1.

4 Установить неравномерную нагрузку (последовательно с R15 в фазе СА включить R14) и измерения повторить. Показания приборов занести в таблицу 11.1.

Таблица 11.1 - Результаты измерений и расчётов

Режим работы цепи	Измерено	Вычислено
UАВ	UВС	UСА	IАВ	IВС	IСА	IА	IВ	IС
В	мА
Равномерная нагрузка
Неравномерная нагрузка

5 В графической части выбрать масштабы тока и напряжения и построить векторные диаграммы, из которых определить линейные токи цепи.

Для определения численного значения измерить длину каждого вектора линейного тока и умножить её на масштаб. Результаты занести их в таблицу 11.1.
