Рисунок 15.2 – Условное обозначение тиристора

При подаче на тиристор обратного напряжения в нем возникает небольшой ток, так как в этом случае закрыты переходы П1 и П3.

Во избежание пробоя тиристора в обратном направлении (который выводит тиристор из строя из-за теплового пробоя перехода П2) необходимо, чтобы обратное напряжение было меньше Uобр max.

Основной характеристикой тиристора является вольт-амперная характеристика (рисунок 15.3). Это зависимость тока от приложенного анодного напряжения.

Рисунок 15.3 – Вольт-амперная характеристика тиристора



Порядок выполнения работы

1 Собрать схему согласно рисунку 15.4.

+15 В

+15 В

VS

RР1 2,2 к

Рисунок 15.4 – Схема включения тиристора

2 Для измерения тока управления миллиамперметр mА1 установить на предел 1 мА. Для измерения анодного тока миллиамперметр mА2 установить на предел 100 мА. В качестве вольтметров использовать мультиметры.

3 Определить отпирающий постоянный ток управления Iyо и отпирающее постоянное напряжение управления Uyо, при которых происходит включение тиристора. Для этого плавно вращать ручку потенциометра RР1, увеличивая ток управления. Зафиксировать момент включения тиристора по увеличению анодного тока. Результаты измерений занести в таблицу 15.1

Таблица 15.1 - Результаты измерений

Ua(вкл), В	I(вкл), мА	Uyо, В	Iyо, мА

4 Дать письменные ответы на вопросы:

-укажите название электродов и переходов тиристора;

-перечислите способы отключения тиристора;

-поясните, как изменение тока управления влияет на величину напряжения включения;

5 Сделать заключение по работе.

Содержание отчета

1 Тема и цель занятия.

2 Оборудование.

3 Схема электрической цепи.

4 Таблицы результатов измерений.

5 Письменные ответы на вопросы.

6 Вывод о проделанной работе.

Контрольные вопросы

1 Укажите назначение управляющего электрода тиристора.

2 Поясните принципиальное отличие тиристора от диода.

3 Поясните принцип работы тиристора.

Лабораторная работа №16

Исследование работы выпрямителя

Цель: исследовать электромагнитные процессы однофазного мостового выпрямителя.

Оборудование: выпрямительный мост, резисторы, миллиамперметр, вольтметры, осциллограф, соединительные провода.

Краткие теоретические сведения

Выпрямитель – статическое устройство, служащее для преобразования переменного напряжения в постоянное.

Наиболее распространенным в цепях однофазного переменного тока является мостовой выпрямитель (рисунок 16.1).

Мостовой выпрямитель содержит понижающий трансформатор, четыре диода, включенных по схеме «моста». В одну диагональ моста включена вторичная обмотка трансформатора, в другую диагональ – нагрузка.

В результате изменения полярности напряжения на вторичной обмотке, ток одну половину периода проходит через диоды VD4 и VD1, во вторую половину через VD3 и VD2. На потребителе направление тока не меняется.

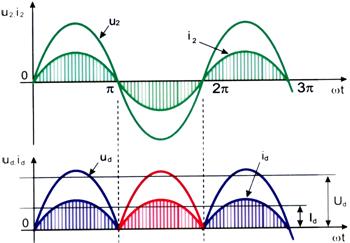

Мостовой выпрямитель является двухполупериодным, т. к. каждую половину периода ток проходит через нагрузку. Графики напряжений и токов вторичной обмотки трансформатора и графики выпрямленных величин представлены на рисунке 16.2.

Рисунок 16.1 – Однофазный мостовой выпрямитель



u2, i2

ud, id

Рисунок 16.2

Порядок выполнения работы

1 Собрать цепь согласно рисунку 16.1.



Рисунок 16.1 – Схема соединения приборов

2 В качестве вольтметров использовать мультиметры: V1 – в режиме измерения переменного напряжения, V2 – в режиме измерения постоянного напряжения. Миллиамперметр постоянного тока установить на предел 100 мА.

3 Подключить входы осциллографа, переключатель развертки осциллографа перевести на временную развертку. Установить синхронизацию от сети. Снять осциллограммы выпрямленного напряжения ud и выпрямленного тока id, изобразить их в графической части работы.

4 Дискретно изменять сопротивление нагрузки Rd (68, 150, 330, 680 Ом), измеряя ток и напряжение. Результаты измерений занести в таблицу 16.1. По результатам измерений построить внешнюю характеристику Ud=f(Id).

Таблица 16.1– Результаты измерений

Rd, Ом	68	150	330	680
Ud, В
Id, мА

2 В качестве вольтметров использовать мультиметры: V1 в режиме измерения переменного напряжения, V2 в режиме измерения постоянного напряжения. Включить миллиамперметр постоянного тока на 100 мА.

5 Сделать заключение о работе.

Содержание отчета

1 Тема и цель занятия.

2 Оборудование.

3 Схема электрической цепи.

4 Таблица результатов измерений.

5 Графическая часть, содержащая осциллограммы выпрямленного напряжения и выпрямленного тока и график, построенный по измеренным значениям.

6 Вывод о проделанной работе.

Контрольные вопросы

1 Укажите достоинства и недостатки мостового выпрямителя.

2 Поясните принцип выпрямления переменного тока данной схемой.

Приложение З

Задания для проведения текущего контроля в форме директорской контрольной работы

Указания по выполнению директорской контрольной работы:

1 Внимательно прочитать задания полученного варианта.

2 Ответы на задания можно излагать в любой последовательности. Задание записывается полностью, на следующей строчке дается ответ.

3 Схема электрической цепи изображается карандашом.

4 Работа выполняется самостоятельно!

Вариант 1

1  Определить эквивалентное сопротивление цепи (рисунок 1), если R= 10 Ом.

2  Указать единицу измерения потенциала и её обозначение.

3

Рисунок 1

Как изменится сопротивление провода с увеличением длины?

4  Назвать условия возникновения тока в цепи.

5  Если увеличить напряжение потребителя, что произойдет с током?

6  Сформулировать первый закон Кирхгофа.

Образец выполнения

1 R45=R4+R5=10+10=20 Ом

R2-5=R2+R3-5=10+6,67=16,67 Ом

2 В (вольт)

3 Увеличится

4 Наличие источника, наличие потребителя, замкнутая цепь.

5 Ток увеличится

6 Сумма токов, входящих в узел, равна сумме токов, выходящих из узла.

С1

Вариант 2

С4	С5

1

С2

С3

Определить эквивалентную емкость батареи конденсаторов (рисунок 1), если C=10 мкФ.
