6 В заключении пояснить принцип определения токов в линейных проводах.

Содержание отчета

1 Тема и цель занятия.

2 Оборудование.

3 Схема электрической цепи.

4 Таблица результатов измерений и расчетов.

5 Графическая часть, содержащая векторные диаграммы.

6 Вывод о проделанной работе.

Контрольные вопросы

4  Дайте определение равномерной и неравномерной нагрузке?

5  Как определить линейные токи при неравномерной нагрузке фаз?

6  Каково соотношение между фазным и линейным напряжением при соединении «треугольником»?

7  Как определить линейные токи при равномерной нагрузке фаз?

8  В каком случае ток и напряжение на фазе будут иметь одинаковое направление на векторной диаграмме?

Лабораторная работа №12

Ознакомление с устройством электроизмерительных приборов

Цель: практически изучить конструкцию приборов наиболее распространённых систем.

Оборудование: прибор магнитоэлектрической системы, прибор электромагнитной системы.

Краткие теоретические сведения

Для производства измерений используют приборы различных систем. Наиболее распространенными в цепях постоянного тока являются приборы магнитоэлектрической системы (рисунок 12.1), в цепях переменного тока – электромагнитной (рисунок 12.2).

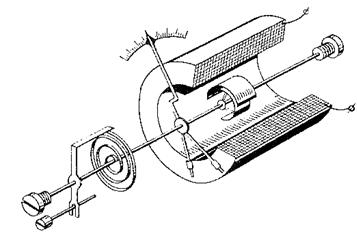

Рисунок 12.1 Рисунок 12.2

Измерительный механизм прибора магнитоэлектрической системы состоит из постоянного магнита и магнитопровода с полюсными наконечниками. Между ними установлен строго центрированный стальной цилиндр.

Подвижной частью измерительного механизма служит легкая алюминиевая рамка с обмоткой из тонкой изолированной медной или алюминиевой проволоки. Рамка установлена в зазоре, не касаясь полюсных наконечников и стального цилиндра. С торцовых сторон к рамке приклеены специальные буксы, в которые вставлены стальные керны. Они являются полуосями рамки. Концы кернов упираются в подпятники.

Концы обмотки рамки соединены со спиральными пружинами, предназначенными для создания противодействующего момента жестко скрепленными с полуосями. На передней полуоси рамки укреплена указательная стрелка с балансными грузиками. Спиральная пружина соединена с рычажком корректора. Над измерительным механизмом размещена шкала.

Неподвижная часть электромагнитного прибора представляет собой круглую катушку с обмоткой. Внутри ее укреплен неподвижный стальной сердечник. Подвижной частью прибора служит ось, к которой прикреплен подвижный стальной сердечник. На оси установлена стрелка, перемещающаяся вдоль шкалы. С осью через спиральную пружину соединен корректор.

Порядок выполнения работы

1 Путём внешнего осмотра определить технические характеристики приборов магнитоэлектрической и электромагнитной систем, занести их в таблицу 11.1.

Таблица 11.1 - Технические характеристики приборов

Название прибора	Система прибора	Тип прибора	Род и характер измеряемой величины	Класс точности	Границы измерения	Цена деления	Категория защиты	Группа эксплуатации	Заводской номер	Год выпуска	Напряжение испытания изоляции

2 Снять корпус и детально изучить устройство приборов. Конструктивные особенности приборов занести в таблицу 11.2.

Таблица 11.2 - Конструктивные особенности приборов

Название прибора	Корпус	Тип шкалы	Тип стрелки	Система успокоения	Наличие корректора	Положение прибора при измерении	Примечание
конструк-ция	материал

3 Указать характерные отличия приборов магнитоэлектрической системы от приборов электромагнитной системы.

Содержание отчета

1 Тема и цель занятия.

2 Оборудование.

3 Таблицы с характеристиками и особенностями приборов.

4 Вывод о проделанной работе.

Контрольные вопросы

1  Назовите систему тока, в которой могут работать приборы магнитоэлектрической и электромагнитной систем.

2  Поясните, почему у приборов электромагнитной системы неравномерная шкала.

3  Что используют у приборов магнитоэлектрической системы для защиты от внешних магнитных полей?

4  Дайте определение равномерной шкале.

5  Укажите назначение корректора у прибора.

6  Назовите устройства, с помощью которых расширяют предел измерения приборов магнитоэлектрической системы.

7  Объясните, что показывает класс точности прибора.

8  Поясните, какая система приборов точнее и почему.

Лабораторная работа №13

Исследование работы выпрямительного диода

Цель: исследовать работу диода на прямом и обратном напряжении.

Оборудование: выпрямительный диод, миллиамперметр, вольтметр, потенциометр, соединительные провода.

Краткие теоретические сведения

Полупроводниковый выпрямительный диод предназначен для преобразования переменного тока в постоянный. Он представляет собой прибор с одним p-n-переходом и двумя выводами. Вывод из зоны типа p называется анодом, а вывод из зоны типа n – катодом.



Рисунок 13.1 – Схематичное изображение выпрямительного диода

При подключении диода на прямое напряжение («плюс» источника к аноду, «минус» к катоду) сопротивление p-n-перехода диода становится минимальным, диод открыт. При подключении диода на обратное напряжение («плюс» источника к катоду, «минус» к аноду) сопротивление p-n-перехода диода становится максимальным, диод заперт.

Основной характеристикой выпрямительного диода является вольт-амперная характеристика (рисунок 13.2)

Вольт-амперная характеристика имеет прямую ветвь (зависимость прямого тока от прямого напряжения) и обратную ветвь (зависимость обратного тока от обратного напряжения).

Iпр, мА

Uобр, В

Uпр, В

Iобр, мА

Рисунок 13.2 – Вольт-амперная характеристика диода
