Определение числа членов в разложении свободной энергии по поляризации путем математического моделирования процессов переполяризации сегнетоэлектриков методом гармонического анализа
, 1,
Воронежский государственный технический университет, 1Воронежский институт Министерства внутренних дел Российской Федерации,
e-mail: *****@***ru
В работе проведен компьютерный анализ динамики доменных границ в кристаллах группы A2BX4 на основе экспериментально полученных и эмпирически восстановленных гармоник поляризации. Анализ амплитуд и фаз гармоник поляризации позволил построить математическую модель потенциального рельефа движения сегнетоэлектрического иона под действием электрического гармонического поля на базе теории Ландау-Девоншира
Ключевые слова: математическая модель, сегнетоэлектрик, переполяризация, гармонический анализ, нелинейные свойства
Согласно теории Ландау-Девоншира [1,2], в случае одноосного сегнетоэлектрика, свободную энергию WC можно разложить по степеням единственной компоненты поляризации PC. Ограничиваясь членами до шестой, десятой и четырнадцатой степени по поляризации, соответственно имеем:
, (1)
, (2)
, (3)
где a, b, c, d, e, f, g - коэффициенты, имеющие определенный физический смысл [3], Е – напряженность электрического поля.
В теории Ландау-Девоншира предполагается, что в окрестности точки Кюри (
) коэффициент a изменяется с температурой. Другие коэффициенты в разложении свободной энергии не зависят от температуры.
В работе [4] методом гармонического анализа [5] был исследован процесс переполяризации модельного кристалла группы A2BX4 - хлорцинката рубидия Rb2ZnCl4 под действием гармонического электрического поля
частотой
и амплитудой
, достаточной для полной монодоменизации образца. Временная зависимость плотности тока Jx(t), возникающая в образце под действием гармонического поля, имеет сложную периодическую форму, которая описывается рядом Фурье
, где k – номера гармоник ряда Фурье,
– амплитуда k-гармоники плотности тока,
– углы сдвига фаз между соответствующими гармониками тока и их реактивными составляющими. Зависимость
включает в себя две составляющие
и
. Первая составляющая
обусловлена емкостной плотностью тока, а вторая составляющая
обусловлена плотностью тока проводимости.
Составляющая, обусловленная емкостной плотностью тока , приводит к временной зависимости поляризации исследуемого образца
. Зависимость описывается выражением
, где
– амплитуда k-гармоники поляризации. Зависимость
обусловлена протеканием тока проводимости исследуемого образца, плотность которого .
Таким образом, после измерения амплитуд гармоник и соответствующих им углов , обработка результатов измерений программным путем обеспечивает синтез петель диэлектрического гистерезиса и зависимостей потенциальной энергии единицы объема исследуемого образца WC от его поляризации PC, то есть практически от смещения сегнетоэлектрического иона от своего положения равновесия. На рис. 1 и 2 (кривая 1) показана зависимость исследуемого образца кристалла Rb2ZnCl4 при температуре -7,5 К. Особенности регистрации зависимостей подробно описаны в [4].

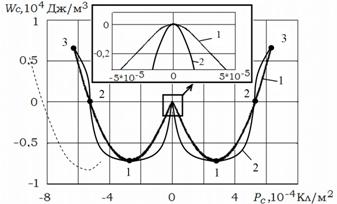

Рис. 1. Зависимости свободной потенциальной энергии
единицы объема исследуемого образца от его поляризации
, построенные с использованием метода гармонического анализа (кривая 1) и разложения в ряд по поляризации, ограничиваясь членами до шестой степени (кривая 2)
Используя координаты точек 1, 2 и 3, показанные на рис.1 (кривая 1), были определены значения величин коэффициентов а, b и с, входящих в формулу (1). Согласно выражению (1) была построена зависимость (кривая 2 рис.1), которая значительно отличается от исходной зависимости , построенной методом гармонического анализа (кривая 1, рис.1).

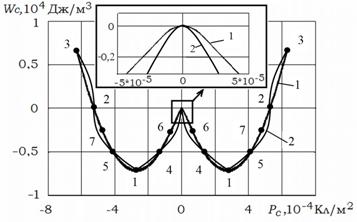

Рис. 2. Зависимости свободной потенциальной энергии единицы объема исследуемого образца от его поляризации , построенные с использованием метода гармонического анализа (кривая 1) и разложения в ряд по поляризации, ограничиваясь членами до десятой степени (кривая 2)
Более интересные результаты были получены после аналогичной обработки координат пяти точек – 1, 2, 3, 4 и 5, показанных на рис.2 (кривая 1). Были определены значения величин коэффициентов a, b, c, d, и е выражения (2). Согласно выражению (2) была построена зависимость (кривая 2, рис.2).
Использование координат семи точек 1, 2, 3, 4, 5, 6 и 7, показанных на рис.2 (кривая 1), позволило определить значения величин коэффициентов a, b, c, d, e, f и g выражения (3). Зависимость , построенная согласно выражению (3), практически полностью совпадает с кривой 1 (рис.2).
Таким образом, показано, что использование теории Ландау-Девоншира для количественных оценок результатов измерений применимо в том случае, если свободную энергию WC раскладывать по степеням единственной компоненты поляризации, ограничиваясь членами до четырнадцатой степени (выражение 3).
