Руководство по эксплуатации (стр. 2 )

Рис. 1а

Прямое подключение генератора к трубопроводу (гальваническое).



Рис. 1б

Индуктивное подключение генератора к трубопроводу посредством индукционной рамки.

Независимо от того, каким из методов было произведено запитывание коммуникации, существует несколько методов поиска подземных коммуникации, но все они основываются на чувствительности приёмных магнитных датчиков к линиям электромагнитного поля коммуникации.

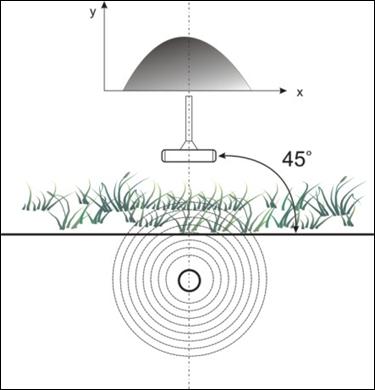

1). Метод максимума сигнала.

При использовании этого метода поиска приёмный контур (индуктивный датчик) располагается строго горизонтально поверхности земли. По мере приближения оператора к оси коммуникации сигнал от трассируемой линии увеличивается. Таким образом, строго над осью будет регистрироваться максимум сигнала и в идеале (если сигнал без посторонних помех) кривая слышимости сигнала будет повторять кривую приведённую на рис.2а

Рис. 2а

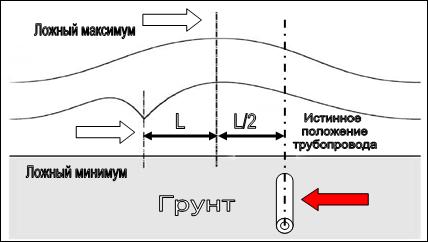

При работе этим методом оператор должен непрерывно следить за показаниями прибора. При обнаружении максимума сигнала, следует уточнить достоверность настройки на ось коммуникации, а также убедиться в отсутствии ложного максимума (рис.2б), который может возникнуть в следствии близ лежащих коммуникаций, магнитные поля которых могут искажать сигнал искомой коммуникации. Для этого следует отходя влево, вправо убедиться в симметричном уменьшении показаний прибора относительно оси. Если это условие выполняется, настройку на ось коммуникации можно считать достоверной. При невыполнении этого условия (показания прибора относительно оси - нессиметричны) следует совместно с методом максимума использовать метод минимума поиска сигнала.

– Методика контроля расположения оси трубопровода.

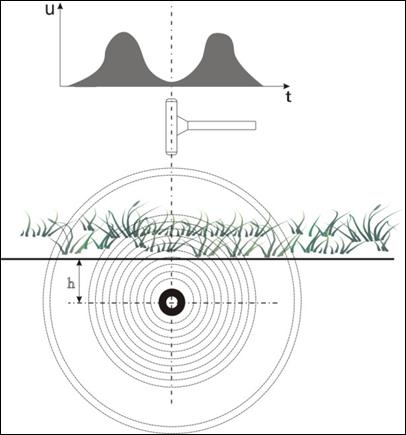

2). Метод минимума сигнала.

При использовании поиска коммуникации по методу минимума сигнала, приёмная антенна прибора должна располагаться строго вертикально поверхности земли.

Метод основан на том, что оператор производящий поиск должен двигаться между двумя максимумами сигнала находящимися симметрично (слева и справа) от оси коммуникации, где строго над осью будет наблюдаться ярко выраженный минимум сигнала.

Рис. 3

Метод является весьма эффективным и даёт как правило лучшие результаты в сравнении с методом максимума. Но данный метод более чувствителен к посторонним помехам и искажениям сигнала

(прохождение соседних коммуникаций, работа в зонах ЛЭП, вблизи подстанций), поэтому использовать его следует совместно с методом максимума.

Таким образом использование двух методов одновременно, даст значительно лучшие результаты поиска коммуникаций нежели по отдельности.

Внимание: минимум сигнала коммуникации - это не полное его отсутствие, а лишь

значительное затухание (ослабление) в сравнении с максимальным сигналом. При работе по методу минимума сигнала, полное его отсутствие означает либо потерю коммуникации, либо отсутствия в ней тока (коммуникация не запитана).

Данный приёмник не оснащён функцией автоматического измерения глубины залегания трассы, поэтому при измерении глубины залегания следует воспользоваться методом измерения под углом 45 град.

На данный момент времени метод измерения глубины залегания коммуникаций под углом 45° является наиболее точным и надежным, так как измерение производится аналоговым способом. В силу наличия всего одного индуктивного датчика (приёмного контура) данный метод полностью исключает наличие погрешности несоответствия приёмных датчиков (как в трассоискателях с автоматическим определением глубины залегания), а также позволяет избежать мгновенных искажений магнитного поля от коммуникации в момент измерения (бросков и просадок тока).

3). Определение глубины залегания трубопровода (метод 45°).

Рис. 4а

Рис. 4б



При определении глубины залегания данным методом оператору предварительно следует хорошо настроиться на ось коммуникации, используя выше перечисленные методы поиска. После этого следует наклонить приёмный контур под углом 45°, как это показано на (рис.4б). Далее следует двигаться либо влево, либо вправо от оси коммуникации. При этом на расстоянии «h» от оси должен наблюдаться резкий спад сигнала. Это будет означать, что расстояние «h» будет соответствовать глубине залегания коммуникации. При дальнейшем движении оператора сигнал вновь начнёт возрастать (рис. 4а).

5. Описание приёмника КОРД ИПИ 02.

5.1  Описание конструкции

Приемник «КОРД ИПИ 02» имеет питание от батарей 1,5 V (6 шт.), установленных на внешней части корпуса. Размер элементов соответствует типу АА (R6).

Замена элементов питания.

1.  Открутить два винта М3 со стороны обозначения элементов питания.

2.  Заменить элементы питания.

3.  Поставить заглушку на место.

5.1.1 Описание поискового контура

Комплект оснащен поисковым контуром с поворотной катушкой на 90°.
Положения обозначены рисками на соединительной штанге поискового контура. Для установки в нужное положение повернуть до упора корпус датчика (риски должны совпадать).

Работа по максимуму сигнала Работа по минимуму сигнала

5.1.2  Передняя панель приёмника КОРД ИПИ 02
