Руководство по эксплуатации (стр. 4 )

, где

- измеренное значение в момент нажатия кнопки децибелов.

- измеренные значения в последующие промежутки времени.

Примечание: В данном режиме работы выбор пределов усиления осуществляется автоматически, благодаря чему увеличивается диапазон разрешающей способности дисплея, т. е. можно контролировать уровень сигнала (повреждение изоляции коммуникации) от долей микровольт до десятков вольт в пределах одной шкалы. Во всех остальных режимах работы прибора при сильном повреждении изоляции (большой разности сигнала) будет происходить переключение диапазонов работы (пределов усиления).

6. Описание генератора ГИ-02М.

6.1  Структура работы генератора.

Генератор выполнен таким образом, что на выходе происходит формирование сигнала прямоугольной формы с отсечкой (π/6). Это позволяет исключить в моменты переключения силовых ключей, находящихся в силовой части генератора, наличие сквозных токов, а также повысить КПД использования генератора за счет того, что в спектре выходного сигнала отсутствуют гармонические составляющие вплоть до 7-й гармоники (увеличения до 30%).

Согласующее устройство выполнено в виде трансформатора с переключаемыми вторичными обмотками (10 пределов регулировки). Это позволяет осуществить согласование генератора в широком диапазоне нагрузок от 0,5 до 1000 Ом. Среднее значение нагрузок по переключателям соответствует табл.1.

Таблица 1 – согласование режимов работы генератора с нагрузкой

Положение	1	2	3	4	5	6	7	8	9	10
Rн, Ом	1	2	4	8	16	32	64	128	256	512

Примечание: Выходная мощность генератора при этих значениях нагрузки соответствует не менее Pном.

При превышении уровня Pmax срабатывает защита от короткого замыкания и перегрузки, и действует до момента снятия причины перегрузки.



6.2  Назначение органов управления и индикации.

Генератор ГИ-02M выполнен в алюминиевом брызгозащитном корпусе, являющимся одновременно и теплоотводом.

Особенностью генератора ГИ-02М является наличие 7 генерируемых частот, что в значительной степени облегчает работу оператора. Также при заказе того или иного комплекта, частота работы генератора может выполняться на заказ.

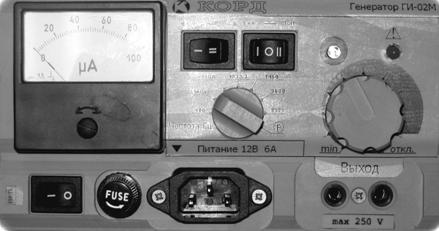

Передняя панель генератора, назначение переключателей и ручек регулировки показаны на рис. 6.





Рис. 6 Передняя панель генератора.

1-  стрелочный индикатор уровня выходного сигнала генератора

2-  кнопка вкл/выкл питания генератора

3-  предохрани,3А )

4-  разъем подключения питания генератора

5-  регулятор выбора выходной частоты сигнала генератора

6-  выходные клеммы

7-  регулятор уровня мощности выходного сигнала генератора

8-  индикатор перегрузки или некорректной работы генератора

9-  индикатор нормальной работы

10- переключатель режима работы «… = тон»

11- кнопка «контроль»

Внимание: Индикаторы (8) и (9) в импульсном режиме работы генератора поочерёдно мигают с частотой 0,7 Гц, что означает нормальный режим работы генератора.

7. Подготовка комплекта КОРД ИПИ 02 к работе.

Внимание: Не рекомендуется располагать работающий генератор под прямыми солнечными лучами в летний период времени на длительное время. Это может привести к перегреву и выхода его из строя.

Перед выездом на объект проверьте -

у оператора группы допуск на право работы с электроаппаратурой; комплектность аппаратуры согласно разделу 3 настоящего руководства;

·  внешним осмотром убедитесь в исправности комплектующих проводов, поискового контура, генератора, приемника, наушников.

7.1  Проверка работоспособности генератора.

7.1.1  Проверка работоспособности генератора без присоединения нагрузки.

Для этого требуется выполнить следующие действия:

·  Источник питания соединяется кабелем с генератором. Разъем “питание”.

·  Переключатель рода работы « . . . / ─ / тон» устанавливается в положение “─”, а переключатель выходных напряжений в положение “0”.

·  Генератор включается нажатием кнопки “вкл.”. Нажатием кнопки “контроль“ около измерительного прибора на передней панели генератора убеждаются в том, что на генератор подается нормальное напряжение питания (не менее 70 делений на индикаторе). Сигнальный светодиод свидетельствует о работоспособности генератора. (Загорается через 6 секунд после включения).

·  Переключатель рода работы переводится в положение “. . . “. По миганию сигнального светодиода убеждаются в наличии прерывистого сигнала на выходе генератора.

7.1.2  Проверка работоспособности генератора с присоединением нагрузки.

Примечание: проводится при периодическом обслуживании, после проведения ремонта и т. д.

Для этого требуется выполнить следующие действия:

·  Источник питания соединить кабелем с генератором.

·  Переключатель рода работы «. . . / ─ / тон» установить в положение “─”, а переключатели “настройка“ в положение “0” (среднее положение).

·  К разъему “выход” подключить любую нагрузку на мощность 40...60 Вт диапазона сопротивлений от 1 Ом до 2 кОм. Это может быть лампа накаливания 40...60 Вт на напряжение 220В или автомобильная лампочка на соответствующую мощность.

·  Включить генератор кнопкой “вкл.”. Проверить, что напряжение питания соответствует номинальному – режим “контроль“. После включения должен загореться светодиод.

·  Последовательно переключая регулятор уровня мощности из положения «min» добейтесь согласования выхода генератора с нагрузкой (стрелка индикатора должна попасть в сектор 40 … 90 ед.). При дальнейшем увеличении сигнала, сработает автоматическая защита от перегрузок, и показания индикатора уменьшатся до нуля. При этом генератор будет автоматически запускаться до устранения перегрузки. После снятия перегрузки генератор автоматически запустится.

Примечание: При проверке генератора на лампу накаливания нужно учитывать то, что нить накала имеет переменное сопротивление при переходе из “холодного” в “горячее” состояние. Поэтому при такой проверке переводить регулятор уровня мощности следует с небольшой задержкой для того, чтобы нить лампы прогрелась. В противном случае может сработать схема защиты от перегрузок. Не рекомендуется длительная работа генератора в режиме “=“ при максимальных значениях сектора 40…90 единиц. При этом после согласования необходимо перевести генератор в режим работы “...” или уменьшить выходное напряжение на одну ступень.

·  Переключатель рода работы установить в положение “. . . ” и по миганию контрольного светодиода убедиться в наличии режима прерывисто. При этом, если в качестве нагрузки используется лампа накаливания, она то же будет мигать.
