Руководство по эксплуатации (стр. 6 )

Таким образом, место повреждения определяется в тот момент, когда фиксируется в наушниках минимальный уровень звука, а на приемнике наблюдается минимальное отклонение индикаторной головки.

На поверхности земли место повреждения отмечается по средней точке расстояния между операторами.

Указанное место повреждения уточняется путем повторного обследования на этом участке при расстоянии между электродами, уменьшенном в два раза.

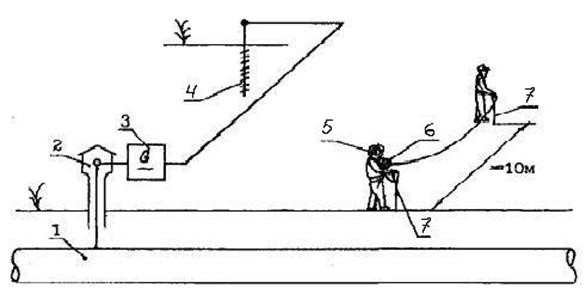

Второй метод соответствует перпендикулярному расположению электродов.

При движении вдоль газопровода, оператор с приемником перемещается над газопроводом. С приближением операторов к месту повреждения изоляции сигнал, фиксируемый приемником, увеличивается и имеет максимальное значение над местом повреждения. Место повреждения изоляции соответствует положению оператора, при котором наблюдается максимальный уровень звука в наушниках и наибольшее отклонение стрелки индикаторной головки.

При наличии близко расположенных дефектов, отстоящих друг от друга менее, чем на 2 м параллельным методом обследования изоляции можно установить только факт присутствия и границы поврежденного участка по изменению сигнала. В этом случае расположение электродов нужно изменить на перпендикулярное и точно определить места повреждений.

Приемник можно также использовать для бесконтактного поиска повреждений изоляции.

Для этого необходимы два оператора и кусок провода длиной 2…4 м. Один оператор подключается к данной клемме прибора через этот кусок провода, другой оператор через небольшой отрезок провода ко второй клемме прибора.

Методика поиска аналогична приведенной выше, с той лишь разницей, что в качестве электродов выступают емкости самих операторов относительно земли, на которые наводятся потенциалы от трубопровода.

Движение операторов вдоль газопровода должно проходить по оси трассы газопровода, смещение с оси допускается ± 1м.

В месте предполагаемого повреждения изоляции должна определяться глубина заложения газопровода.

9. Программное обеспечение для работы с комплектом КОРД ИПИ 02

Программное обеспечение для комплекта КОРД ИПИ 02 находится на диске, поставляемым с комплектом. В зависимости от параметров передачи данных приёмника КОРД ИПИ 02 программное обеспечение может поставляться либо для USB, либо для Com(RS232) портов.

Инструкция по установке и работе программного обеспечения также находится на накопителе (CD), поставляемом в комплекте.

10. Правила транспортирования и хранения

10.1. В упакованном виде аппаратура должна храниться в складских помещениях

при температуре окружающего воздуха не ниже плюс 5° С и относительной

влажности не более 80% сроком не более 24 месяцев

10.2. В распакованном виде аппаратура должна храниться в закрытом помещении

при температуре не ниже плюс 5°С и не выше плюс 45°С, с относительной влажностью не более 80% при отсутствии агрессивных паров и газов.

10.3. Перевозка аппаратуры должна производиться железнодорожным и автомобильным транспортом в соответствии с Правилами перевозок, действующих на соответствующем виде транспорта.

10.4. При перевозке, погрузке и выгрузке необходимо оберегать аппаратуру от резких толчков и ударов.

10.5. При длительном хранении аппаратуры необходимо, во избежании порчи корпуса, вынимать из него батареи.

10.6. Условия хранения аппаратуры должны соответствовать условиям хранения 3 ГОСТ 15150.

10.7. Условия транспортирования должны соответствовать условиям хранения 3 ГОСТ 15150.

11. Характерные неисправности и методы их устранения

При всех неисправностях (кроме обрывов соединительных кабелей, шнура наушников, поломках антенны, выхода из строя элементов питания) обращаться к разработчику – изготовителю прибора –

Конструкторское бюро «КОРД» , 603105 г.  Нижний Новгород, ул. Ошарская, 69, оф. 202. Тел/факс 8 (831 2)  181‑151.

12. Свидетельство о приёмке

Комплект КОРД ИПИ 02

заводской № __________ соответствует техническим данным настоящего руководства по эксплуатации и признан годным для эксплуатации.

Дата выпуска ___________________ 200 г.

М. п.

Ответственный за выпуск ________________

Предприятие – изготовитель: Конструкторское бюро “КОРД“ г. Н. Новгород.

13. Гарантии изготовителя

13.1.1 Предприятие - изготовитель гарантирует соответствие выпускаемых приборов всем требованиям настоящего руководства по эксплуатации, при соблюдении потребителем условий эксплуатации, транспортирования и хранения в течение –

·  гарантийного срока хранения – 12 месяцев с момента отгрузки приборов потребителю;

·  гарантийного срока эксплуатации – 12 месяцев с момента ввода приборов в эксплуатацию.

13.1.2 Гарантийный срок хранения прекращается в момент ввода приборов в эксплуатацию. Если приборы вводятся в эксплуатацию по истечении гарантийного срока хранения, то началом гарантийного срока эксплуатации считается момент окончания гарантийного срока хранения.

13.1.3. Гарантийный срок продлевается на время от подачи рекламаций до введения приборов в эксплуатацию силами изготовителя.
