Методические указания к лабораторным работам (стр. 4 )

Варианты оборудования заданы в таблице Курсы эквивалентов соответствующих валют на день выполнения работы.

Таблица

№	Процессор	Монитор	Принтер	Винчестер
1	7 900 руб.	5 900 руб.	3 400 руб.	1 700 руб.
2	6 800 руб.	6 200 руб.	4 500 руб.	1 500 руб.
3	8 700 руб.	6 100 руб.	4 200 руб.	2 100 руб.
4	7 200 руб.	6 800 руб.	3 900 руб.	1 900 руб.
5	5 900 руб.	4 200 руб.	4 800 руб.	1 400 руб.

Пример выполнения

В таблице указаны названия блоков, папки в которых находятся нужные блоки для моделирования задачи и параметры блоков, установленные по умолчанию, которые нужно изменить.

Название и назначение блоков	Место размещения в браузере	Параметры блоков
Источник входных данных Constant	Simulink/Sources	Constant value [900 600 300 120] //значения из табл 2
Constant 1,2	Simulink/Sources	Constant value[ ] курс $ и €
Переключатель между двумя входами Manual Switch	Simulink/Signal Routing	Выполняет переключение двойным щелчком мыши
Математический блок деления Divide	Simulink/Math Operation	По умолчанию
Математический блок округления Rounding Function	Simulink/ Math Operation	Function round
Математический блок Min/Max	Simulink/ Math Operation	Function min/max
Регистраторы Display, Display 1, Display 2	Simulink/Sources	По умолчанию

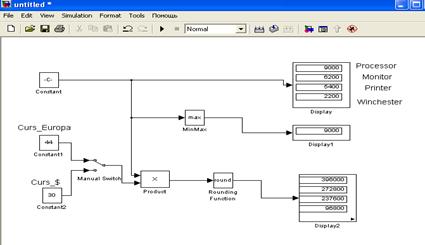

На рисунке приведен вариант модели перерасчета стоимости оборудования на валютные эквиваленты.

Чтобы создать надписи к блокам достаточно два раза щелкнуть мышью в определенных местах модели и ввести с клавиатуры латинские символы.

9. Управляемые системы

Предмет исследования

У управляемых подсистем поведение задается внешним воздействием. Определены три управляемые подсистемы:

§  Е-подсистема. Эта подсистема управляется введенным в нее блоком Enable (Разрешение). Этот блок воспринимает управляющий сигнал на входе Enable и разрешает или запрещает работу подсистемы.

§  Т-подсистема. Эта подсистема управляется введенным в нее блоком Trigger (Переключение). Этот блок разрешает работу подсистемы только во время заданного события на управляющем входе Trigger.

§  ЕТ-подсистема. Эта подсистема управляется введенными в нее блоками Enable и Trigger. Она является комбинацией двух первых управляемых подсистем.

При создании Е-подсистемы в пустую подсистему заносится блок Enable, структура Е-подсистемы показана на Рисунок 1. В нее помещен блок Enable, который ни с чем не соединяется, так как он только разрешает или запрещает работу внутренних блоков подсистемы. Визуально Е-подсистема отображается специальным значком. Е-подсистема может быть и без иных внутренних блоков, тогда она работает, как управляемый переключатель. Поведение Е-подсистемы можно изменить в окне параметров блока Enable, которое показано на Рисунок 2 В нем определена реакция подсистемы на управляющий сигнал:

§  held (сохранение)– использовать предыдущее состояние (разрешить работу),

§  reset (сброс) – использовать начальное состояние (не работать).

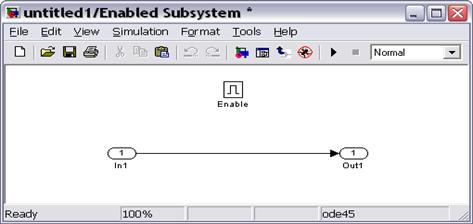

Рисунок 1. Е-подсистема

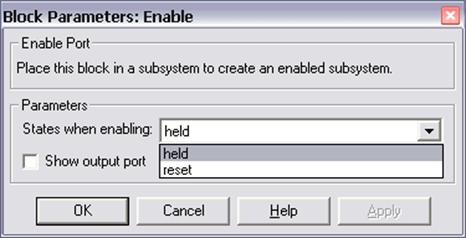

Рисунок 2. Параметры блока Enable Е-подсистемы

При создании Т-подсистемы в пустую подсистему заносится блок Trigger, структура T-подсистемы показана на Рисунок 3. В нее помещен блок Trigger, который ни с чем не соединяется, так как он только разрешает работу внутренних блоков подсистемы при перепаде сигнала на управляющем входе. Поведение Т-подсистемы можно изменить в окне параметров блока Trigger, которое показано на Рисунок 4 В нем определена реакция подсистемы на управляющий сигнал:

§  rising (рост)– разрешить работу при перепаде вверх,

§  falling (спад) – разрешить работу при перепаде вниз,

§  either (оба) разрешить работу при любом перепаде,

§  function-call (вызов функции) - разрешить работу по логике функции.

Визуально Т-подсистема отображается специальным значком, который подсказывает правило срабатывания подсистемы. В средней строке Рисунка 1 слева направо показаны Т-подсистемы, в которых работа разрешается при перепаде вверх, перепаде вниз и при любом перепаде. Т-подсистема может быть и без иных внутренних блоков, тогда она работает, как управляемый переключатель.

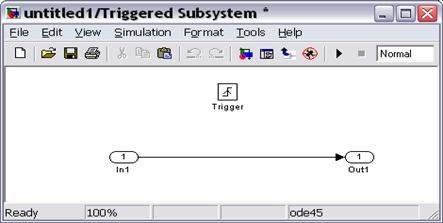

Рисунок 3. Т-подсистема

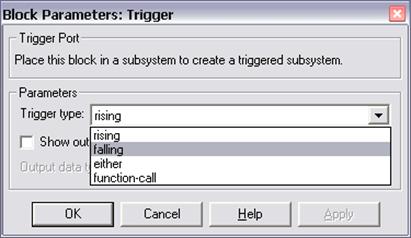

Рисунок 4 Параметры блока Trigger Т-подсистемы

При создании ЕТ-подсистемы в пустую подсистему заносятся блоки Enable и Trigger, структура ЕT-подсистемы показана на Рис. 9.8. В нее помещены блоки Enable и Trigger. Приоритетным является вход Enable. С блоками Enable и Trigger ЕТ-подсистемы можно работать независимо друг от друга.

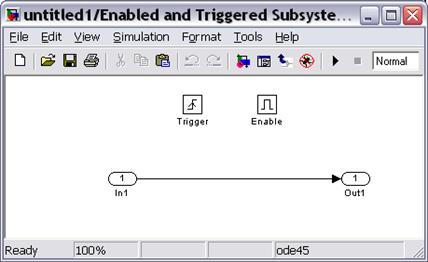

Рисунок 5. ЕТ-подсистема

Пример построения схемы с применением управляемого блока

Контрольные вопросы:

1.  Что называется управляющими системами?

2.  На основании каких блоков создается управляющая система?

3.  Что содержит система цифрового линейного тракта?

4.  Что называется Е-подсистемой?

5.  Что называется Т-подсистемой?

6.  Что называется ЕТ-подсистема?

Задание к работе

Постройте модель с управляющей системой.

Осуществите моделирование ЦЛТ для двух случаев:

§  Помех нет. Для этого установить переключатель Manual Switch в верхнее положение;

§  Помеха есть (переключатель двойным щелчком мыши переводится в нижнее положение). Регулируя положением переключателя можно проследить за поведение системы в разных условиях.

N	Источник цифрового сигнала	N	Источник цифрового сигнала
1	Walsh Code Generator	7	Walsh Code Generator
2	PN Sequence Generator	8	PN Sequence Generator
3	Bernoulli Binary Generator	9	Bernoulli Binary Generator
4	Kasami Sequence Generator	10	Kasami Sequence Generator
5	OVSF Code Generator	11	OVSF Code Generator
6	Barker Code Generator	12	Barker Code Generator

Модель системы цифрового линейного тракта (ЦЛТ) содержит источник цифрового сигнала, источник помехи, функциональные блоки формирования цифрового сигнала и средства наблюдения за поведением системы (осциллограф). Во всех вариантах задания нужно использовать дисплей с пятью входами.

В таблице указаны названия блоков, папки в которых находятся нужные блоки для моделирования задачи и параметры блоков, установленные по умолчанию, которые нужно изменить по вариантам.

Название блоков	Место размещения в браузере	Параметры блоков
Генераторы цифрового сигнала: Walsh Code Generator, PN Sequence Generator, Kasami Sequence Generator, OVSF Code Generator, Barker Code Generator	Communication Blockset/ Comm Sources/Sequence Generator	По умолчанию
Генератор двоичного сигнала: Bernoulli Binary Generator	Communication Blockset / Comm Sources/ Random Date Sources	По умолчанию
Математический блок вычисления суммы (++)	Simulink/ Math Operations	По умолчанию
Усилитель Gain	Simulink/ Math Operations	Gain=4 (или 3 или 5)
Переключатель между двумя входами Manual Switch	Simulink/ Signal Routing	Выполняет переключение двойным щелчком мыши

Ограничитель амплитуд Saturation	Simulink/ Discontinuous	Пределы изменения: Upper Limit = 1 Lower Limit = -1
Численное дифференцирование Derivative	Simulink/ Continuous
Scope	Simulink/Sinks	Number of axes=5
Управляемая подсистема Triggered Subsystem	Simulink/ Ports & Subsystems	Trigger Type = either

Пример выполнения
