Современный рынок труда диктует свои условия жёсткой конкуренции выпускников ССУЗов, основанные на требованиях работодателей, что приводит к неизбежным изменениям образовательной системы СПО. Поэтому необходимо создавать такие условия в сфере образования, чтобы студент получал качественное образование в соответствии с потребностями и запросами работодателей, чтобы выпускник смог себя реализовать после окончания учебного заведения.

Практико-ориентированный подход в сфере образования направлен на ориентацию студента, на специальность (профессию), а использование учебных полигонов, учебных компьютерных программ должно способствовать более глубокому закреплению профессиональных компетенций будущих специалистов. Контрольно-оценочные средства являются основными критериями оценки студента при сдаче экзамена (квалификационного) по профессиональному модулю. Процесс профессионального становления обучающихся необходимо рассматривать как взаимодействие требований ФГОС и работодателей на современном этапе развития общества. Все контрольные задания согласовываются с работодателем и имеют следующий вид, например:

Практическая деятельность по выполнению

требований допусков и норм отбраковки элементов воздушной линии электропередачи (ВЛЭП) ПМ 02. Эксплуатация и ремонт линий электропередачи

1.  Рассказать о назначении и параметрах воздушных линий электропередачи (ВЛЭП) напряжением 0,38 кВ.

2.  Выполнить отбраковку согласно требований допусков и норм отбраковки элементов ВЛЭП на основании Правил устройства электроустановок (ПУЭ) и Типовой инструкции по техническому обслуживанию и ремонту воздушных линий электропередачи напряжением 0,38-20кВ с неизолированными проводами РД 153-34.3-20.662-98.

Дано: ВЛ-0,38кВ, стойки опоры ж/б, типа СВ-95.

Рис.1 Воздушная линия электропередачи напряжением 0,38кВ

·  Отклонение одностоечной опоры ВЛЭП-0,38кВ от вертикальной оси составляет 28см.

·  Отклонение расстояния между осями котлованов стойки и укоса концевой опоры №6 составляет 10*(градусов).

·  Наличие на стойке опоры №1 с подвешенными проводами продольных трещин шириной раскрытия не менее 0,10 мм в количестве двух штук.

·  Наличие сколов бетона на стойке №2 общей площадью 10см2.

·  Наличие сколов бетона с оголением продольной (рабочей) арматуры на опоре №2.

·  Искривление стойки опоры более 1см на 1м длины на опоре №4.

·  Отклонение вершины опоры№5 от вертикальной оси 52см.

·  Заглубление промежуточной опоры №4 составляет 1м80см.

·  Ширина поперечных трещин в зоне воздействия наибольшего изгибающего момента опора№1 составляет 0,3мм.

·  Площадь скола бетона на опоре №4 составляет 20мм2, имеется оголение продольной арматуры.

3.Согласно выявленным дефектам составить в программе Microsoft Office Word листок осмотра (дефектную ведомость).

4.Используя метод отбраковки древесины при внутреннем загнивании выполнить расчет и отбраковку деревянной опоры.

Дано: Приставка с наружным диаметром в опасном сечении D=30 см имеет полное внутреннее загнивание по тому же сечению (рис.2). Минимально допустимый диаметр данной приставки dmin=19 см.

Рис.2 Сечение приставки с полным внутренним загниванием

Результаты измерений: 3/10; 4/10; 5/10. В числителе указывается, на какой глубине (в сантиметрах) от поверхности начинается внутреннее загнивание, а в знаменателе, - на какой глубине оно заканчивается. По месту загнивания имеется сквозная продольная трещина.

Система контроля и оценки

1.  На оценку «5» необходимо выполнить: 1,2,3,4

2.  На оценку «4» необходимо выполнить: 2,3,4

3.  На оценку «3» необходимо выполнить: 1,2

ОТВЕТЫ

Ответ №1

Линии с напряжением 0,38кВ являются распределительными идущими от трансформаторных подстанций (КТП) 10/0,38кВ. Длина пролётов таких линий составляет от 30 до 45 метров. Наименьшее расстояние по вертикали от проводов ВЛЭП до поверхности земли в населенной местности составляет 7 метров, до производственных зданий и сооружений 3 метра, при обрыве провода в смежном пролете до поверхности земли - 5,5 метров.

Ответ №2

·  Отклонение одностоечных опор ВЛ от вертикальной оси не должно

превышать:

15 см - при приемке в эксплуатацию вновь построенной ВЛ, а также после

ремонта или реконструкции,

30 см - в процессе эксплуатации.

·  Отклонение расстояния между осями котлованов стойки и подкоса (подкосов) - базы сложных опор (концевых, анкерных, угловых анкерных, спе­циальных) - от проектного значения не должно быть более 15%.

·  Не допускаются к эксплуатации железобетонные одностоечные опоры со следующими дефектами, выявленными при приемке ВЛ:

ü  наличие в зоне воздействия максимального изгибающего момента стойки, установленной на трассе, но без смонтированных проводов, поперечных и (или) продольных трещин независимо от их количества и ширины раскрытия;

ü  наличие на стойке с подвешенными проводами поперечных и (или) про­дольных трещин шириной раскрытия не менее 0,10 мм независимо от их количества;

ü  наличие сколов бетона площадью более 15 см2;

ü  наличие сколов бетона с оголением продольной (рабочей) арматуры;

ü  искривление стойки опоры более 1 см на 1 м длины.

·  Не допускаются к дальнейшей эксплуатации железобетонные опоры действующих ВЛ со следующими дефектами, которые должны быть устранены в кратчайшие сроки:

ü  отклонение вершины опоры от вертикальной оси превышает 50 См;

ü  заглубление промежуточной опоры менее проектного;

ü  ширина поперечных трещин в зоне воздействия наибольшего изгибающего момента превышает 0,5 мм;

ü  площадь скола бетона превышает 25 см2 с оголением продольной арма­туры.

Тогда согласно задания выполняем отбраковку:

·  Отклонение одностоечной опоры №3 от вертикальной оси составляет 28см-годна к эксплуатации (не более 30см)

·  Отклонение расстояния между осями котлованов стойки и укоса концевой опоры №6 составляет 10*(градусов) - годна к эксплуатации (не более 15*)

·  Наличие на стойке опоры №1 с подвешенными проводами продольных трещин шириной раскрытия не менее 0,10 мм в количестве двух штук-отбраковываем стойку опоры( не менее 0,10мм)

·  Наличие сколов бетона на стойке №2 общей площадью 10см2-годна к эксплуатации( более 15см2)

·  Наличие сколов бетона с оголением продольной (рабочей) арматуры на опоре №2-отбраковываем стойку опоры

·  Искривление стойки опоры более 1см на 1м длины на опоре №4- отбраковываем стойку опоры

·  Отклонение вершины опоры№5 от вертикальной оси 52см- отбраковываем стойку опоры(превышает 50см)

·  Заглубление промежуточной опоры №4 составляет 1м80см.- отбраковываем стойку опоры(менее проектного 2,0-2,2м)

·  Ширина поперечных трещин в зоне воздействия наибольшего изгибающего момента опора№1 составляет 0,3мм- годна к эксплуатации ( не превышает 0,5 мм).

·  Площадь скола бетона на опоре №4 составляет 20мм2, имеется оголение продольной арматуры- годна к эксплуатации(не превышает 25мм2)

Ответ №2

ЛИСТОК ОСМОТРА

ВЛ-0,38кВ

Наименование Вид осмотра плановый

№п/п	Номер пролёта, опор	Выявленные недостатки
1	№ 1	Продольные трещины не менее 0,10мм в количестве 2шт; Ширина поперечных трещин составляет 0,3мм
2	№2	Наличие сколов общей площадью 10мм2; Оголение продольной (рабочей) арматуры
3	№3	Выход из створа ВЛ на 28 см
4	№4	Искривление стойки опоры более 1см на 1м длины; Заглубление составляет 1м 80см; Площадь скола бетона составляет 20мм2, имеется оголение продольной арматуры
5	№ 5	Отклонение вершины опоры от вертикальной оси 52см
6	№ 6	Отклонение расстояния между осями котлована стойки и укоса

Ответ №3

Поскольку в данном случае загнивание внутреннее полное, сечение здо­ровой части имеет форму кольца средняя толщина наружной здоровой части

древесины составит:

δср = 3 + 4 + 5 = 4 см.

3

По кривой I (рис 3) для 8 = 4 см и 0= 30 см находим эквивалентный диаметр dэ=24 см.

Учитывая наличие сквозной трещины, уменьшаем найденный диаметр на 1 см и получаем dэ=23 см.

Сравнивая этот диаметр равнопрочного круглого сечения с минимально допустимым для данной приставки, устанавливаем, что приставка не подлежит замене.

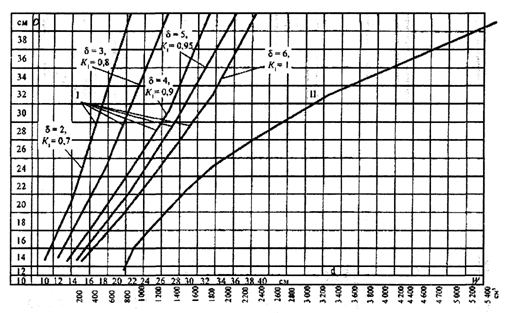

Рис.3.Кривые зависимости эквивалентных диаметров и моментов сопротивлений

По результатам проведения экзамена (квалификационного) составляется экспертный лист на каждого обучающегося.

Библиографический список:

1.  , Сибикин обслуживание, ремонт электрооборудования и сетей промышленных предприятий Учеб. Для нач. проф. образования: Учеб. пособие для проф. Образования / М.: Изд. «Академия», 2007г-432 с.

2.  , Мысьянов электромонтажных работ учеб. пособие для нач. проф. образования/Ђе изд.,стер.-М.: Изд. «Академия»,2008г.-592с.

3.  Правила устройства электроустановок. 7-е изд. – М.: Изд-во НЦ ЭНАС, 2006. -552 с. – (Нормативная база)

4.  Типовая инструкция по техническому обслуживанию и ремонту воздушных линий электропередачи напряжением 0,38-20кВ с неизолированными проводами РД 153-34.3-20.662-98.
