Устройство «Стены в грунте» (стр. 12 )

9.3.2 Погружение арматурного каркаса в скважину должно производиться после ее освидетельствования и составления акта (приложение Е),

9.3.3 После установки каркаса в скважину должна контролироваться величина его отклонения по глубине от проектного расположения, которая должна быть не более ± 50 мм.

Примечание − Результаты контроля фактического отклонения каркасов в скважинах захватки ССГ должны отражаться в журнале устройства ССГ, оформляться актом (приложение Е), который является разрешением на бетонирование скважин.

9.3.4 Контроль качества поставляемой для бетонирования скважин бетонной смеси должен проводиться в соответствии с требованиями 6.6.4 и 8.6.1 настоящего стандарта и СТО НОСТРОЙ 2.6.54-2011 (раздел 20).

9.3.5 До бетонирования скважин для устройства ССГ должны быть проверены:

- акты освидетельствования скрытых работ (освидетельствования технического состояния ствола скважины, установки каркасов в скважины);

- герметичность стыков и наличие обратного клапана в ВТП;

- расстояние между забоем скважины и нижним торцом ВТП (см. 7.8.6).

9.3.5 При бетонировании скважин необходимо контролировать:

- непрерывность укладки бетонной смеси в скважину;

- заполнение ВПТ бетонной смесью;

- заглубление ВПТ в ранее уложенную бетонную смесь.

9.3.6 Контроль качества бетона в теле свай ССГ должен проводиться по показателям прочности, водонепроницаемости, морозостойкости и другим характеристикам, указанным в РД, а методы и периодичность контроля должны быть приведены в ППР (см. 7.10.7.2).

9.3.7 Контроль прочности бетона по контрольным образцам (ГОСТ 10180, ГОСТ 18105), отобранных в процессе бетонировании скважин должен проводиться с учетом требований 9.11 настоящего стандарта.

9.3.8 Оценку прочности бетона в ограждающих конструкциях ССГ по мере экскавации грунта из разрабатываемого котлована подземной части сооружаемого объекта следует осуществляться неразрушающими методами контроля (ГОСТ 22690).

9.3.9 Соответствие бетона в теле ССГ требованиям РД должно проверяться:

- по водонепроницаемости (по ГОСТ12730.5);

- по морозостойкости (по ГОСТ 10060.0, ГОСТ 10060.1, ГОСТ 10060.2).

10 Мониторинг площадки строительства при устройстве «стены в грунте»

10.1 При возведении подземных конструкций СГ следует вести геотехнический мониторинг (ГМ) в соответствии с требованиями СП 22.13330.2011.

10.2 Для проведения ГМ устройства СГ глубиной более 10 м, а также в плотной городской застройке необходимо привлекать специализированные организации.

Примечание − Специализированная организация должна владеть вопросами:

- проектирования и устройства СГ в различных инженерно-геологический, гидрогеологических и построечных условиях;

- оценки влияния природно-климатических и техногенных факторов на устройство, функциональное назначение и надежность СГ;

- оценки влияния устройства СГ на техническое состояние и надежность эксплуатации близко расположенных зданий и сооружений.

10.3 При проведении ГМ должны быть организованы периодические инструментальные наблюдения:

- за техническим состоянием, горизонтальными перемещениями, осадками и температурой грунта за контуром СГ, а также контроль усилий в теле СГ при односторонней разработке котлована в процессе строительства сооружения;

- за состоянием удерживающих конструкций с измерением усилий в анкерах, распорках и подкосах;

- за образованием и развитием трещин и любых деформаций грунта на земной поверхности в пределах зоны влияния строительства СГ.

10.4 В случае эксплуатации СГ в условиях вибрационного воздействия (возникающего, например, при движении метрополитена, железнодорожного и автомобильного транспорта, работе сваебойных установок, разборке аварийных сооружений способом взрыва и т. п.), должны проводиться вибродинамические исследования и испытания на виброползучесть и разжижаемость грунтов в соответствии с требованиями СП 22.13330.2011.

Примечание – В случае образования трещин на поверхности прилегающей территории необходимо организовать систематические наблюдения за их развитием по протяженности, ширине и глубине, установить причину и дать рекомендации по прекращению деформаций силами специализированной организации.

11 Техника безопасного выполнения работ

11.1 Работы по устройству СГ должны выполняться в соответствии с РД и ППР, согласно требованиям СП 49.13330, СНиП 12-04-2002, СП 12-136-2002 […], СП 135-2002 […], СанПиН 2.2.3.1384-03 […], ГОСТ 12.1.046, ГОСТ 12.0.004, ГОСТ 12.4.087, ГОСТ 23407.

11.2 Производство работ в зоне расположения подземных коммуникаций (электрокабелей, трубопроводов и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций.

К разрешению должна быть приложена схема с указанием расположения и глубины заложения коммуникаций, составленная на основании исполнительных чертежей.

11.3 До начала работ на площадке строительства СГ должны быть установлены знаки, указывающие места расположения подземных коммуникаций.

11.4 Работы в непосредственной близости от коммуникаций должны производиться под наблюдением представителя ведомства, в ведении которого они находятся.

Приложение А

(справочное)

Подземные конструкции «стена в грунте»

А.1 Применение конструкций «стена в грунте»

 А.1.1 Конструкции «стена в грунте» наиболее рационально применять для строительства:

- в сложных инженерно-геологических и гидрогеологических условиях, при высоком уровне подземных вод и возможном большом притоке подземных вод в строительный котлован;

- в условиях плотной городской застройки, при расположении котлована вблизи существующих зданий, сооружений и подземных коммуникаций.

Ограждающие конструкции «стена в грунте», как правило, нецелесообразно устраивать для котлованов глубиной менее 5 м.

Конструкция «стена в грунте» может быть использована в качестве несущей стены подземной части сооружения или ненесущей ограждающей конструкции котлована.

Стена в грунте» может применяться в обводненных и необводненных грунтах любой категории сложности. При устройстве «стены в грунте» в слабых пылевато-глинистых грунтах могут потребоваться специальные подготовительные мероприятия по укреплению грунта. В водонасыщенных грунтах может потребоваться комбинация с противофильтрационными завесами в случаях «несовершенных стен в грунте».

А.1.2 Применяемые в строительном производстве подземные несущие конструкции «стена в грунте» подразделяются по виду, назначению, области применения, конструкции, форме конфигурации в плане, периоду эксплуатации, противофильтрационным свойствам и способу крепления (таблица 1):

Таблица 1 − Подземные конструкции «стена в грунте»

Вид СГ	- траншейная (ТСГ); - свайная (ССГ).
Назначение СГ	- несущая; - ограждающая; - отсечная или противофильтрационная; - комбинированная.
Область применения СГ	- строительство, реконструкция и обеспечение надежности сооружений в сложных инженерно-геологических и гидрогеологические условиях; - защита котлованов от подтопления и заглубленных помещений при их эксплуатации; - обеспечение устойчивости стенок котлованов; - снижение влияние нового строительства сооружений на близко расположенные здания и подземные коммуникации; - восприятие нагрузок и воздействий, передаваемых от грунтовых массивов, строящихся и близко расположенных сооружений.
Конструкция СГ:
- траншейная	- монолитная (ТСГм); - сборная (ТСГс); - сборно-монолитная (ТСГсм).
- свайная	- буросекущиеся сваи (ССГбс); - бурокасательные сваи (ССГбк); - свайный ряд с заделкой междусвайного пространства.
- свайная, прерывистая (без заделки между свайного пространства)	- буронабивные сваи (ССГпб); - несущие набивные сваи в раскатанных скважинах (ССГпн); - забивные сваи (ССГпз); - вдавливаемые сваи (ССГпв).
Конфигурация в плане	- протяженная (линейная); - ломаная (криволинейная); - замкнутая (квадратная, прямоугольная, круглая, овальная, несимметричная).
Противофильтрационные свойства СГ	- совершенного типа; - несовершенного типа.
Способ крепления СГ	- консольного типа; - анкерное (пассивные и активные анкера); - подпорными конструкциями; - распорными (расстрелами) конструкциями; - «Up and down»; - комбинированное.
Период эксплуатации СГ	- постоянный; - временный.

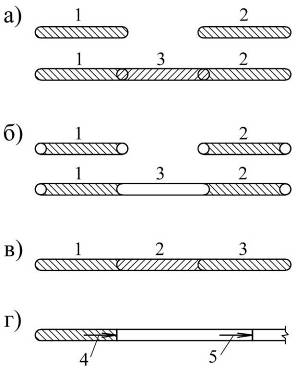

А.1.3 Траншеи для устройства ТСГ подразделяются (рисунок А.1) на [7]:

а) траншеи с пересекающимися секциями (захватками);

б) соединяющиеся траншеи с образованием шва между захватками с помощью разделительных труб;

в) траншея с последовательным заполнением захваток бетонной смесью;

г) траншея с непрерывным заполнением захваток бетонной смесью.

1, 2, 3 – последовательность заполнения траншеи бетонной смесью; 4 – направление бетонирования траншеи;

5 – направление разработки траншеи

1 – Типовые схемы устройства ТСГ

А.1.4 В зависимости от конструкции ССГ следует применять буросекущиеся (ССГбс) или бурокасательные (ССГбк) сваи (рисунок А.2) [7].

а) – ССГбс; б) – ССГбк; 1, 2 – последовательность устройства свай
