Склади наземні напівбункерного типу (рис. 10.6) з найменшим заглибленням 3 -- 5 м, максимальним - 8 -- 12 м і низькому рівні ґрунтових вод рекомендуються для створення запасу і розподілу руди по дробарках і млинах (у тому числі і млинах самоподрібнення). Склади цього типу використовують при добре сипучій руді, що не злежується. Склади напівбункерного типу мають площу поперечного перерізу 150 -- 200 м2, тобто корисну місткість від 250 до 350 т/м. Розвантаження складу здійснюється через розвантажувальні конуси, живильники і конвеєри.

Склади концентрату забезпечують безперебійну роботу фабрики і згладжують непогодженості в подачі позафабричного транспорту.

Типові схеми вантажно-складських операцій на збагачувальних фабриках показані на рис. 10.7.

Першою схемою (рис.10.7 а) передбачене бункерне навантаження концентрату. За цією схемою більша частина концентрату надходить безпосередньо в бункери. При несвоєчасній подачі вагонів концентрат надходить на склад, звідки повертається на навантаження в бункери.

За другою схемою (рис. 10.7 б) весь концентрат направляється на склад. Зі складу концентрат або направляється для навантаження в бункери, або відвантажується безпосередньо.

Місткість концентратних складів коливається від п'яти - до п'ятнадцатидобової продуктивності фабрики по готовій продукції і залежить від відстані між збагачувальною фабрикою і споживачем її продукції та регулярності подачі вагонів під навантаження.

Тип складу визначається крупністю, вологістю і цінністю концентратів, а також необхідною його місткістю. Відкриті склади великої місткості споруджуються для зберігання менш цінних і досить крупних концентратів, які одержують при гравітаційних процесах (наприклад, вугільні, залізні, марганцеві концентрати). Дрібні концентрати, щоб уникнути їхнього розпилення, зберігають на закритих складах.

Спосіб розвантаження концентрату вибирається залежно від злежуваності концентрату, що визначається його крупністю і вологістю. Розвантаження матеріалів, що злежуються, на відкритих складах здійснюють скреперами, грейферними кранами, екскаваторами, а на закритих складах -- грейферними кранами. Концентрати, що не злежуються, з відкритих і закритих складів через люки і живильники розвантажуються на стрічкові конвеєри, що проходять під складом, (тунельне розвантаження), аналогічно складам дробленої руди.

Спосіб заповнення складу в більшості випадків визначається способом його розвантаження. Відкриті і закриті склади з тунельним розвантаженням заповнюються звичайно стрічковими конвеєрами (зі скидальним візком або човникового типу), змонтованими на естакаді. Часто завантаження складу здійснюється тими ж механізмами, що і розвантаження (скрепер, екскаватор, грейферний кран).

Продуктивність пристроїв для завантаження складу повинна відповідати продуктивності фабрики по готовому продукту. Продуктивність розвантажувальних пристроїв визначається вантажопідйомністю подаваних під навантаження составів і допустимим часом навантажування, але не менше продуктивності фабрики по концентрату.

Типові конструктивні схеми концентратних складів наведені на рис. 10.8 -- 10.10.

Закриті склади з мостовим грейферним краном (рис. 10.8) застосовують для зберігання вологих дрібних концентратів.

Склади завантажуються стрічковими конвеєрами, розташованими у фермах перекриття складу. Розвантаження концентрату зі складу здійснюється грейферним краном, що подає матеріал через розвантажувальний конус на навантажувальний конвеєр, який пролягає уздовж складу. Можливе також завантаження концентрату грейферним краном безпосередньо у відкриті вагони.

Відкриті естакадні склади з екскаваторним розвантаженням (рис.10.9) застосовуються для зберігання крупних концентратів.

Склад заповнюється стрічковими конвеєрами, що проходять у верхній частині складу. Розвантаження складу здійснюється екскаватором, який подає концентрат у залізничні вагони. Розвантаження естакадних складів може здійснюватися також скреперами, грейферними кранами, тракторними навантажувачами.

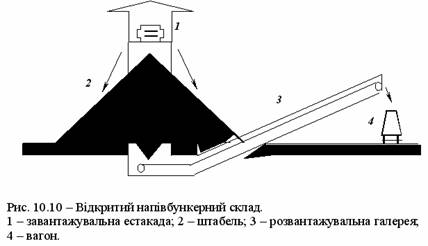

Напівбункерний склад (рис. 10.10) застосовується також для зберігання крупногрудкових концентратів.

Завантаження і розвантаження складу здійснюється стрічковими конвеєрами, для вивантаження концентрату з конуса використовуються хитні або лопатеві живильники.

У транспортні посудини (залізничні вагони або автосамоскиди) концентрати найчастіше вантажаться навалом. Крупнокускові і зернисті концентрати перевозяться у відкритих вагонах, а порошкоподібні -- у закритих або спеціальних вагонах-бункерах. В особливих випадках для особливо цінних концентратів, гігроскопічних або активних матеріалів, що втрачають свої властивості на повітрі, вантажно-складська служба фабрики включає у свій склад відділення пакування. У цьому випадку концентрати перевозять у м'якій (мішки) або твердій (бляшані барабани, бочки) тарі.

Крім основного призначення, бункери і склади, по можливості, варто використовувати як усереднювальні засоби, тому що коливання якісного складу сировини і продуктів переробки утруднюють регулювання технологічними процесами. Усереднення корисної копалини повинно починатися на гірничодобувному підприємстві при плануванні видобутку з різних вибоїв і далі продовжуватися на фабриці при складуванні, транспортуванні, дробленні, подрібненні, перемішуванні, насосних перекачуваннях.
