Лекция 10 Тема: Эколого-геологическое картографирование

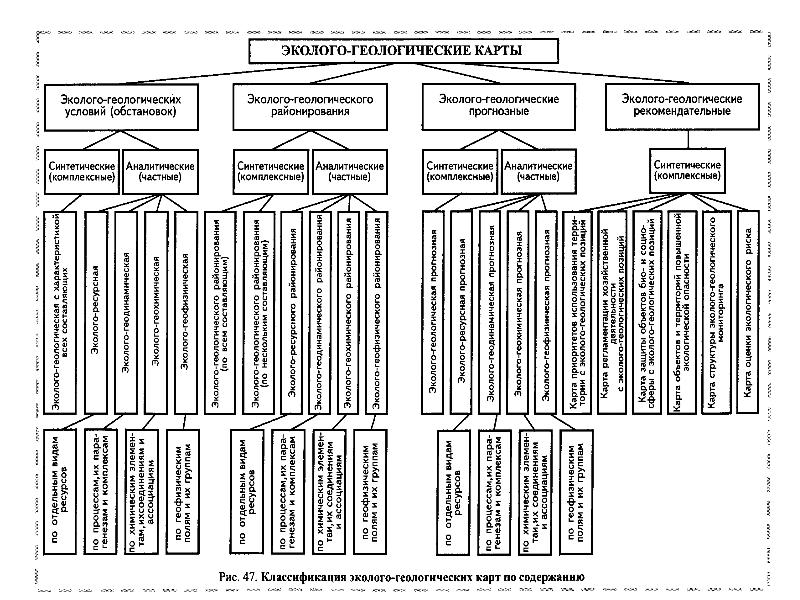

- * Понятие эколого-геологического картографирования * Классификация и методы эколого-геологического картирования * Примеры эколого-геологических карт
Карта экзогенных геологических процессов

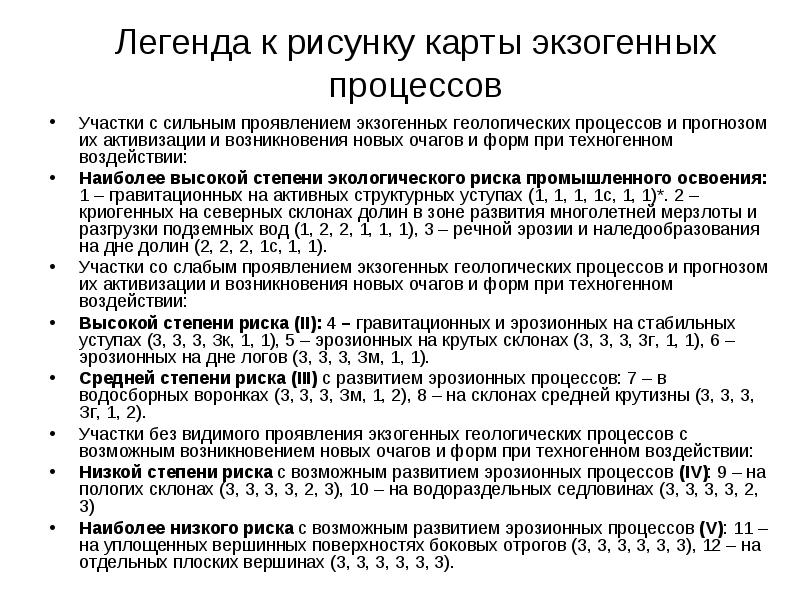

Легенда к рисунку карты экзогенных процессов
- Участки с сильным проявлением экзогенных геологических процессов и прогнозом их активизации и возникновения новых очагов и форм при техногенном воздействии: Наиболее высокой степени экологического риска промышленного освоения: 1 – гравитационных на активных структурных уступах (1, 1, 1, 1с, 1, 1)*. 2 – криогенных на северных склонах долин в зоне развития многолетней мерзлоты и разгрузки подземных вод (1, 2, 2, 1, 1, 1), 3 – речной эрозии и наледообразования на дне долин (2, 2, 2, 1с, 1, 1). Участки со слабым проявлением экзогенных геологических процессов и прогнозом их активизации и возникновения новых очагов и форм при техногенном воздействии: Высокой степени риска (II): 4 – гравитационных и эрозионных на стабильных уступах (3, 3, 3, Зк, 1, 1), 5 – эрозионных на крутых склонах (3, 3, 3, 3г, 1, 1), 6 – эрозионных на дне логов (3, 3, 3, Зм, 1, 1). Средней степени риска (III) с развитием эрозионных процессов: 7 – в водосборных воронках (3, 3, 3, Зм, 1, 2), 8 – на склонах средней крутизны (3, 3, 3, Зг, 1, 2). Участки без видимого проявления экзогенных геологических процессов с возможным возникновением новых очагов и форм при техногенном воздействии: Низкой степени риска с возможным развитием эрозионных процессов (IV): 9 – на пологих склонах (3, 3, 3, 3, 2, 3), 10 – на водораздельных седловинах (3, 3, 3, 3, 2, 3) Наиболее низкого риска с возможным развитием эрозионных процессов (V): 11 – на уплощенных вершинных поверхностях боковых отрогов (3, 3, 3, 3, 3, 3), 12 – на отдельных плоских вершинах (3, 3, 3, 3, 3, 3).
НЕ нашли? Не то? Что вы ищете?

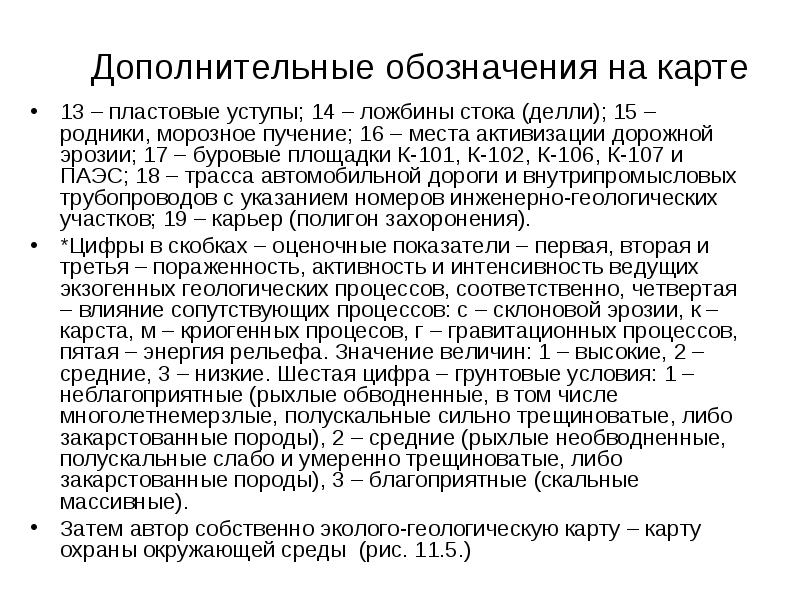

Дополнительные обозначения на карте
- 13 – пластовые уступы; 14 – ложбины стока (делли); 15 – родники, морозное пучение; 16 – места активизации дорожной эрозии; 17 – буровые площадки К-101, К-102, К-106, К-107 и ПАЭС; 18 – трасса автомобильной дороги и внутрипромысловых трубопроводов с указанием номеров инженерно-геологических участков; 19 – карьер (полигон захоронения). *Цифры в скобках – оценочные показатели – первая, вторая и третья – пораженность, активность и интенсивность ведущих экзогенных геологических процессов, соответственно, четвертая – влияние сопутствующих процессов: с – склоновой эрозии, к – карста, м – криогенных процесов, г – гравитационных процессов, пятая – энергия рельефа. Значение величин: 1 – высокие, 2 – средние, 3 – низкие. Шестая цифра – грунтовые условия: 1 – неблагоприятные (рыхлые обводненные, в том числе многолетнемерзлые, полускальные сильно трещиноватые, либо закарстованные породы), 2 – средние (рыхлые необводненные, полускальные слабо и умеренно трещиноватые, либо закарстованные породы), 3 – благоприятные (скальные массивные). Затем автор собственно эколого-геологическую карту – карту охраны окружающей среды (рис. 11.5.)
Эколого-геологическая карта охраны окружающей среды КГКК

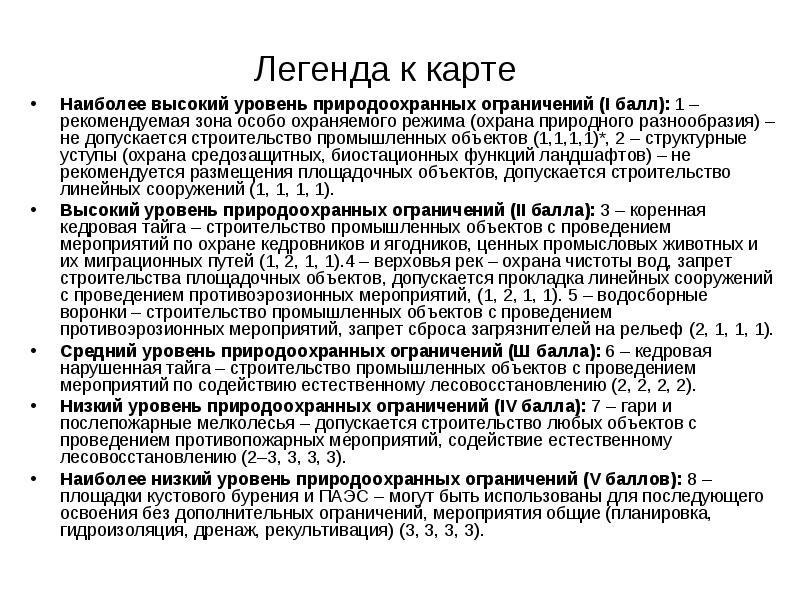

Легенда к карте
- Наиболее высокий уровень природоохранных ограничений (I балл): 1 – рекомендуемая зона особо охраняемого режима (охрана природного разнообразия) – не допускается строительство промышленных объектов (1,1,1,1)*, 2 – структурные уступы (охрана средозащитных, биостационных функций ландшафтов) – не рекомендуется размещения площадочных объектов, допускается строительство линейных сооружений (1, 1, 1, 1). Высокий уровень природоохранных ограничений (II балла): 3 – коренная кедровая тайга – строительство промышленных объектов с проведением мероприятий по охране кедровников и ягодников, ценных промысловых животных и их миграционных путей (1, 2, 1, 1).4 – верховья рек – охрана чистоты вод, запрет строительства площадочных объектов, допускается прокладка линейных сооружений с проведением противоэрозионных мероприятий, (1, 2, 1, 1). 5 – водосборные воронки – строительство промышленных объектов с проведением противоэрозионных мероприятий, запрет сброса загрязнителей на рельеф (2, 1, 1, 1). Средний уровень природоохранных ограничений (Ш балла): 6 – кедровая нарушенная тайга – строительство промышленных объектов с проведением мероприятий по содействию естественному лесовосстановлению (2, 2, 2, 2). Низкий уровень природоохранных ограничений (IV балла): 7 – гари и послепожарные мелколесья – допускается строительство любых объектов с проведением противопожарных мероприятий, содействие естественному лесовосстановлению (2–3, 3, 3, 3). Наиболее низкий уровень природоохранных ограничений (V баллов): 8 – площадки кустового бурения и ПАЭС – могут быть использованы для последующего освоения без дополнительных ограничений, мероприятия общие (планировка, гидроизоляция, дренаж, рекультивация) (3, 3, 3, 3).
