Рисунок 2.25 − Конструктивная схема машины МЛА-1А «Илана»

Навеска 1 предназначена для присоединения машины к трактору. Ограждение 2 служит для установки ящиков с кассетами и крепления механизма подачи. Механизм подачи 4 поддерживает и направляет движения кассеты 5 с сеянцами к звездочке лентопротяжного меха-низма 6.

Автоматическое устройство включает аппарат для подачи сеянцев, который состоит из кассеты и механизма ее протяжки. Кассета 5 пред-ставляет собой гибкую ленту из пластмассовых звеньев и служит для размещения и фиксации в ней сеянцев при помощи резинового зажима с поперечной прорезью (рисунок 2.26). Лентопротяжный механизм 6 слу-жит для синхронной кинематической связи вращения захватов и движе-ния кассеты 5.

Кассеты перед началом работы заряжаются посадочным материа-



лом и укладываются в ящики. Зарядка ленточной кассеты сеянцами производится вне пределов культивируемой площади. Во время рабо-ты кассеты выводятся через отверстие ящика и по направляющему валику поступают между подпружиненными роликами на профиль-ный ролик, где освобождаются от сеянцев захватами посадочного ап-парата.

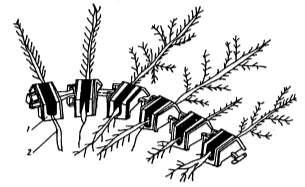

1 − кассета; 2 − сеянец

Рисунок 2.26 − Кассета с сеянцами

Посадочный аппарат 7 лучевого типа подает сеянцы в посадочную щель, образованную сошником 9. На горизонтальной оси, вращающейся в подшипниках, закреплен диск, к которому можно присоединить 6, 4 или 3 лучевых захвата, шаг посадки при этом будет равен 0,5, 0,75, 1,0 м. Захват имеет подвижную и неподвижную створки. Для открытия по-движных створок перед забором сеянцев из кассеты и закрытия их име-ется верхнее лекало. Для открытия створок захватов при высадке сеянцев предназначено нижнее лекало. Момент раскрытия и закрытия створок захватов регулируют перемещением лекал. Привод посадочного аппара-та 7 осуществляется от правого прикатывающего катка 8.

Черенковый нож 10 с тупым углом вхождения в почву разрезает перед сошником 9 встречающиеся в почве корни и порубочные остатки. Сош-ник 9 коробчатой формы, тупым углом вхождения в почву образует по-садочную щель. Загортачи 11, расположенные сзади сошника 9 по обеим его сторонам, подрезают пласты почвы, сдвигают их к центру борозды и засыпают корневую систему сеянцев в момент посадки. Прикатывающие катки 8 уплотняют почву около корневой системы высаженных сеянцев и обеспечивают привод аппарата.

Приспособление для обработки почвы предназначено для создания

двухотвальной борозды шириной 40 см и глубиной 5–7 см.

Внедрение в лесохозяйственное производство автоматических ле-сопосадочных машин позволяет значительно улучшить условия труда обслуживающего персонала, снизить производственный травматизм. Это особенно важно при работе на нераскорчеванных вырубках и об-лесении земель, загрязненных радионуклидами.

Агрегатируется с тракторами ТДТ-55, ДТ-75, МТЗ-80/82. Мас-са 550 кг. Глубина хода сошника – 25 см. Количество комплектов кассет – 4. Количество звеньев в кассете – 1 000 шт. Запас сеянцев на машине – 2 000 шт. Производительность основного времени –

2,6–3,5 км/ч.

Ход работы

1 Изучить устройство и работу посадочных аппаратов.

2 Зарисовать лучевой посадочный аппарат.

3 Изучить устройство и работу лесопосадочных машин для посад-ки сеянцев и саженцев в микропонижениях.

4  Зарисовать общий вид лесопосадочной машины МЛУ-1.

5  Изучить устройство и работу лесопосадочных машин для по-садки сеянцев и саженцев в микроповышениях.

6  Зарисовать общий вид лесопосадочной машины СЛ-2.

7  Изучить устройство и работу лесопосадочных машин с автомати-ческой подачей сеянцев.

8  Зарисовать общий вид лесопосадочной машины МЛА-1А «Илана».

Вопросы для самоконтроля

1  Каково устройство и технологический процесс работы МЛУ-1?

2  В каких условиях применяется машина МЛУ-1?

3  Каковы конструкция и порядок работы лесопосадочной машины МПМ-1?

4  В каких условиях применяется машина МПМ-1?

5  Каково устройство и технологический процесс работы СЛ-2?

6  В каких условиях применяется машина СЛ-2?

7  Каковы конструктивные особенности МЛА-1А «Илана»?

Практическое занятие 1

Подбор системы машин, последовательность выполнения механизированных лесохозяйственных работ

Основные понятия

Обоснование технологии выполнения лесокультурных и лесохозяйственных работ

Значительный объем современного лесокультурного фонда зани-мают вырубки − лесные площади, оставшиеся после проведения сплошнолесосечных рубок главного пользования.

Свежие вырубки представляют собой участки леса, на которых находятся пни, порубочные остатки, валежник и мелкотоварная дре-весина. Старые вырубки отличаются от свежих тем, что они зараста-ют малоценными или главными породами.

Наиболее рациональная технология создания лесных культур должна выбираться с учетом зональных особенностей вырубленных площадей (вырубок), условий местопроизрастания, наличия жизне-способного подроста, количества пней и давности рубки. Существен-ное влияние на технологию работ оказывают также количество пору-бочных остатков на вырубке, наличие поросли лиственных пород и степень задернения почвы.

Технологические операции лесовосстановления включают:

– предварительную подготовку площади (очистку от порубочных остатков, валежника, поросли, корчевку или фрезерование пней до уровня почвы);

– обработку почвы;

– посадку лесных культур;

– уход за лесными культурами.

В зависимости от условий работы на вырубках применяют различ-ные технологии и типы машин для создания лесных культур.



При создании лесных культур на вырубках в зависимости от кате-гории и состояния последних применяют:

– сплошную раскорчевку с последующей транспортировкой пней за пределы лесокультурной площади;

– полосную расчистку вырубок от порубочных остатков, валежни-ка и неликвидной древесины с корчевкой на полосе пней и смещени-ем их на прилегающую кулису;

– фрезерование надземной части крупных пней до уровня почвы на полосах шириной до 4 м;

– рыхление почвы полосами шириной 0,8–1,2 м на глубину 20 см с одновременным фрезерованием пней диаметром до 20 см и порубоч-ных остатков.

Сплошная раскорчевка вырубок из-за большой энергоемкости применяется в основном для подготовки площадей под базисные ле-сопитомники и семенные плантации, а также под плантационные культуры промышленного типа.

Наиболее широкое распространение получил способ полосной рас-чистки и раскорчевки вырубок, являющийся более дешевым и доста-точно эффективным. Полосная расчистка и раскорчевка вырубок дает возможность применения комплексной механизации всех последую-щих технологических операций лесовосстановления.

Обработка почвы должна создавать оптимальные условия для ком-плексной механизации всех последующих технологических операций, обеспечивать регулирование водного режима на дренированных поч-вах и ограничение избыточного доступа влаги к корневым системам высаживаемых культур на временно переувлажняемых и избыточно увлажненных почвах, а также снижать вредное воздействие травяни-стой растительности в зоне высаженных культур.

Обработка почв в лесном хозяйстве может быть сплошной и ча-стичной. В первом случае охватывается вся площадь и создается од-нородный агрофон, во втором обработка производится бороздами, полосами или площадками. Частичная обработка почвы распростра-нена на вырубках, участках с естественным возобновлением древес-ных пород, на склонах и т. д.

В соответствии с лесорастительными условиями создания и выра-щивания лесных культур применяются три основных вида обработки почвы:

– обработка почвы путем создания микропонижений;

– обработка почвы созданием микроповышений;

– обработка почвы вровень с ее поверхностью.



Посев семян и посадка сеянцев (саженцев) является основной и наиболее ответственной технологической операцией при создании лесных культур.

В настоящее время базовыми технологиями при создании лесных культур хвойных и лиственных (дуб) пород на вырубках являются следующие:

– на дренированных почвах посев семян с одновременной минера-лизацией почвы, посадка 2–4-летних сеянцев или 4–6-летних сажен-цев в дно борозды или на минерализованные полосы;

– на временно и постоянно переувлажняемых почвах посадка сеян-цев и саженцев в пласты или гряды с одновременным созданием дре-нирующих борозд и канав.

Немаловажной технологической операцией при создании лесных культур является агротехнический уход за ними с уничтожением травянистой растительности. Уход за лесными культурами выпол-няют дисковыми культиваторами, фрезерными культиваторами, кат-ками-осветлителями. На вырубках с постоянным избыточным увлажнением уход за культурами, посаженными в пласты, проводят химическим способом или окашиванием с помощью ручных мотоку-сторезов.

Работы по выращиванию сеянцев и саженцев в лесных питомниках во многом схожи с работами по выращиванию пропашных культур и многолетних насаждений в сельском хозяйстве, поэтому целый ряд их выполняется сельскохозяйственными машинами и орудиями.

Технологией выращивания посадочного материала предусмотрены следующие виды работ:

– основная подготовка почвы, которую производят плугами обще-го назначения, выпускаемыми промышленностью для сельского хо-зяйства;

– обработка паров гербицидами с целью уничтожения сорной рас-тительности. Ее ведут тракторными сельскохозяйственными опрыски-вателями;

– поверхностная обработка почвы (боронование), которую произ-водят перед посевом или посадкой дисковыми и зубовыми боронами, рыхление − культиваторами, измельчение комков на тяжелых почвах

−  фрезами, уплотнение − катками;

– нарезка посевных гряд и гребней под посев универсальными навесными грядоделателями и культиваторами-окучниками;

– планировка поверхности участков выравнивателями, выравнива-телями-грядоделателями или грейдерами-планировщиками;



– внесение прицепами-разбрасывателями и другими специальными машинами органических и минеральных удобрений в качестве основ-ной заправки почвы с целью ее обогащения питательными вещества-ми и улучшения физических свойств;
