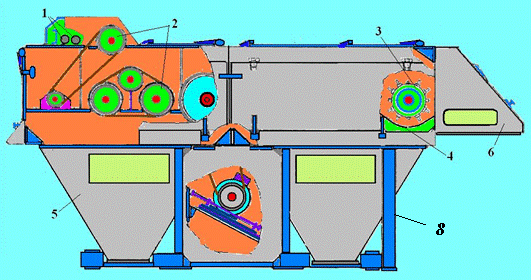

Рис. 19. Общий вид очистителя СЧ-02.

1 – питающие валики; 2 – привод; 3 – колковый барабан; 4 – колосниковая решетка (перфорированная сетка); 5 – бункер для сбора сора; 6 – лоток.

Техническая характеристика СЧ-02

Производительность по хлопку сырцу, кг/ч: I-III-сортов IV-сорта и подбора	6000 4500
Очистительный эффект, %	41-45
Колковый барабан: количество, шт. диаметр, мм частота вращения, об/мин	8 400 432
Колосниковая решетка: диаметр колосников, мм расстояние между колосниками, мм зазор между колосниками и колками, мм	10±0,1 5±0,15 16±4
Установленная мощность, кВт	11
Габаритные размеры, мм (ДхШхВ)	4403х2935х2150
Масса (со шкафом управления), кг	4380

Очистители крупного сора ЧХ-3М2, ЧХ-5 и РХ-1 предназначены для очистки хлопка-сырца средне - и длинноволокнистых сортов хлопка. Машины марки 1ХП и секции УХК агрегирует в поточную линию для очистки от крупных и попутно мелких сорных примесей. Очистители устанавливаются в технологическом процессе обычно после очистителей мелкого сора (СЧ-02, 1ХК, 6А-12М), а очистители ЧХ-3М2 образуют в технологическом процессе в один или две линии очистки (по 4-5 машин в линии).

Очиститель крупного сора ЧХ-3М-2 (рис. 20) предназначен для очистки хлопка-сырца всех сортов от крупных и мелких сорных примесей. Он состоит из питающих валиков 1, рыхлительного колкового барабана 2 с сетчатой поверхностью 3. Для отделения крупного сора установлены два пильчатых барабана 4, колосниковая решетка 6 и съемные щеточные барабаны 5, а также притирочная щетка 7, которая нанизывает летучки хлопка-сырца на гарнитуру барабана 4. Поступивший в очиститель хлопок через питающие валики подаются на рыхлительно-очистительный барабан, который разрыхляет хлопок, протаскивает его по сетчатой поверхности, при этом происходит выделение мелкого сора. Затем хлопок поступает на первый пильчатый барабан, на поверхности которого летучки разравниваются на зубья гарнитуры барабана. Летучки, насаженные на зубья, подвергаются ударно-встряхивающему воздействию о колосники, в результате чего нарушается связь между летучками и сором. Часть активного сора превращается в пассивный и сорные примеси под действием центробежных сил уходят в отходы. Хлопок-сырец с зубьев пил снимается щеточным барабаном и направляется во вторую секцию очистки и затем выводится из машины.

Выпавшие летучки в межколосниковые зазоры попадают в секцию регенерации, где повторно проходят процесс очистки и возвращаются в основной поток.

Рис. 20. Технологическая схема (поперечный разрез) очистителя крупного сора ЧХ-3М2.

1 – питающие валики; 2 – колково-рыхлительный барабан; 3 – сетчатая поверхность; 4 – пильчатый барабан; 5 – щёточный съемный барабан; 6 – колосники; 7 – притирочная щетка; 8 – регенерационный пильчатый барабан; 9 – направляющая плоскость; 10 – бункер для сбора сора; 11 – корпус машины.

Для средневолокнистых разновидностей общий очистительный эффект по первым сортам в зависимость от окружной скорости пильчатого барабана имеет вид

%,

где: м/с, , .

Для длинноволокнистых сортов общий очистительный эффект определяется: , (; ).

Для определения очистительного эффекта по крупному сору используем известную формулу:

(%)

Техническая характеристика ЧХ-3М2

Производительность по хлопку-сырцу, кг/ч	2000÷5000
Очистительный эффект (%) при исходной засоренности до 10%: I-II-сорт III-IV-сорт	75-80 65-70
Диаметр колкового барабана, мм	400
Частота вращения колкового барабана, об/мин	540
Диаметр пильчатых барабанов, мм	480
Частота вращения пильчатых барабанов, об/мин	280
Диаметр съемных барабанов, мм	300
Частота вращения, об/мин	970
Технологические зазоры: а) между колками и сеткой, мм б) между рабочей кромкой колосников и пильчатым барабаном, мм в) между лопастями питающих звездочек, мм	14-20 12-18 20-25
Установленная мощность, кВт привод пильчатых барабанов привод щеточных барабанов	7,5 5,5

Контрольные вопросы

1. Виды сорных примесей и их свойства.

2. Уловитель тяжелых сорных примесей.

3. Принцип работы очистителей мелкого и крупного сорных примесей..

4. Расчет очистительного эффекта очистителей.

Лекция 6.

Джинирование хлопка-сырца. Валичное джинирование.

План:

1. Общие понятия о джинировании хлопка-сырца.

2. Технологический процесс валичного джинирования.

3. Устройство, конструкция и принцип работы валичных джинов. Основные рабочие органы валичных джинов.

Хлопок-сырец после сушки до кондиционной влажности и очистки от сорных примесей поступает в главный корпус завода для джинирования. Джинирование является основной операцией в технологическом процессе первичной обработки хлопка, при которой из хлопка-сырца получают хлопковое волокно и хлопковые семена. Сущность джинирования заключается в захвате и механическом отрыве волокон от семян. Сила (степень) прикрепления волокна к семенам в 2-3 раза меньше прочности одиночного волокна, поэтому волокно в процессе джинирования отрывается от семени, сохраняя свои природные свойства (длина, тонина, степень зрелости, разрывную нагрузку и т. п.).

Осуществляется джинирование хлопка на валичных и пильных джинах. На валичных джинах перерабатывают длинноволокнистый хлопок первых сортов, а на пильных – средневолокнистый хлопок всех сортов и длинноволокнистый низких сортов. Объясняется это тем, что основным рабочим органом валичного джина, осуществляющим отрыв волокна от семян, является рабочий валик, ворсистая поверхность которого не оказывает вредного влияния на качество тонкого длинного и нежного волокна длинноволокнистого хлопка. На пильных же джинах рабочим органом является пильный цилиндр, отделение волокна от семян происходит в результате взаимодействия пильных дисков цилиндра и колосниковой решетки, при этом возможно отрицательное влияние на качество волокна и семян. Кроме того, при вращении образующего в процессе пильного джинирования в рабочей камере сырцового валика длинноволокнистый хлопок может сильно зажгучиваться, образуя в массе волокна пороки.

При джинировании должны быть обеспечены следующие технологические требования: полный съем прядомого волокна с семян, воздействие на волокно рабочих органов джина не должно приводить к образованию пороков, а также повреждению семян; летучки хлопка-сырца не должны попадать в выходящие из джина семена и в отходы; должны быть обеспечены высокий очистительный эффект по улюку и сорным примесям; возможность регулирования опушенности семян и волокнистости улюка.

Джинирование сопровождается некоторой очисткой волокна от сорных примесей, выделением из него улюка и появлением отдельных пороков джинирования, к которым относятся: кожица с волокном, рваное и перебитое волокно, узелки, завитки, жгутики, щуплые семена. Для предотвращения пороков джинирования требуется строгое соблюдение технологического режима работы оборудования и содержание его в постоянной исправности.

Технологический процесс валичного джинирования

Первым станком для отделения волокна от семян принято считать индийский чарка – джин (чаархи), появившийся за 300 лет до н. э. он состоит из двух валиков. Валики установлены горизонтально один над другим, плотно прилегая друг к другу. Оба валика могут вращаться в круглых цапфах, расположенных на двух вертикальных деревянных стойках, по одной с каждого конца валиков. На этом станке работают два человека, из которых один подает на валики летучки сырца, а другой отгребает волокно и следит за тем, чтобы семена не попадали в очищенный хлопок.

Впоследствии чарка-джин был несколько видоизменен путем усовершенствования валиков (рис. 21). На осях валиков 1 были установлены деревянные винтовые червячные шестерни 2. благодаря этому станок мог обслуживать один человек, который за одну рукоятку 3 вертел валики. На подобного типа валичных станках велось джинирование хлопка-сырца в течение двух тысячи лет.

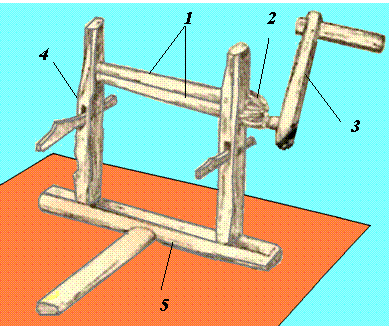

Рис. 21. Индийский чарка-джин

1 – деревянные валики; 2 – червячные шестерни; 3 – рукоятка; 4 – стойка; 5 – основа.

Валичные джины устанавливают в джинных цехах хлопковых заводов и их назначением является отделение механическим способом хлопкового волокна от семян у длинноволокнистых сортов хлопка.

К валичным джинам предъявляются следующие технологические требования: воздействие джинирующего валика и отбойного механизма на хлопок-сырец при волокнотделении не должно приводить к повреждению семян и образованию пороков волокна; в волокно не должны попадать поврежденные семена, а засоренность волокна должна быть минимальной; в семена должно быть исключено попадание летучек; для регулирования питания и очистки хлопка-сырца от сорных примесей джин должен быть агрегатирован с питателем-очистителем; для очистки волокна от улюка и сорных примесей в джин следует предусматривать волокноочистительный узел; в конструкции валичного джина должны быть предусмотрены приборы и механизмы для контроля и регулирования производительности, степени прижатия неподвижного ножа, температуры джинирующего валика и очистительного эффекта.
