В зависимости от конструкции отдельных узлов валичные джины разделяются по количеству джинирующих валиков на одноваличные и двуваличные. По конструкции отбойных приспособлений – на джины с отбойными приспособлениями, совершающими возвратно-поступательное движение и джины с отбойными механизмами, совершающими вращательное движение, которые, в свою очередь, подразделяются на механизмы с жестким отбоем и с мягким отбоем.

Критериями технологической оценки валичного джина является сумма пороков и засоренность волокна после джинирования, очистительный эффект джина по сорным примесям, поврежденность семян и зажгученность волокна.

Сущность валичного джинирования заключается (рис. 22) в затаскивании поверхностью вращающегося рабочего барабана 1 волокон хлопка под неподвижный нож 2, прижатый к этому барабану (валику), и последующем отбое семян у кромки ножа отбойным валиком 3.

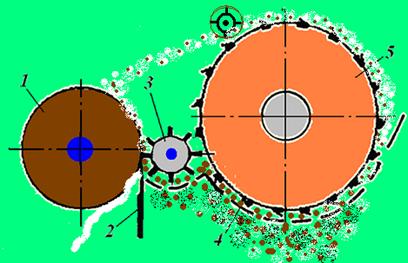

Рис. 22. Основные рабочие органы непосредственно участвующие при валичном джинировании.

1 – рабочий барабан; 2 – неподвижный нож; 3 – отбойный валик; 4 – сетчатая поверхность; 5 – игольчатый барабан.

Процесс валичного джинирования происходит следующим образом: летучки хлопка-сырца из-под питателя джина подаются на поверхность рабочего барабана (валика), который выполнен из кожзаменителя КМК или РКМ. Барабан 1 шероховатой поверхностью захватывает волокно летучки и транспортирует её в зону джинирования, где волокно, за счёт силы трения о рабочий барабан, протаскивается за кромку неподвижного ножа 2, при этом семена пройти в зазор не могут. Отбойный валик 3, своими молоточками (лопастями), при вращении отбрасывает семена у рабочей кромки ножа и транспортирует их по сетчатой поверхности 4, где очищенные семена выпадают в зазоры сетки и уходят из процесса. Недоджинированные семена игольчатым барабаном 5, обратно возвращаются в зону джинирования, и процесс продолжается до полного оголения семян от волокна.

На рис. 23 дана схема действия сил в зоне контакта неподвижного ножа с джинирующим валиком.

Рис. 23. Схема сил действующих в зоне контакта неподвижного ножа с джинирующим валиком.

Сила, стремящаяся оторвать волокна от семян без участия отбойного устройства, в зоне контакта определяется по формуле:

, (1)

где: – составляющая силы , противодействующая затягиванию волокна под неподвижный нож;

(2)

N – сила прижатия неподвижного ножа к рабочему валику

и – сила трения волокна о рабочий валик и неподвижный нож;

(3)

и – коэффициент трения волокна о рабочий валик и о поверхность неподвижного ножа.

Заменив в формуле (1) значения и из формул (2), (3) после преобразования ее получим:

.

Неподвижный нож устанавливают таким образом, что и формулу можно записать так:

Из уравнения видно, что сила отрыва волокна зависит от силы прижатия на единицу длины ножа и разности коэффициентов трения. Если величина превышает силу закрепления волокон, происходит джинирование хлопка-сырца. На силу отрыва , как указывалось выше, влияет сила прижатия неподвижного ножа к рабочему валику, с увеличением которой могут изменяться и коэффициенты трения (). Характер их изменения определяется экспериментальным путем. По опытным данным для кожаных валиков оптимальное значение силы прижатия ножа н/см. Неподвижный нож рекомендуется устанавливать ниже центра джинирующего валика на 3-4 мм.

С ростом силы прижатия уменьшается дробленность семян, повышается производительность валичного джина и снижается полная опушенность семян. Но увеличение силы свыше 75 н/см приводит к ускоренному износу кожаного валика и его подгоранию.

Устройство, конструкция и принцип работы валичных джинов.

Валичный джин ДВ-1М (рис. 24) предназначен для джинирования длиноволокнистого хлопка-сырца, в том числе посевного влажностью не более 8%, на хлопкоочистительных заводах валичного джинирования.

Валичный джин состоит из следующих сборочных узлов: питания и очистки хлопка-сырца от сорных примесей, подачи хлопка-сырца в зону джинирования, узел джинирования, который устанавливается на подвижной каретке, и вспомогательные устройства для вывода волокна, семян и отходов.

Особенностью конструкции джина ДВ-1М является многоударный отбойный орган, обеспечивающий высокую производительность. Хлопок-сырец из шахты поступает в питатель, где питающие лопастные валики 1, вращаясь навстречу друг другу, подают хлопок на колковый барабан 2, который, протаскивая его по сороудалительной сетке 3, разрыхляет, очищает от мелких сорных примесей и выбрасывает на лоток. Далее по лотку хлопок подается к игольчатому барабану 5. В месте встречи с ним потока хлопка образуется сырцовый валик. Иглы игольчатого барабана захватывают хлопок и передают его в зону разравнивающего 6 и ускоряющего 7 валиков (барабанов). Разравнивающий барабан оставляет на зубьях игольчатого барабана 5 только надежно нанизанные отдельные дольки хлопка, а остальные сбрасывает на валик и в лоток. Ускоряющий барабан снимает с игл хлопок и набрасывает на поверхность отбойного барабана 8, протаскивает по защитному козырьку до соприкосновения с рабочим барабаном 9. Волокна летучек сцепляются с ворсинками рабочего барабана и протаскиваются под нож 12, при этом семена подтягиваются к рабочей кромке ножа. Отбойный барабан лопастями отрывает их от волокон и протаскивает по перфорированной сетке расположенной под отбойным барабаном. Семена без волокна проваливаются через отверстия сетки и выводятся из джина, а семена с неполностью снятым волокном набрасываются лопастями на игольчатый барабан и проходят повторный путь вместе с основной массой хлопка-сырца до полного оголения семян.

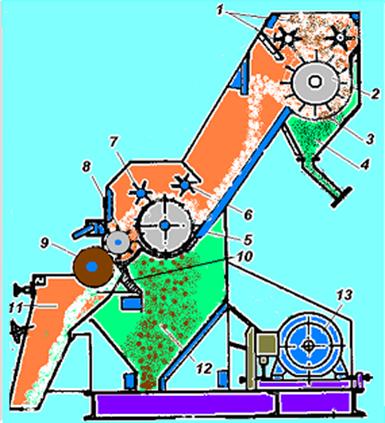

Рис. 24. Технологическая схема (поперечный разрез) валичного джина марки ДВ-1М.

1 – питающие валики; 2 – колковый барабан; 3 – сетчатая поверхность; 4 – бункер для сора; 5 – игольчатый барабан; 6 – разравнивающий валик; 7 – ускоряющий валик; 8 – отбойный барабан (валик); 9 – рабочий барабан (валик); 10 – неподвижный нож; 11 – лоток; 12 – бункер для оголённых семян; 13 – электромотор.

Волокно, увлеченное ворсистой поверхностью рабочего барабана, в виде уплотненного холста по лотку 11 подается в выгрузочную шахту и далее в транспортные средства.

Улючные канавки, нарезанные на рабочей поверхности барабана по винтовой линии, облегчают прохождение под нож улюка и мелкого сора, предотвращая образование забоев.

Техническая характеристика валичного джина ДВ-1М

Производительность по волокну, кг/ч	100 ÷ 130
Содержание летучек в семенах, % , не более	2,0
Очистительный эффект, %	45 ÷ 50
Прирост механической поврежденности семян, % не более	2
Остаточная волокнистость джинированных семян, г	0,14
Частота вращения рабочего барабана, об/мин	220
Частота вращения отбойного барабана, об/мин	315
Диаметр отбойного органа, мм	150
Диаметр рабочего барабана нового, мм	190
Диаметр рабочего барабана изношенного, мм	120
Диаметр питающих валиков, мм	140
Диаметр колкового барабана, мм	340
Технологические зазоры в мм, между: - отбойным и рабочим барабанами - отбойным барабаном и козырьком - отбойным барабаном и ножом - отбойным барабаном и сеткой - игольчатым барабаном и сеткой - передней кромкой сетки и прижимной планкой ножа, не более - колковым барабаном питателя и сеткой	0,5 ÷ 1,0 0,5 ÷ 2,0 0,5 ÷1,5 12 13 2 13
Диаметр ячейки сетки под игольчатым барабаном, мм	13
Установленная мощность, кВт	7,7
Габаритные размеры, мм: ДхШхВ	1670х1840х2025
