1. Выполнить конспект теоретического материала по монтажу волоконно-оптических проводок и начертить схемы рис. 1, 2, 3 и 4.
2. Ознакомиться с технологией сварки волоконно-оптических проводок с помощью комплекта КСС-111.
3. Изучить технологию монтажа соединительной муфты волоконно-оптического кабеля.
V. ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ
1. Что такое ВОЛС и ВОСП и где они применяются?
2. Как устроен волоконный световод?
3. Приведите примеры типов и марок оптических кабелей.
4. Как определяется коэффициент затухания оптического кабеля?
5. Назовите способы прокладки оптических кабелей.
6. Назовите виды соединения оптического кабеля.
7. Расскажите о методе электродуговой сварки волокон оптического кабеля.
8. Из каких основных составных частей состоит комплект для сварки КСС-1?
9. Как соединяются оптические кабели с помощью муфт?
ЛАБОРАТОРНАЯ РАБОТА № 2
МОНТАЖ ЭЛЕКТРИЧЕСКИХ ПРОВОДОК И СИЛОВЫХ КАБЕЛЕЙ
Цель работы: Изучить способы монтажа электрических проводок, требования к прокладке электрических проводок, конструкции приспособлений для облегчения монтажа, технологию монтажа.
I. ТРЕБОВАНИЯ К ПРОКЛАДКЕ ПРОВОДОК
Электрические проводки прокладывают по кратчайшему расстоянию между соединяемыми приборами с минимальным числом поворотов параллельно стенам и перекрытиям и во избежание электрических помех по возможности дальше от технологического оборудования, электрооборудования, силовых и осветительных линий.
Места прокладки электрических проводок должны быть доступны для монтажа и обслуживания. Особо повышенные требования предъявляют к прокладке измерительных электрических проводок в связи с тем, что нарушение правил их прокладки может привести к снижению точности показаний всей измерительной системы, а в отдельных случаях — к выходу ее из строя.
Если специальных указаний в проекте нет, кабели с металлическими оболочками к приборам и средствам автоматизации прокладывают на расстоянии в свету не менее 100 мм от параллельно проложенных кабелей другого назначения, а кабели с неметаллическими оболочками для измерительных цепей автоматизации — на расстоянии не менее 50 мм от других кабелей к приборам и средствам автоматизации.
При параллельной прокладке с трубопроводами, заполненными горячей жидкостью, электрические проводки надежно защищают от воздействия высокой температуры.
Пересечения кабелями и проводами трубопроводов можно выполнять на расстоянии не менее 50 мм m последних, a oт трубопроводов с горючими жидкостями — не менее 100 мм. Если нельзя выполнить эти требования, кабели и провода прокладывают в этих местах в бороздах, изоляционных или защитных металлических трубах. В местах пересечения с трубопроводами, несущими химически активные вещества, кабели защищают гильзами из водогазопроводных труб, закрепляемыми на несущих конструкциях.
Электрические проводки надежно защищают от сотрясения, вибрации или механических повреждений, а также от вредных влияний влаги, агрессивных газов и пыли.
Для защиты от механических повреждений и воздействий окружающей среды электрические проводки прокладывают в коробах, гибких металлических рукавах, пластмассовых или стальных трубах. Стальные трубы в целях экономии металла применяют только в случаях, обоснованных в проекте.
Кабели рекомендуется прокладывать при положительной температуре окружающего воздуха. Перед раскаткой барабан устанавливают так, чтобы кабель раскатывался в сторону, обратную указательным стрелкам на шеках барабана. Для облегчения сматывания кабеля барабаны устанавливают на специальные кабельные домкраты или на приспособление для подъема барабанов и раскатки кабеля (рис. 3).
При подъеме кабельного барабана домкратами типа ДК-3 (рис. 1, а) последние устанавливают с обеих его сторон. Используя отрезок трубы, вращают гайку 3, при этом винт 2 перемешается вдоль вертикальной оси. Эту операцию выполняют до тех пор, пока отверстия в проушинах винтов 7 не совпадут с отверстиями в кабельном барабане. Затем через эти отверстия продевают стержень (трубу, лом и т. п.) и поднимают барабан на высоту, обеспечивающую его свободное вращение и размотку кабеля.

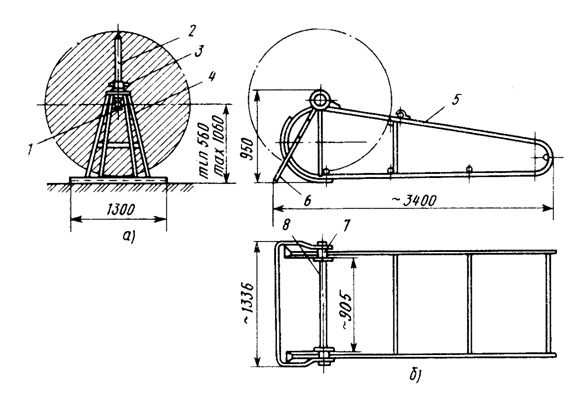

1 – проушина; 2 – винт; 3 – гайка; 4 – стойка; 5 – каркас; 6 – упорная скоба; 7 – цапфа; 8 – ось
Рисунок 1 – Кабельный домкрат ДК-3 (а) и приспособление для подъема кабельных барабанов (б)
Подъем кабельного барабана с помощью приспособления, показанного на рис. 1, б, осуществляют следующим образом. В отверстие барабана вставляют трубу-ось 8. Двое рабочих подводят приспособление цапфами 7, имеющими боковые вырезы, под выступающие из барабана концы трубы-оси. Затем приспособление всей нижней поверхностью прижимают к земле, откидывают скобу 6 до упора и кабельный барабан готов к размотке.
Зимой перед раскаткой кабели прогревают в теплых помещениях (при температуре 5...10°С — не менее 3 сут, при 10...25°С — не менее 1,5 сут) или подключением к сварочному трансформатору. Для электропрогрева внутренний конец кабеля на барабане разделывают, соединяют между собой все жилы и герметизируют это соединение. Наружный конец разделывают в виде концевой заделки в стальной воронке, заливаемой морозостойкой кабельной массой, и подключают к сварочному трансформатору. После отключения от сети в течение 40 мин прогретый кабель должен быть размотан. При температуре окружающего воздуха во время прокладки ниже —10°С или при более длительном времени раскатки (>40 мин) прогревание ведут и в процессе прокладки.
Кабели с резиновой изоляцией в поливинилхлоридной или свинцовой оболочке допускается прокладывать без предварительного подогрева, если температура окружающего воздуха в течение суток до начала прокладки была хотя бы временно не ниже —15°С (—20°С).
II. ПРОКЛАДКА КАБЕЛЕЙ В ПРОИЗВОДСТВЕННЫХ
ПОМЕЩЕНИЯХ И ПО ТЕРРИТОРИИ ПРОМЫШЛЕННЫХ
ПРЕДПРИЯТИЙ
Кабели в производственных помещениях прокладывают открыто (по стенам, перекрытиям и колоннам) и скрыто (в каналах), по территории промышленных предприятий также открыто (на эстакадах или несущих конструкциях) и скрыто (в туннелях либо непосредственно в земле).
Перед прокладкой проверяют состояние кабелей на барабанах наружным осмотром.
Для прокладки кабелей применяют опорные и несущие конструкции (рис. 2), собираемые из перфорированных металлических профилей, и крепежные детали (скобы, болты, гайки и шайбы). Одиночные кабели прокладывают на крючках-подвесах 4 (см. рис.), закрепляемых в стойках.

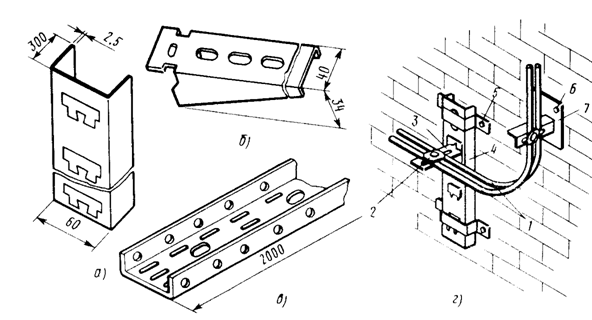

1 – кабели; 2 – безлапковая скоба; 3 – полки с перфорацией; 4 – стойка; 5 – скоба; 6 – дюбель; 7 – кронштейн; а – стойка; б – полка; в - лоток
Рисунок 2 – Металлоконструкции для прокладки проводок и кабелей
Кабели, прокладываемые горизонтально, следует жестко закреплять на поворотах трассы с обеих сторон, а кабели, прокладываемые на вертикальных участках, крепят на каждой опоре. Пример прокладки и крепления кабелей на конструкциях показан на рис. 2, г.
Независимо от расстановки опорных кабельных конструкций кабели закрепляют на расстоянии не более 0,5 м от соединительных коробок, муфт и концевых заделок. При закреплении небронированных кабелей соблюдают осторожность, чтобы не повредить их оболочку. Для этой цели применяют эластичные прокладки под опоры и скобы, которые должны быть шире опор и скоб на 5...6 мм.
Кабели с поливинилхлоридной оболочкой, проходящие в помещениях, прокладывают в местах, где они не могут быть повреждены грызунами, или защищают их коробами или сетками. Кабели в полу и междуэтажных перекрытиях прокладывают в кабельных каналах или трубах
Кабели и провода к приборам и средствам автоматизации, прокладываемые совместно с силовыми и контрольными кабелями другого назначения, в кабельных каналах и туннелях располагают на противоположных стенах каналов и туннелей.
Перед рытьем траншеи для прокладки кабелей в земле ее трассу после разбивки (наметки) геодезистами принимает ответственный руководитель монтажных работ совместно с представителем заказчика. В процессе приемки проверяют соответствие геодезической разбивки проекту и наличие отметок в местах пересечения трассой трубопроводов, колодцев и других подземных устройств. Перед укладкой кабеля дно траншеи очищают от камней, комьев земли и строительного мусора, посыпают рыхлой землей слоем толщиной не менее 100 мм; в местах пересечения с другими подземными коммуникациями и дорогами закладывают асбестоцементные или бетонные трубы для защиты кабелей от возможных повреждений при ремонте соседних коммуникаций.
Для механизации работ по прокладке кабеля в траншеях длиной более 50 м применяют ручные или электрические лебедки, а на протяженных линиях (300 м и более) — кабельные транспортеры. На последних устанавливают на кабельных домкратах один или два барабана с кабелем, который разматывается с барабана по мере удаления транспортера, медленно передвигающегося параллельно траншее.
Глубина заложения кабельных линий от планировочной отметки 0.7 м. В виде исключения допускается уменьшать глубину заложения кабелей до 0,5 м на участках длиной до 5 м при вводе кабелей в здания, а также в случаях пересечения их с подземными сооружениями при условии зашиты кабелей от механических повреждений (например, путем прокладки в трубах).
В районах вечной мерзлоты или с тропическим климатом глубину заложения кабелей принимают в соответствии с проектом. Кабели укладывают с запасом по длине (змейкой) 1... 3%, достаточным для компенсации возможных смещений почвы и деформаций, вызванных изменением температуры внешней среды.
Во избежание повреждения оболочки и изоляции кабели засыпают слоем земли, толщиной не менее 100 см. На участках, где возможны механические повреждения (например, в местах частых раскопок), кабели защищают плитами или красным кирпичом, уложенным в один слой поперек трассы.
На прокладку кабелей в земле составляют акт на скрытые работы по установленной форме.
III. ПРОКЛАДКА ЭЛЕКТРИЧЕСКИХ ПРОВОДОК В ЗАЩИТНЫХ ТРУБАХ, ЛОТКАХ И КОРОБАХ
|
