Стальные трубы. Для открытых и скрытых внутренних и наружных электропроводок во всех установках и средах (кроме взрывоопасных, где применяют стальные водогазопроводные обыкновенные трубы) применяют тонкостенные (легкие) трубы. Стальные электросварные трубы разре­шены только для электропроводок в сухих, жарких, влажных и пыльных помещениях.

Защитные трубные проводки во всех случаях монтируют крупными блоками, изготовленными и собранными в заготовительных мастерских монтажных управлений. Форма защитных трубных проводок должна быть максимально приближена к прямой линии.

При изгибании труб применяют нормализованные углы пово­рота 90, 120 и 135° и радиусы изгиба 400, 800 и 1000 мм. Радиус изгиба 400 мм следует применять для труб, прокладываемых в перекрытиях, и для вертикальных выходов; 800 и 1000 мм — при прокладке труб в монолитных фундаментах и монтаже в них кабелей с однопроволочными жилами. При заготовке пакетов и блоков труб также применяют указанные нормализованные углы и радиусы изгиба.

Заготовляют защитные трубы, как правило, в монтажно-заготовительных мастерских, однако в отдельных случаях (например, для обхода, не предусмотренного проектом препятствия) бывает необходимо произвести нарезку, райберовку или другие операции непосредственно на площадке. Для нарезания резьбы и райберовки водогазопроводных труб применяют cgtwbfkmyjt приспособление, которое состоит из приводной рукоятки с трещоткой. Рукоятка комплектуется шестью обоймами с плашками для нарезания трубной цилиндрической или конической резьбы 1/2", 3/4", I", а также райбером для снятия заусенцев с внутренней кромки труб размером до 2". Для нарезания резьбы в головку приводной рукоятки встав­ляют обойму с соответствующей плашкой. Обойма обеспечивает не только установку плашки, но и ее центрирование относительно обрабатываемой трубы. Для райберовки концов труб в приводную рукоятку вставляют райбер, снабженный рукояткой для его центрирования при вводе в обрабатываемую трубу. Усилие, с кото­рым райбер обрабатывает трубу, пропорционально усилию, прила­гаемому к приводной рукоятке.

НЕ нашли? Не то? Что вы ищете?

Неразъемные соединения защитных труб выполняют электри­ческой сваркой. Такие соединения при толщине стенок труб более 2 мм разрешены в помещениях всех классов, кроме взрывоопасных. Во всех случаях сварку производят только с использованием наклад­ной муфты.

Разъемные соединения выполняют с помощью соединительных частей стальных или из ковкого чугуна с цилиндрической резьбой, протяжных коробок и муфт с накатной резьбой.

Во влажных, пыльных, сырых и особо сырых помещениях и помещениях с химически активной средой соединительные части устанавливают с уплотнением резьб, а протяжные коробки (рис. 3) — с уплотнением мест ввода труб в коробки. Резьбовые соединения уплотняют льняной пряжей, пропитанной суриком или белилами, тертыми на олифе. В сухих и жарких помещениях с нормальной средой соединительные части, электрофитинги и про­тяжные коробки не уплотняют.

1- провода или кабели; 2 – сальники; 3 – гайки; 4 – защитные трубы

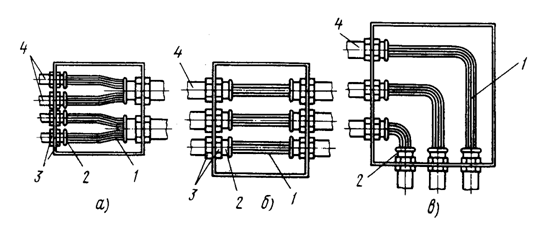

Рисунок 3 – Протяжные коробки для электропроводок, прокладываемых в защитных трубах (а – переходная; б – протяжная; в – угловая протяжная)

Расстояния между протяжными коробками не должны превы­шать: на прямых участках — 75 м, при одном изгибе трубы —50 м, при двух изгибах —40 м, при трех изгибах —20 м.

При переходе защитных трубопроводов из сухих помещений в сырые или из отапливаемых помещений в неотапливаемые в трубах образуется конденсат. Во избежание повреждений изоляции электрических проводов конденсат отводят, для чего защитные трубопроводы прокладывают с уклонами, значение которых опре­деляют в зависимости от местных условий, но не менее 1:100. Для отвода конденсата используют также тройниковые и крестовые соединительные части. Со стороны сырых или неотапливаемых помещений на защитных трубопроводах устанавливают водосброс­ные трубки, а со стороны сухих или отапливаемых — разделитель­ные уплотнения.

Открыто проложенные стальные трубы крепят скобами (см. рис. 105) или хомутами. Расстояние между креплениями открыто про­ложенных защитных труб на горизонтальных и вертикальных учас­тках зависит от условного прохода трубы:

Условный проход трубы, мм, не

более ..................... 20(3/4") 40(1/2") 50(2")

Расстояние между креплениями, м 2,5 3 4

Кроме того, открытые электропроводки в защитных трубах дополнительно закрепляют на расстоянии не далее чем на 0,8 м от приборов, аппаратуры, исполнительных механизмов и т. п. и не далее чем на 0,3 м от протяжных коробок. Гибкие металлические рукава закрепляют через каждые 0,5...0,75 м.

Защитные трубопроводы, прокладываемые открыто и в поме­щениях с химически активной средой, защищают от коррозии окраской их внутренней и наружной поверхностей битумным № 000 или каменноугольным лаком. Окрашивают также скобы, метизы, соединительные части и несущие конструкции, если они не имеют гальванических антикоррозионных покрытий.

Провода протягивают только в полностью смонтированные трубопроводы. Открытые концы проложенных и закрепленных защитных труб до протяжки в них проводов закрывают деревянными или пластмассовыми заглушками, чтобы в трубы не попадала грязь. Чтобы не повредить изоляции проводов при протягивании в защитные трубы, в концы труб предварительно вставляют пласт­массовые втулки.

Перед затягиванием проводов защитный трубопровод очищают внутри и снаружи и продувают сжатым воздухом, а затем вдувают в него тальк.

Затягивание проводов в трубопровод—одна из самых трудоемких операций при монтаже. Во время прокладки в защитные трубопроводы затягивают стальную проволоку диамет­ром 1...2 мм или стальной трос таким образом, чтобы его концы выступали из концов трубопровода. На одном из выступающих концов делают петлю, к которой привязывают подготовленные для протяжки провода, собранные в жгут (процесс изготовления жгута из проводов и работа жгутовальной машины. Конец жгута из проводов привязывают к проволоке или канату. Если проводов в жгуте немного, его протягивают вручную, а если много — ручной лебедкой. Для облегчения затяжки проводов в защитные трубы могут быть использованы специальные захваты (рис.4, а). Для удобства эксплуатации и замены в случае необходимости отдельных поврежденных проводов по мере протягивания в трубопровод освобождают жгут от перевязок из шпагата.

б – проволочный чулок; в – рычажный зажим; в – конусный зажим

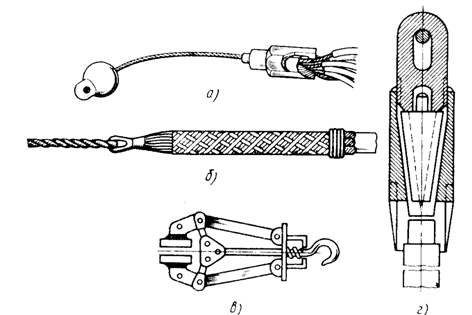

Рисунок 4 – Захват для затяжки проводов в трубы (а) и приспособления для крепления кабеля к канату лебедки (б-г)

Провода, проложенные в защитных трубах, которые расположены вертикально или под углом до 45° к горизонтальной плоскости, при длине вертикального участка более 20 м закрепляют зажимами или другими устройствами, помещаемыми в протяжных коробках или электрофитингах.

Во избежание попадания влаги внутрь трубопровода провода затягивают в сухую погоду и закрывают все крышки протяжных коробок сразу же по окончании протяжки.

Пластмассовые трубы. Для защиты электрических проводок систем автоматизации применяют пластмассовые трубы из полиэтилена, полипропилена и поливинилхлорида (винипласта). Они имеют ряд общих свойств и существенных отличий, которые определяют их области применения. Так, полиэтиленовые трубы морозоустойчивы, негигроскопичны, однако они подвержены ста­рению и горючи, плохо склеиваются. Полипропиленовые трубы более термостойки, но обладают повышенной хрупкостью при отрицательных температурах. Винипласт водостоек и негорюч, обла­дает высокой механической прочностью, хорошо обрабатывается на металлорежущих станках, сваривается и склеивается, химически стоек к воздействию агрессивных сред. Недостатки винипласта: слабая сопротивляемость удару, низкая теплостойкость, хрупкость при температуре ниже нуля и большой коэффициент линейного расширения.

В монолитных строительных основаниях, например фундамен­тах, полах и т. п., применяют, как правило, полиэтиленовые трубы. Наибольшее распространение получили поливилхлоридные (винипластовые) трубы.

Физико-механические свойства винипласта позволяют приме­нять винипластовые трубы для защиты открытых электропроводок в сухих, влажных, сырых, особо сырых и пыльных помещениях, а также в помещениях с химически активной средой только по несгораемым и трудносгораемым стенам, перекрытиям и конст­рукциям. Кроме того, винипластовые трубы допускается применять в пожароопасных зонах в пределах одного помещения каждого этажа производственных зданий и сооружений промышленных пред­приятий и предприятий агропромышленного комплекса.

Скрытую электропроводку в винипластовых трубах по сгорае­мым стенам, перекрытиям и конструкциям прокладывают по слою листового асбеста толщиной не менее 3 мм или по штукатурке толщиной не менее 5 мм, а затем трубы заштукатуривают слоем штукатурки толщиной не менее 10 мм над трубой.

Скрытые электропроводки в полах помещений выполняют в толще подготовки полов на глубине, обеспечивающей замоноличивание труб слоем бетонного раствора толщиной не менее 20 мм.

Защитные пластмассовые трубы запрещается применять во взрывоопасных помещениях, в детских яслях и садах, больницах, вычислительных центрах, а также выполнять открытую прокладку защитных винипластовых труб в зрительных залах, на сценах и в кинобудках зрелищных предприятий и клубов.

Температура окружающей среды в помещениях, где проклады­вают пластмассовые трубы, должна быть в пределах от —20 до +60°С.

В настоящее время выпускают комплекты нормализованных элементов винипластовых труб и некоторых установочных изделий к ним. В такие комплекты кроме труб входят протяжные пластмас­совые соединительные муфты и отводы, уплотнительные втулки, а также клей БМК-5К в тубах.

Монтаж электрических проводок систем автоматизации в защитных пластмассовых трубах выполняют в соот­ветствии с правилами для электропроводок в стальных трубах, но есть существенные отличия в технологии. Вследствие большого коэффициента линейного расширения пластмассовых труб требуе­мые расстояния между ними и трубами отопления и горячего водоснабжения при параллельной прокладке должны быть не менее 100 мм, при пересечении—не менее 50 мм.
