Изучение конструкций герметизирующих устройств ГРК и способов их запасовки (стр. 2 )

- в процессе извлечения герметизатора через открытый конец трубы в случае обнаружения негерметичности его составных частей или перед монтажом задвижки (соединительной детали) с фланцевым соединением;

- при углах наклона нефтепровода до 90 угл. градусов включительно.

4.1.1.2 Технические характеристики

Технические характеристики герметизаторов приведены на Рис.1,2.

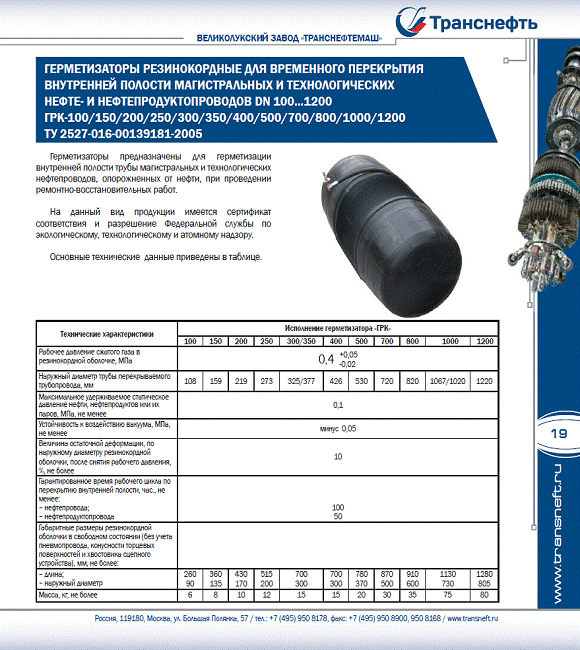

Рис.1. Технические характеристики герметизаторов ГРК

Рис.2. Технические характеристики герметизаторов ПЗУ

Рис.2. Технические характеристики герметизаторов ПЗУ

Условное обозначение исполнений герметизаторов и вспомогательного оборудования:

«Герметизаторы резинокордные «ГРК-100/150/200/250/300/350/

400/500/700/ 800/1000/1200» ТУ 2527-016-00139181-2005;

«Комплект вспомогательного оборудования «КВО-1», «КВО-2», «КВО-3», «КВО-4», «КВО-5» ТУ 2527-016-00139181-2005, где:

100/150/200/250/300/350/400,500,700,800,1000,1200 – условный диаметр перекрываемого нефтепровода;

«КВО-1» - комплект вспомогательного оборудования для «ГРК-400/500»;

«КВО-2» - комплект вспомогательного оборудования для «ГРК-700/800»;

«КВО-3» - комплект вспомогательного оборудования для «ГРК-1000/1200».

«КВО-4» - комплект вспомогательного оборудования для «ГРК-100/150/200».

«КВО-5» - комплект вспомогательного оборудования для «ГРК-250/300/350».

4.1.1.3 Состав герметизаторов

Герметизаторы (Рис.3) состоят из: оболочки резинокордной поз.1, пневмопровода поз. 5, переходника с гайкой поз.6, вентиля переходника поз.7, штуцеров поз.8,16 для подсоединения внешних элементов пневмосистемы. В штуцер поз.8 установлен рым-болт поз.9, используемый для присоединения медной проволоки при монтаже штуцера поз.8 через отверстие в стенке трубы нефтепровода. На вентиль поз.10 накручен хвостовик сцепного устройства поз. 12, закрепленный винтом поз.13.

Герметизаторы применяются совместно с комплектами вспомогательного оборудования «КВО-1/2/3/4/5».

В состав комплектов вспомогательного оборудования входят:

Решетка защитная, Штанга монтажная, Блок подачи воздуха Блок контроля давления БК-04.00.000 – 2 шт., Узел контроля давления / вакуума– 2шт., Рукав узла подачи воздуха, Переходник рукава герметизатора– 2 шт., Редуктор высокого давления тип РВ-90 или редуктор баллонный газовый БКО-50-4, Сверло Ø 12 ГОСТ 10902-77, Сверло Ø 10,2 ГОСТ 10902-77, Комплект метчиков М 12 ГОСТ 3266-81, Хомут «Либра» 12-18 – 4 шт., Устройство для запасовки и центрирования, Ключ, Лебедка, Кожух защитный, Стропа текстильная ленточная СТЛ-0-000 (В=120 мм) L=4000 мм – 2 шт.,Ключ шестигранный S=6 мм, Втулка соединительная.

Описание и порядок применения вспомогательного оборудования приведены в Разделах 4.1.1.4 и 5.

4.1.1.4 Устройство и работа составных частей герметизаторов и комплекта вспомогательного оборудования

4.1.1.4.1 Герметизаторы (Рис.3) предназначены для установки во внутреннюю полость нефтепровода через открытый конец

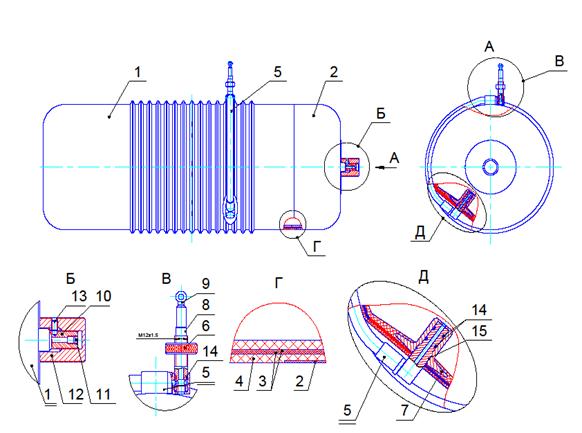

Рис.3. Герметизатор ГРК

1-оболочка резинокордная;2-слой огнеупорной резины;3-слой корда;4- слой

покровной резины;5-пневмопровод;6- переходник с гайкой;7-вентиль;8-туцер;

9-рым-болт;10-вентиль;11-заглушка;12-хвостовик сцепного устройства;

13-винт;14-кольца уплотнительные;15-штуцер угловой

трубопровода и герметизации отсеченного участка нефтепровода за счет подачи в оболочку рабочего давления (0,4 ± 0,02) МПа.

Оболочка резинокордная поз.1 имеет цилиндрическую форму с плоскими днищами, на одном из днищ (обращенном к открытому концу нефтепровода) нанесен слой огнеупорной резины поз.2. Для подачи сжатого газа служит пневмопровод поз. 5 с гайкой поз.6, штуцером 8, угловым штуцером поз. 16. Вентили поз.7, поз.10 завулканизированы между слоями покровной резины и слоями корда на цилиндрической и торцевой части резинокордной оболочки. Штуцер поз. 8 с пневмопроводом поз.5 соединен с помощью резьбового соединения.

Для герметизации соединения штуцеров поз.8 с пневмопроводом поз.5 и вентилем поз. 7 служат уплотнительные кольца поз. 14.

4.1.1.4.2 Решетка защитная ( Рис.4) с лебедкой поз.8 ( Рис.4) используется для демонтажа герметизатора из внутренней полости нефтепровода и обеспечивает защиту персонала от опасных воздействий

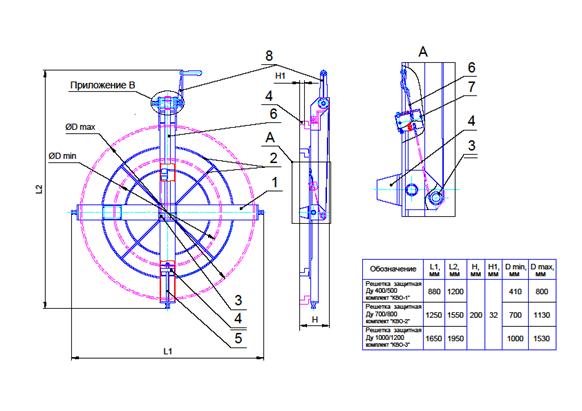

Рис.4. Решетка защитная с лебедкой

1-профиль П - образный;2-защитные стержни;3-ролик;4-захват;5-винт;

6-стропа;7-втулка соединительная; 8-лебедка

вакуума в случае его возникновения. Решетка защитная (Рис.4) выполнена из металлических элементов, на которых закреплена стропа поз.6, ролики поз.3, лебедка поз.8. Захваты поз.4, перемещаемые винтами поз.5, обеспечивают закрепление решетки на наружной поверхности трубы или фланца в заданном диапазоне диаметров.

4.1.1.4.3 Штанга монтажная (Рис.5) предназначена для установки втулки соединительной на хвостовик сцепного устройства герметизатора и устройства для запасовки и центрирования без нахождения рабочего во внутренней полости трубы (Рис.9). Конструкция соединения штанги с втулкой поз.18 исключает возможность использования штанги для извлечения герметизатора из внутренней полости нефтепровода.

4.1.1.4.4 Лебедка (Рис.4,5) предназначена для создания тянущего усилия через стропу защитной решетки при извлечении герметизаторов из внутренней полости нефтепровода. Лебедка состоит из корпуса поз.1, вала поз. 2, рукоятки поз. 3, барабана поз.5. Лебедка закреплена на защитной решетке.

Для устранения травмирующего воздействия рукоятки на рабочий персонал при возможном обратном силовом воздействии со стороны герметизатора барабан поз.5 связан с валом поз.2, на котором закреплена рукоятка посредством подпружиненных фиксаторов.

Рис.5. Штанга монтажная, лебедка

Рис. 5.1 1-Наконечник;2-Штанга

Рис.5.2 1-Корпус;2-Вал; 3-Рукоятка;4-Стропа; 5-Барабан

4.1.1.4.5 Ключ предназначен для демонтажа штуцера поз.8 из пневмопровода герметизатора (Рис.3, вид В). Ключ (Рис.6, 6.1) состоит из корпуса с центральным пазом поз.1, рукоятки поз.3, винта поз.2 для фиксирования от осевого перемещения штуцера поз.8 при демонтаже (Рис.3, вид В).

4.1.1.4.6 Защитный кожух (Рис.6, 6.2) предназначен для защиты от механических повреждений блока контроля давления. Состоит из металлического корпуса поз.1 на котором закреплены текстильные стропы поз.2 для фиксирования устройства на нефтепроводе.

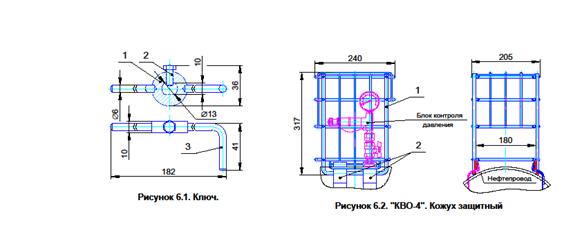

Рис.6. Комплекты вспомогательных устройств.

Ключ. Кожух защитный

Рисунок 6.1 1-Корпус;2-Винт;3-Рукоятка

Рисунок 6.2 1- Корпус; 2- Стропы текстильные для фиксирования устройства на нефтепроводе

4.1.1.4.7 Блок подачи воздуха (инертного газа) (Рис.7,Рис.7.1) предназначен для подачи, контроля и сброса давления из герметизатора.

Состоит из корпуса поз.1, манометра поз.2, шарового крана поз.3, штуцеров поз.4,7, шарового крана поз.5 со спускным устройством поз.6.

Для выполнения основных рабочих функций предназначен шаровой кран поз.3 и спускное устройство поз.6 шарового крана поз.5, которые принимают три рабочих положения:

в положении «ОТКРЫТО» крана поз.3 происходит «ПОДАЧА»;

в положении «ЗАКРЫТО» крана поз.3 происходит «КОНТРОЛЬ»;

в положении «ЗАКРЫТО» крана поз.3 и в положении «ОТКРЫТО» спускного устройства поз.6 происходит «СБРОС».

При любых рабочих положениях крана поз.3 положение крана поз.5 всегда «ОТКРЫТО», положение крана поз.5 «ЗАКРЫТО» применяется только для проверки показаний манометра поз.3.

Рис.7. Блок подачи воздуха. Блок контроля давления

Рис.7.1 1-Корпус; 2-Манометр МП2-УУ2-0,4КЛ.2,5 ГОСТ 2405-88;

3-Кран шаровый Ду15 Ру20;4-Штуцер;5-Кран шаровый Ду15 Ру20 со спускным устройством;6-Спускное устройство для воздуха;7- Штуцер.

Рис.7.2 1-Корпус;2-Манометр МП2-УУ2-0,4КЛ.2,5 ГОСТ 2405-88;3-Кран шаровый Ду15 Ру20;4-Штуцер;5-Накидная гайка;6- Штуцер;7-Кран шаровый Ду15 Ру20;

8-Переходник.

Спускное устройство поз.6 используется только в рабочем положении «СБРОС», в других рабочих положениях оно не применяется.

4.1.1.4.6 Блок контроля давления (Рис.7, 7.2) предназначен для контроля давления в герметизаторе и состоит из корпуса поз.1, манометра поз.2, шарового крана для подачи (сброса) и контроля сжатого воздуха (инертного газа) поз.3, штуцера поз.4, накидной гайки поз.5. К блоку контроля давления через накидную гайку поз.5 подсоединяется переходник рукава герметизатора.

Переходник рукава герметизатора предназначен для закрепления и уплотнения выходного штуцера герметизатора поз.8 (Рис.1) и для

проведения контроля показаний манометра блока контроля давления поз.2. Переходник рукава герметизатора состоит из штуцера поз.6, шарового крана поз.7, переходника поз.8.

Блок контроля давления совместно с переходником рукава герметизатора защищены от механических повреждений при помощи защитного кожуха поз. 15 (Рис.6.2).

4.1.1.4.8 Узел контроля давления/вакуума (не показан) предназначен для контроля давления (или вакуума) в загерметизированном участке нефтепроводе и состоит из мановакуумметра МВП4-УУ2 (диапазон измерения – от минус 0,1 до 0,3 МПа, класс точности 1,5) поз.1 и переходника поз.2 для установки в резьбовое отверстие в трубе нефтепровода.

Если отверстия для замеров давления и разрежения в нефтепроводе невозможно просверлить на расстоянии не менее 30 м от открытых концов нефтепровода (технологические нефтепроводы, наличие запорной арматуры и т. д.), применяются штуцеры которые позволяют через рукав III 9-2 ГОСТ 9356-75 обеспечить размещение узла контроля на расстоянии не менее 30 м от открытого конца трубы.
