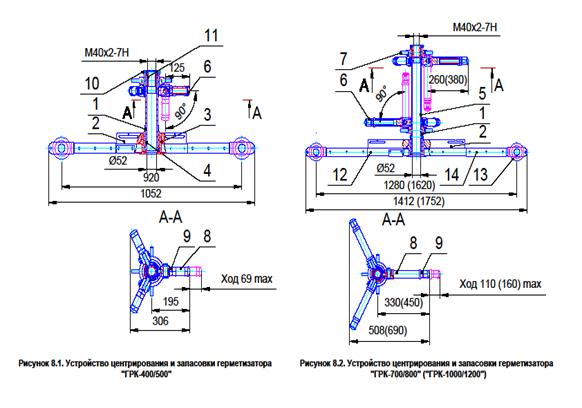

4.1.1.4.9 Устройство для запасовки и центрирования (Рис.8) состоит центрирующего поз. 1 и направляющего поз.2 устройств, которые в рабочем состоянии скреплены с помощью втулок поз.3,4 резьбовым соединением. Центрирующее устройство состоит из трубы поз.5, на которой на шарнирном соединении закреплены три поворотные опоры поз.6 (комплект «КВО-1» для «ГРК-400/500») и шесть поворотных опор поз.6 (комплекты «КВО-2»,«КВО-3» для «ГРК-700/800» «ГРК-1000/1200»). Для фиксации поворотных опор служат маховики поз.7. Изменение длины поворотных опор (под диаметр нефтепровода) осуществляется с помощью втулок поз.8, закрепленных с помощью резьбового соединения на поворотной опоре. Фиксация втулки на поворотной опоре поз.6 осуществляется с помощью контргайки поз.9. Для прикрепления устройства для запасовки и центрирования к герметизатору, в трубе поз.5 посредством четырех винтов поз.10 закреплена втулка поз.11 на которой имеется паз для зацепления втулки монтажной штангой. В транспортном положении поворотные опоры находятся в сложенном состоянии. Направляющее устройство состоит из центральной втулки поз.3, труб поз.12 с роликами поз.13 и накладками поз.14 из искробезопасного материала.
4.1.1.5 Маркировка и пломбирование
На каждом герметизаторе установлен шильдик со следующими данными:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение изделия и технических условий;
- рабочее давление, МПа;
- масса, кг;
- заводской номер и год выпуска.
Транспортная маркировка герметизатора и комплекта вспомогательного оборудования нанесена по ГОСТ 14192 лакокрасочными материалами по ГОСТ 6465 на фанерных или древесноволокнистых ярлыках, которые прикреплены к каждому грузовому месту.
Данные об упакованном изделии содержат:
- наименование изделия
- количество упаковочных мест.
Основные надписи содержат:
- наименование грузополучателя;
- наименование пункта назначения.
- наименование железнодорожной станции назначения и сокращенное наименование дороги назначения;
Дополнительные надписи содержат:
- наименование грузоотправителя;
- наименование пункта отправления;
- наименование железнодорожной станции отправления и сокращенное наименование;
дороги отправления;
Информационные надписи содержат:
массу брутто грузового места в кг.
4.1.1.6 Упаковка
Герметизаторы на заводе-изготовителе упаковываются в полиэтиленовые мешки по ГОСТ 17811.
Комплекты вспомогательного оборудования упаковываются в транспортную тару предприятия-изготовителя с соблюдением требований ГОСТ 23170.
Сопроводительная и эксплуатационная документация, прилагаемая к изделиям, упакована в пакеты, изготовленные из полиэтиленовой пленки по ГОСТ 10354 или другого водонепроницаемого материала.
5 Технология безопасного проведения работ при герметизации внутренней полости магистральных и технологических
нефтепроводов
5.1 Эксплуатационные ограничения
В соответствии с РД 75.180.00-КТН-159-13 «Вырезка и врезка «катушек», соединительных деталей, заглушек, запорной и регулирующей арматуры. Подключения участков магистральных нефтепроводов. Организация и выполнение работ» длина вырезаемого участка нефтепровода, необходимая для установки герметизатора должна быть не менее 1,5 Dн, где:
Dн - наружный диаметр нефтепровода, м.
Запрещается заполнять герметизатор сжатым воздухом (инертным газом) до его установки во внутреннюю полость нефтепровода.
Повторное применение герметизатора - не допускается.
Не допускается применение герметизаторов при температуре окружающей среды ниже минус 30 0С.
5.2 Требования к технологии безопасного проведения работ с использованием герметизаторов на линейной части магистрального нефтепровода, оборудованного камерой приема СОД
5.2.1 Общие требования к подготовительным работам
5.2.1.1 Перед установкой герметизаторов во внутреннюю полость нефтепровода должен быть проведен комплекс подготовительных и вспомогательных работ согласно РД 75.180.00-КТН-159-13 в части: обустройства ремонтного котлована, откачки нефти и вырезки «катушки» с дефектным участком нефтепровода.
5.2.1.2 Каждый герметизатор должен быть подвергнут визуальному осмотру с целью определения технического состояния. При этом должно быть проверено:
- соответствие исполнения герметизатора внутреннему диаметру ремонтируемого участка нефтепровода и его комплектность, а также наличие и техническое состояние комплекта технологического оборудования и приспособлений, необходимого для проведения работ;
- состояние резинокордной оболочки и рукавов пневмосистемы на предмет отсутствия повреждений, целостности резьбовых соединений. При наличии повреждений в резинокордной оболочке или в элементах пневмосистемы установка герметизаторов во внутреннюю полость нефтепровода - не допускается.
На месте выполнения работ должно быть не менее двух резервных герметизаторов на каждый диаметр ремонтируемого нефтепровода.
5.2.1.3 Перед герметизацией внутренней полости нефтепровода необходимо проверить:
- качество зачистки внутренней поверхности трубы в зоне установки герметизатора: на расстоянии не менее 2,5 м от свободного торца внутренняя поверхность трубы должна быть зачищена от парафина, остатков нефти, грязи, крупной окалины до металлического блеска.
Наличие выступающих во внутреннюю поверхность трубы деталей (чопиков, подкладных колец и т. д.), способных нанести повреждение резинокордной оболочке – не допускается.
- наличие в нефтепроводе отверстий диаметром 12 мм на расстоянии не менее 30 м от места проведения работ с установленными в них маячками на алюминиевых стержнях для проведения контроля за уровнем нефти в отсеченном участке нефтепровода.
Поступление нефти в отсеченный участок нефтепровода - не допускается!
- наличие отверстия М12 для установки узла контроля давления/вакуума. Отверстие должно быть выполнено на расстоянии не менее 0.5 м от отверстий для контроля уровня нефти в сторону, противоположную от ремонтируемого участка.
5.2.1.4 Выполнить отверстия диаметром 12 мм в верхней части трубы нефтепровода на расстоянии Dу + 100 мм от свободного торца трубы (для вывода штуцера пневмопровода герметизатора).
5.2.1.5 На всех стадиях проведения подготовительных работ должны соблюдаться требования безопасности согласно РД 75.180.00-КТН-159-13.
5.2.2 Порядок установки герметизатора во внутреннюю полость горизонтального участка нефтепровода
5.2.2.1 Установку герметизатора во внутреннюю полость горизонтального участка нефтепровода проводить в следующем порядке:
застропить герметизатор (использовать ленточную текстильную стропу с петлями для удобства захвата) и медленно без ударов по нефтепроводу подвести ее к торцу вырезанного
участка нефтепровода;
пропустить через отверстие в трубе медную проволоку и закрепить ее за «рым-болт» в штуцере пневмопровода герметизатора;
сориентировать герметизатор, повернув вокруг оси таким образом, чтобы пневмопровод не пересекал ребра на герметизаторе и штуцер пневмопровода находился в верхней части герметизатора, а вентиль на торце герметизатора был расположен вдоль оси нефтепровода;
ввести герметизатор во внутреннюю полость трубы (Рис.9);
вытянуть штуцер пневмопровода в отверстие трубы;
при монтаже запрещается скручивание пневморукава;
навернуть на штуцер поз.7 (Рис.12) гайку поз.8 до упора в трубу нефтепровода поз. 5, обеспечив герметичность соединения, проверив при этом работоспособность шарового крана поз.9, при необходимости установить гайку поз. 8;
на переходник поз.3 закрепить блок контроля давления воздуха поз.1, обеспечив герметичность соединения, шаровые краны узла контроля давления и переходника перевести в положение «ОТКРЫТО»;
блок контроля давления воздуха поз.1 соединить при помощи рукава поз.4 с блоком подачи воздуха поз.2;
на блок контроля давления поместить защитную решетку поз.15 (Рис.9) и закрепить ее ленточной текстильной стропой на трубопроводе;
блок подачи воздуха поз. 2 (Рис.12) с помощью рукава поз.9 подключить к редуктору РВ-90 (БКО-50-4) поз.10 (Рис.12);
редуктор РВ-90 (БКО-50-4) присоединить к источнику сжатого воздуха (баллону) поз.11 ( Рис.12);
регулирующий маховичок (винт) редуктора РВ-90 (БКО-50-4) перед открыванием вентиля баллона со сжатым воздухом вывернуть до полного освобождения нажимной пружины;
открыть вентиль источника сжатого воздуха и подать сжатый воздух в редуктор;
медленно закручивая винт редуктора РВ-90 (БКО-50-4) произвести подачу воздуха (номинальное давление в подающей сети 0,5 МПа) на узел подачи воздуха поз.8;
плавно повернуть рукоятку крана поз.3 (Рис.7) блока подачи воздуха в положение «ОТКРЫТО» и проверить по манометру поз.2 величину давления;
плавно повернуть рукоятку крана поз. 5 блока подачи воздуха в положение «ОТКРЫТО», довести давление в герметизаторе до рабочего, равного (0,4 ± 0,02) МПа,
Рис.8. Комплекты вспомогательных устройств.
Устройство центрирования и запасовки герметизаторов в наклонные участки нефтепровода
1-Центрирующее устройство; 2- Направляющее устройство; 3,4 - Втулки;
5- Труба; 6-Поворотные опоры; 7-Маховик; 8-Втулка; 9-Контргайка;
10-Винты; 11-Втулка; 12- Труба; 13-Ролики; 14-Накладки
перевести шаровый кран поз. 3 в положение «ЗАКРЫТО»;
при превышении указанного значения рабочего давления, открыть спускное устройство поз. 6 крана блока подачи воздуха в положение «СБРОС» и стравить воздух до 0,4 МПа;
в течение 15 минут убедиться в стабильности рабочего давления в герметизаторе;
поднять давление в герметизаторе до значения, равного 1,25 Р раб. (0,5 ± 0,02 МПа) и выдержать в течение 15 минут для проверки герметизатора на прочность;
Рис.9. Схема установки герметизиторов «ГРК» для перекрытия внутренней полости нефтепровода
1-Герметизатор; 2- Штуцер; 3-Пневмопровод; 4-Переходник рукава
герметизатора; 5 –Нефтепровод; 6- Узел контроля давления;7- Рукав; 8-Узел подачи воздуха; 9- Пневмопровод; 10-Редуктор давления РВ-90; 11-Источник
|
