Газоснабжение (стр. 48 )

1

Наименование зданий, сооружений, ГНС, ГНП, АГЗС, АГЗП	Единица измерения	Переносные	Передвижные
порош­ковые	углекислотные	порош­ковые	углекислотные
ОП-5Б ОП-9Б	5л ОУ-5	ОП-100	ОП-25
Сливная железнодорожная эстакада	на 20м	3	1	1	2
Резервуарный парк	на 200 м3	3	2	1	2
Наполнительный цех (ручное наполнение)	на 200 м2	3	1	1	2
Наполнительный цех (кару­сель)	тоже	3	1	1	2
Колонка слива газа	на штуку	2	1	-	-
Цех ремонта баллонов	на 400 м2	3	1	-	-
Цех окраски баллонов	на 200 м2	3	1
Насосно-компрессорное отделение	на 2 компрессора	3	1	1	2
Вспомогательные здания	на 200 м2	1	1	-	-
Склад баллонов газа	то же	3	1	-	1
АГЗП с надземными резервуарами	на резервуар	2	-	1	-
АГЗП с подземными резервуарами	тоже	2	2	1	~
Колонка слива газа	на колонку	2	1	1	-
Колонка заправки автомобилей	тоже	2	1	-
Резервуарная групповая установка	на 4 резервуара	2	1	-	-
Баллонные групповые установки	на 10 баллонов	2	1	-	-
Испарительная установка	на установку	2	1	-	-
Смесительная установка	тоже	2	1	-	-
Примечание 1. У каждого объекта, подлежащего оснащению средствами пожаротушения, необходимо преду­сматривать ящик с песком - 0,5 м3, покрывало пожарное - 2x1,5 м, совковые лопаты, багры, лом.
Примечание 2. При проектировании ГНС, ГНП, АГЗС, АГЗП необходимо также руководствоваться «Прави­лами пожарной безопасности в газовой промышленности Украины».

Приложение П

(обязательное)

СТРОИТЕЛЬНЫЙ ПАСПОРТ ПОДЗЕМНОГО

(НАДЗЕМНОГО) ГАЗОПРОВОДА,

ГАЗОВОГО ВВОДА. ВВОДНОГО ГАЗОПРОВОДА.

(ненужное зачеркнуть)

построенного _____________________________________________________________________________________

(наименование строительно-монтажной организации и номер проекта)

по адресу: _________________________________________________________________________________________

(улица, город, привязки начального и конечного пикетов)

П.1 ХАРАКТЕРИСТИКА ГАЗОПРОВОДА (ГАЗОВОГО ВВОДА)

Указывается длина (для ввода и вводного газопровода - подземного и надземного участков), диаметр, рабочее давление газопровода, тип изоляционного покрытия ли­нейной части и сварных стыков (для подземных газопроводов и газовых вводов), чис­ло установленных запорных устройств и других сооружений.

П.2 ПЕРЕЧЕНЬ ПРИЛАГАЕМЫХ СЕРТИФИКАТОВ,

ТЕХНИЧЕСКИХ ПАСПОРТОВ (ИЛИ ИХ КОПИЙ) И ДРУГИХ ДОКУМЕНТОВ,

УДОСТОВЕРЯЮЩИХ КАЧЕСТВО МАТЕРИАЛОВ И ОБОРУДОВАНИЯ

__________________________________________________________________________________________________________________________________________________________________________________________________________

Примечание. Допускается прилагать (или размещать в данном разделе) извлече­ния из указанных документов, заверенные лицом, ответственным за строительство объекта, и содержащие необходимые сведения (номер сертификата, марка (тип), нор­мативных или технических документов, размеры, номер партии, завод-изготовитель, дата выпуска, результаты испытаний).

П. З ДАННЫЕ О СВАРКЕ СТЫКОВ ГАЗОПРОВОДОВ

1

Фамилия, имя, отчество свар­щика	Номер (клеймо) сварщика	Сварено стыков	Дата проведения сварочных работ
диаметр труб, мм	число, шт.

(должность, подпись, инициалы, фамилия производителя работ)

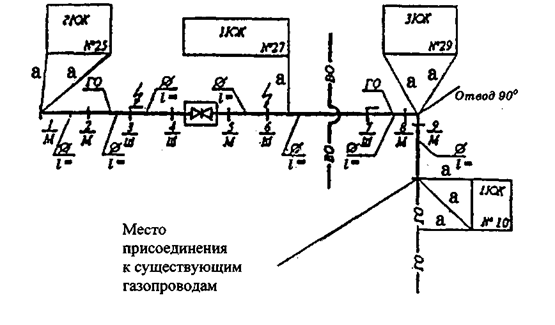

Пример оформления плана (схемы) сварных стыков подземных газопроводов

1

Условные обозначения:

	газопровод, закончен­ный строительством;		стык; в числителе - порядковый номер стыка, в знамена­теле- номер (клеймо) сварщика, сварившего данный стык;
	, газопровод существую­щий;
	колодец с задвижкой на газопроводе;		дом каменный жилой двух­этажный, № 25
	водопровод;		диаметр газопровода;
	стык поворотный;		длина участка газопровода от стыка до стыка
	стык неповоротный;		привязка газопровода к сооружениям или пикетам
	стык проверенный радиографированием;

Примечание. Схема должна быть составлена так, чтобы местоположения каждого стыка могло быть найдено с поверхности земли. Для этого должны быть сделаны привязки к посто­янным наземным объектам (зданиям, сооружениям) как самого газопровода, так и его харак­терных точек (концевых, поворотных и др.); должны быть нанесены расстояния между сты­ками, а также между стыками и характерными точками, в том числе пересекаемыми комму­никациями. Строгое соблюдение масштаба схемы - необязательно.

П.4 ПРОВЕРКА ГЛУБИНЫ ЗАЛОЖЕНИЯ ГАЗОПРОВОДА, УКЛОНОВ,

ПОСТЕЛИ. УСТРОЙСТВА ФУТЛЯРОВ. КОЛОДЦЕВ. КОВЕРОВ

(составляется для подземных газопроводов и газовых вводов)

Установлено, что глубина заложения газопровода от поверхности земли до верха трубы на всем протяжении, уклона газопровода, постель под трубами, а также устрой­ство футляров, колодцев, коверов соответствуют проекту

Производитель работ _____________________________________________________________________________

(должность, подпись, инициалы, фамилия) МП
Представитель
эксплуатационной
организации_____________________________________________________________________________________

(должность, подпись, инициалы, фамилия) МП

Представитель заказчика __________________________________________________________________________

(должность, подпись, инициалы, фамилия) МП

П.5 ПРОВЕРКА КАЧЕСТВА ЗАЩИТНОГО ПОКРЫТИЯ ПОДЗЕМНОГО ГАЗОПРОВОДА (ГАЗОВОГО ВВОДА)

П.5.1 Перед укладкой в траншею проверено защитное покрытие труб и стыков:

- на отсутствие механических повреждений и трещин - внешним осмотром; тол­щина - замером по ГОСТ 9.602__ мм; адгезия к стали - по ГОСТ 9.602; сплошность - дефектоскопом.

П.5.2 Стыки, изолированные в траншее, проверены внешним осмотром на отсут­ствие механических повреждений и трещин.

П.5.3 Проверка на отсутствие электрического контакта между металлом трубы и грунтом произведена после полной засыпки траншеи "__" _________ 200_ г.

Примечание. Если траншея была засыпана при глубине промерзания грунта более 10 см, то строительно-монтажная организация должна выполнять проверку после оттаивания грунта, о чем должна быть сделана запись в акте о приемке законченного строительством объекта системы газо­снабжения.

При проверке качества защитного покрытия дефекты не обнаружены.

Начальник лаборатории _________________________________________________________________________

(подпись, инициалы, фамилия) МП
Представитель
эксплуатационной
организации____________________________________________________________________________________
