Среда программирования Библиотеки C++ (стр. 119 )

//

if (area. x > 0.0) {

// Print out the number of pixels along the

// Y-axis of the unit square used in

// getNumPixelsInUnitSquare.

//

AcGeVector3d norm(0.0, 0.0, 1.0);

AcGeVector3d dir(1.0, 0.0, 0.0);

char buf[100];

sprintf(buf, "%7.3lf", area. y);

pV->geometry().text(center, norm, dir, 1.0, 1.0, 0.0, buf);

// Draw a circle that depends on how big the circle

// is in the viewport. This requires

// figuring out the fewest number of segments needed

// by a polyline so that it doesn’t look segmented.

//

// The worldDraw() and viewportDraw() of

// an entity in a viewport are only called during a

// regen and not necessarily during a ZOOM or PAN.

// The reason is that a regen produces something

// akin to a very high resolution image internally,

// which AutoCAD can zoom in or pan around. That is,

// until you get too close to this image or any of

// its edges, at which point a regen is internally

// invoked for that viewport and a new internal

// image is created (ready to be mildly zoomed and

// panned).

//

double radius = 0.5;

double half_pixel_hgt = 2.0 / area. x; // In WCS

int num_segs = 8;

double angle = two_pi / num_segs;

if (half_pixel_hgt > radius / 2) {

// The circle is approximately the same or less

// than the size of a pixel. So, generate a very

// small octagon.

//

num_segs = 8;

} else {

// Given a circle centered at the origin of a

// given radius in the XY-plane, and given a

// vertical line that intersects the X-axis at

// ’radius - half a pixel’, what is the angle

// from the X-axis of a line segment from the

// origin to the point where the vertical line

// and the circle intersect? Two pi divided by

// this angle gives you a minimum number of

// segments needed by a polyline to look like

// a circle and not be able to differentiate

// the individual segments because the visual

// differences are less than the size of a

// pixel. (This is not the only way to figure

// this out but it’s sufficient.)

//

angle = acos((radius - 1.0 / (area. x / 2.0)) / radius);

double d_num_segs = two_pi / angle;

// Limit the number of segments from 8 to

// 128 and use whole numbers for

// this count.

//

if (d_num_segs < 8.0) {

num_segs = 8;

} else if (d_num_segs > 128.0) {

num_segs = 128;

} else {

num_segs = (int)d_num_segs;

}

}

// Calculate the vertices of the polyline from the

// start, around the circle, and back to the start

// to close the polyline.

//

angle = 0.0;

double angle_inc = two_pi / (double)num_segs;

AcGePoint3d* verts = new AcGePoint3d[num_segs + 1];

for (int i = 0; i <= num_segs; i++, angle += angle_inc)

{

verts[i].x = center. x + radius * cos(angle);

verts[i].y = center. y + radius * sin(angle);

verts[i].z = center. z;

}

pV->geometry().polyline(num_segs + 1, verts);

delete [] verts;

}

}

Использование Границ Обрезки в AcGi

ObjectARX позволяет Вам определять границу отсечения для геометрии, содержащейся в пределах таблиц перекрестных ссылок и блоков. Часть границы обрезки AcGi API позволяет составные объекты (блоки и объекты, которые ведут себя подобно блокам) чтобы выразить эти границы обрезки AcGi выполнению.

В течение worldDraw () или viewportDraw () любой drawable может определить многоугольную границу обрезки, чтобы отсечь ее графику. Следующие разделы описывают, как использовать эту особенность API.

Подготовка

Границы Обрезки закрыты, не-самопересекающиеся, вогнутые 2-ые многоугольники.

Необязательная передняя сторона и назад Z отсекающие значения может быть назначена. Граница обрезки выражена в произвольной системе координат относительно отсекаемых объектов.

В AutoCAD, когда пользователь определяет, граница отсечения для блока, направления вида и завихрения текущего вида используется, чтобы определить координатную систему для границы обрезки. Это могло бы быть тот же самый как система координат отсекаемой блок-ссылки. Это отражено в API в соответствии с условием преобразования к пространству отсечения от системы блок-ссылки:

Границы Обрезки могут быть вложены. Составной объект может определять границу отсечения, и объекты, которые это содержит, может также определять границы для их внутренней геометрии. В этом случае, вложенная геометрия сначала отсечена против границы ее родителя, и любые результирующие фрагменты тогда отсечены против границы обрезки внешнего блока.

Пример отсечения границ

В следующем примере, граница обрезки помещена на стек границы обрезки прежде, чем что - нибудь рисует и вытолкнуто от снова, как только рисунок в этот объект полон:

Adesk::Boolean

MyObject::worldDraw(AcGiWorldDraw* pDraw)

{

AcGiWorldGeometry * pGeom = &pDraw->geometry();

pGeom->pushModelTransform(myTransform());

AcGiClipBoundary cb;

cb. m_bDrawBoundary= true;

cb. m_vNormal = AcGeVector3d::kZAxis;

cb. m_ptPoint = AcGePoint3d::kOrigin;

// Two points treated as a rectangle, three creates a triangle

cb. m_aptPoints. append(AcGePoint2d(0,0));

cb. m_aptPoints. append(AcGePoint2d(5,5));

// We are clipping in our own space

cb. m_xToClipSpace. setToIdentity();

cb. m_xInverseBlockRefXForm = myTransform().inverse();

// No Z clipping

cb. m_bClippingBack = cb. m_bClippingFront = false;

cb. m_dFrontClipZ = cb. m_dBackClipZ = 0.;

Adesk::Boolean bPopClipBoundary = pGeom->pushClipBoundary(&cb);

// Draw something

pGeom->circle(...);

pGeom->popModelTransform();

if(bPopClipBoundary){ pGeom->popClipBoundary(); }

return true; // world-only

}

Так как это отсечение - комплексная операция, некоторые AcGi выполнение не могли бы поддерживать это полностью. В этом случае, AcGi выполнение может возвращать ложь от pushClipBoundary (), и Вы не должны вызвать popClipBoundary ().

Глава 27. Использование Библиотеки Геометрии

Эта глава обсуждает основные использования AcGe библиотеки, которая обеспечивает множество классов для представления 2-ой и трехмерной геометрии. Эта библиотека предназначена для использования любым приложением Autodesk и часто используется AcDb и AcGi библиотеками в ObjectARX.

§  Краткий обзор AcGe Библиотеки

§  Использование Основных Типов Геометрии

§  Использование Линии и Классов Плана

§  Параметрическая Геометрия

§  Специальные Классы Оценки

§  Постоянные AcGe примитивы

Краткий обзор AcGe Библиотеки

AcGe библиотека включает широкий набор классов для представления обычно используемая геометрия, типа точек, линий, кривых, и поверхностей. Это обеспечивает общее представление для геометрии, которая может использоваться любым приложением Autodesk. Библиотека вполне математическая; хотя его классы не имеют дело непосредственно с базой данных или с графикой, многие из его классов используются AcDb и AcGi библиотеками.

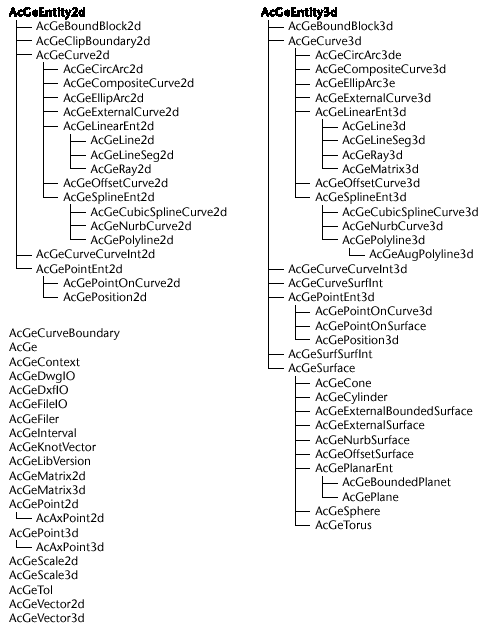

Иерархия классов для AcGe библиотеки показывается следующим образом:

AcGe библиотека обеспечивает, и простые и комплексные классы геометрии. Простые линейные классы алгебры включают точку, вектор, матрицу, 2-ые и трехмерные линейные классы примитива, и плоские классы примитива. Комплексные классы включают классы кривой, типа сплайнового примитива, и поверхностных классов, типа поверхностей НЕОДНОРОДНОГО РАЦИОНАЛЬНОГО В-СПЛАЙНА.

Иерархия классов предлагает отдельные классы для 2-ой и трехмерной геометрии. Это упрощает программирование, ясно отличая 2-ую параметрически - пространственную геометрию от трехмерной геометрии пространства моделирования. Из-за этого различия, Вы не можете неосторожно смешивать 2-ые и трехмерные примитивы в той же самой операции.

Библиотека включает множество основных типов, типа AcGePoint3d, AcGeVector3d, и AcGeMatrix3d, которые имеют общественные компоненты данных для быстрого и эффективного доступа. Эти простые классы обычно используются другими библиотеками также как классами AcGe, полученными из AcGeEntity2d и AcGeEntity3d.

Контроль соответствия типов Во время выполнения предусмотрен все классы, полученные из AcGeEntity2d и AcGeEntity3d. Каждый класс обеспечивает type() функцией, которая возвращает класс объекта и isKindOf () функция, которая возвращается, имеет ли объект специфический класс (или класс, полученный из того класса).

Два примитива рассматриваются равными, если они имеют тот же самый тип и представляют то же самое точечное множество. Кривые и поверхности рассматриваются равными только, если их параметризация - тот же самый.

Глобальные данные и функции

Следующая таблица перечисляет глобальные идентификаторы, определенные некоторыми из файлов заголовка.

Глобальные идентификаторы и файлы заголовка

Файл Заголовка	Глобальные Определенные Функции
gepnt2d. h	AcGePoint2d::kOrigin
gemat2d. h	AcGeMatrix2d::kIdentity
gevec2d. h	AcGeVector2d::kIdentity AcGeVector2d::kXAxis AcGeVector2d::kYAxis
geline2d. h	AcGeLine2d::kXAxis AcGeLine2d::kYAxis
gepnt3d. h	AcGePoint3d::kOrigin
gemat3d. h	AcGeMatrix3d::kIdentity
gevec3d. h	AcGeVector3d::kIdentity AcGeVector3d::kXAxis AcGeVector3d::kYAxis AcGeVector3d::kZAxis
geline3d. h	AcGeLine3d::kXAxis AcGeLine3d::kYAxis AcGeLine3d::kZAxis
geplane. h	AcGePlane::kXYPlane AcGePlane::kYZPlane AcGePlane::kXZPlane
gegbl. h	AcGeContext::gOrthoVector()

AcGeContext:: gOrthoVector - указатель на функцию что, учитывая вектор, вычисляет произвольный вектор, который является перпендикулярным к этому. Вы можете заменять вашу собственную функцию на данную функцию.
