Охлаждение воздуха внутри шкафа и хранящихся в нем продуктов осуществляется за счет работы холодильного агрегата, состоящего из компрессора, конденсатора, блока испарителей (блока испарителя в однокамерном холодильнике), фильтра-осушителя, соединенных между собой трубопроводами и образующих герметичную систему, внутри которой циркулирует хладагент. В качестве хладагента может применяться К12, К 134а или К 600а. Наименование хладагента и доза его заправки указаны в табличке, прикрепленной в верхнем правом углу задней стенки ХП.

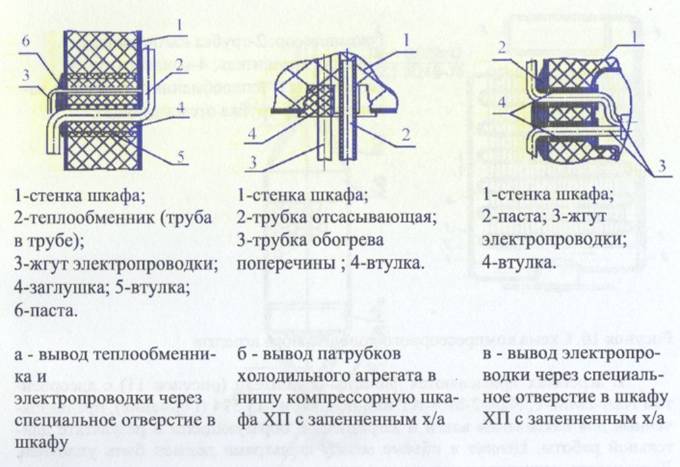

Рисунок 9. Вывод трубопроводов холодильного агрегата и жгута электропроводки через стенку шкафа.
Охлаждение в холодильной камере осуществляется вследствие изменения агрегатного состояния хладагента в системе герметичного холодильного агрегата. Пары хладагента отсасываются из испаририсунок 10) компрессором 1 и проходят внутри компрессора, охлаждая обмотку электродвигателя. Сжатые компрессором пары хладагента по трубке нагнетающей 2 поступают в конденсатор 4. Давление паров хладагента в конденсаторе зависит от вида хладагента. В конденсаторе пары хладагента переходят в жидкое состояние, отдавая теплоту окружающей среде. Жидкий хладагент из конденсатора поступает через фильтр-осушитель 3 в трубку капиллярную 7 (где происходит его дросселирование) и затем в испаритель. Трубка капиллярная 7 создает необходимый для работы перепад давления между конденсатором и испарителем. Давление хладагента в испарителе понижается. Жидкий хладагент при низком давлении кипит, отбирая теплоту от стенок испарителя и воздуха холодильной камеры. Из испарителя пары хладагента по трубке отсывающей вновь поступают в кожух компрессора, и цикл повторяется. Холодные пары хладагента, проходя по отсасывающей трубке, охлаждают жидкий хладагент, который поступает по трубке капиллярной из конденсатора в испаритель. Теплообменником 6 служит участок, в котором трубка капиллярная пропущена внутри отсывающей трубки.

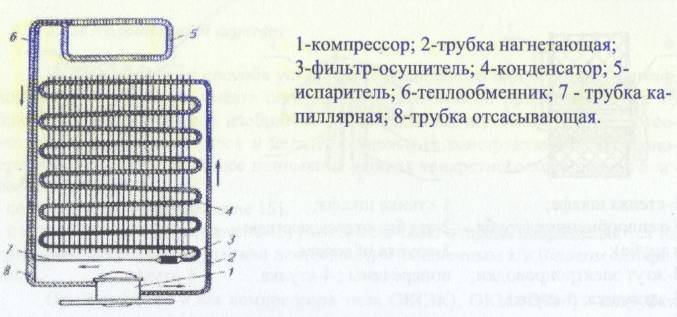

Рисунок 10. Схема компрессионного холодильного агрегата
В агрегатах применяются фильтры-осушители (рисунок 11) с адсорбентом №А-2ММ-Т, ША-2-ММ-АТ или цеолитом М8 594 (Германия), предназначенные для связывания влаги и загрязнений, образующихся в результате длительной работы. Цеолит в объёме между фильтрами должен быть уплотнён. Допускается незначительное перемещение отдельных гранул при встряхивании.
В холодильниках с незапененным блоком испарителей для предотвращения образования конденсата на поперечинах шкафа, разделяющих его на МК, СК и ХК, встроены электронагреватели поперечины (НИ) (таблица 2). Для предотвращения обмерзания, к испарителю ХК прикреплен нагреватель оттайки (НО)

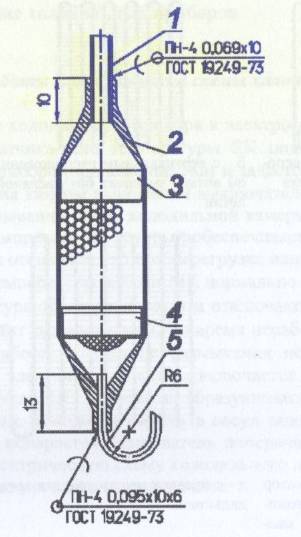

1 – трубка; 2 – корпус; 2 – фильтр грубой очистки; 3 – цеолит; 4 – фильтр тонкой очистки; 5 – трубка капиллярная.
Рисунок 11. Установка фильтра-осушителя
В шкафах морозильников (по контуру дверного проема), холодильников с нижним расположением МК и холодильников-морозильников (по контуру дверного проема МК), холодильников с запененным блоком испарителей (по поперечине, разделяющей МК и ХК или по контуру дверного проема МК), проложена специальная трубка обогрева, по которой циркулирует теплый хладагент, обогревая дверной проем (поперечину), тем самым препятствуя конденсации влаги.

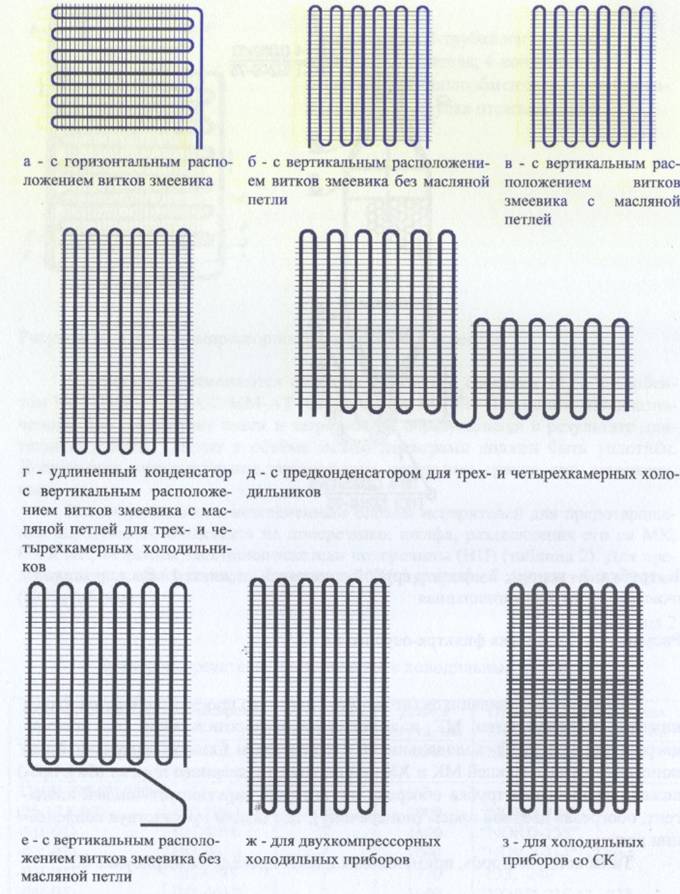

Типы конденсаторов, применяемых в БХП приведены на рисунке 12.
Рисунок 12. Типы конденсаторов, применяемых в БХП
Описание работы электрической схемы холодильного прибора
При подключении холодильного прибора к электросети через нормально замкнутые контакты датчика-реле температуры SK подается напряжение в электрическую схему прибора (приложение 18а) и задастся температура в ХК, МК. Лампа ЕL освещения камеры включается выключателем (освещения камеры - ВОК) SQ при открывании двери холодильной камеры (ХК). Пускозащитное реле К включает компрессор М, который обеспечивает циркуляцию хладагента в системе, а также отключает его при перегрузке или неисправности. При достижении заданной температуры в ХК и МК нормально замкнутые контакты датчика - реле температуры SK размыкаются и отключают компрессор М. Оттаивание в ХК происходит автоматически. Во время нерабочей части цикла работы холодильного прибора, вследствие размыкания нормально замкнутых контактов SК, в работу электрической схемы включается нагреватель оттайки ЕК2 испарителя ХК. Талая вода, образующаяся в результате оттайки, по дренажной системе выводится наружу в сосуд талой воды, установленный на компрессоре, и испаряется. Нагреватель поперечины ЕК1 постоянно включен в электрическую схему холодильного прибора и служит для предотвращения образования влаги на поперечине.
Электрические схемы холодильных приборов
В холодильных приборах с запененным испарителем нагреватели оттайки и поперечины отсутствуют. Такие модели имеют принципиальную электрическую схему БХП 1 класса защиты от поражения электрическим током.
Для моделей БХП с блоком сигнализации (БС) или речевым сигнализатором (РС) электрическая класса защиты от поражения электрическим током. Включение звуковой и световой сигнализации происходит через 25 - 44 секунд после открывания двери ХК и замыкания контакта выключателя освещения камеры SQ/ Электрические схемы БХП, в которых предусмотрена установка датчиков-реле температуры с выключателем, приведены в приложениях 18е, 18ж.
Схема БХП ДХМ-180-7, -181-7, -182-7, -183-7, -184-7, -185-7 1 класса защиты от поражения электрическим током, с компрессором Elесtrolux. В двухкомпрессорных холодильных приборах ХК и МК (для ДХМ - 186-7 - ХК, МК и СК) работают раздельно, каждая от своего компрессора. Использование датчиков-реле температуры SК1 и SК2 (с выключателем) позволяет включать или отключать каждую камеру по усмотрению потребителя. Индикация включения сети для ХК осуществляется зеленым светодиодом блока сигнализации (А2), а для МК - зеленой лампочкой блока сигнализации и управления (А1).
Датчик-реле температуры SК1, выключатель освещения ХК SQ1, блок сигнализации А расположены в крышке блока управления. Вентилятор М2, обеспечивающий воздушный способ охлаждения морозильной камеры, работает совместно с компрессором М1, отключаясь с помощью дополнительного выключателя SQ2 при открывании двери морозильной камеры. Автоматическое оттаивание блока испарителя морозильной камеры производится с помощью таймера Т. Таймер Т, периодически, через 12 часов суммарного рабочего времени компрессора (время задастся таймером), должен отключить компрессор М1 и вентилятор М2 и включить нагреватель испарителя ЕК2 (мощностью от 150 до 170 Вт) и нагреватель поддона ЕК1 (мощностью от 70 до 83 Вт). Отключение нагревателей производится дополнительным датчиком-реле температуры (размыкание контактов), установленным на испарителе, при достижении температуры испарителя плюс 11±40С. Включение (замыкание контактов) при - температуре минус 8±5 °С. Включение компрессора - через 2,72 мин после отключения нагревателей (время задается таймером автоматически).
В БХП с системой "N0 FROSТ" имеет место применение промежуточного реле и вариант установки таймера в плоскости сервировочной.
Средства автоматики, освещения, индикации и сигнализации
На выносном пульте плоскости сервировочной могут располаг аться:
- индикатор малогабаритный светосигнальный (ИМС) наличия напряжения сети;
- часы, предназначенные для отображения значений текущего времени в цифровом виде и выдачи, в предварительно установленное время, звукового сигнала;
- блок индикации температуры;
- блок сигнализации и управления;
- блок сигнализации или речевой сигнализатор, включающие световую или звуковую сигнализацию об открытой (свыше 44 с) двери. Угол открывания двери для срабатывания сигнализации - не менее 8 градусов. В модификации блока сигнализации БС 1 М имеется индикатор сети - зеленый светодиод;
12 выключатель освещения камеры.
Холодильная камера освещается изнутри электрической лампой, которая устанавливается в патрон электрический (таблица 1), расположенный в корпусе плафона.
Таблица 1 Техническая характеристика патронов электрических
Исполнение | Номинальное напряжение, В | Номинальный ток, А | Применяется в моделях холодильных приборов |
Е14/N Ф-001 Е14/N-Ф-001 | 250 | 2 | Во всех БХП, кроме ДМ-155,-156,-157,-161 |
PTLAMP 014 ISPRACONTROL | 250 | 2 | то же |
10.0479.00 ELTEK или E14\N-Ф-002 | 250 250 | 0,5 2 | В БХП с незапененным испарителем, работающих на R600а и в однокамерных БХП |
Холодильная камера освещается электрической лампочкой, включение (выключение) лампочки осуществляется посредством ВОК автоматически при открывании (закрывании) двери ХК. Перечень ВОК, применяемых в БХП приведен в таблице 4.
Поддержание в БХП заданной температуры осуществляется с помощью терморегулятора, который, в зависимости от конструкции холодильного прибора, может быть установлен внутри корпуса плафона ХК или на выносном пульте управления плоскости сервировочной.
Модели датчиков-реле температуры, применяемых в холодильных приборах, приведены в таблицах 5,6. Их температурные характеристики - в таблицах 7-11. Модели датчиков-реле температуры с запененной трубкой сильфона приведены в таблице 5. В этих моделях БХП трубка сильфона датчика-реле температуры проходит в запененном канале и расположена непосредственно на испарителе в запененной части.
Таблица 2
Сводная таблица выключателей освещения камеры, применяемых в БХП
Тип выключателя (производитель) | Место установки |
ВК-02 (ОАО "ДоЭМЗ") ВК-1П (ОАО "Потенциал") | ДХ-222, -232-7, -241, -241-6, -244,-244-6, -245, -245-6, -428, -431, -442, -517 с корпусом ТИБК.731192.009 |
ВК-02-01 (ОАО "ДоЭМЗ") ВК-1У (ОАО "Потенциал") | ДХМ-180-7, -181-7, -182-7, -183-7, -184-7, -185-7, -186-7, -101Н - 7, -104Н-7, -105Н-7, -190Н-7, -192Н-7, ДХ -219-7, -218-7, 220-7, -221-7, -227-7, -229-7, -239-7, -224-7, -247-7, -249-7, -416-7, -428- 7, -431-7, -442-7, -446-7, -548-7 |
ВК-02-01 (с черной точкой) (ОАО "ДоЭМЗ") ВК-1У (ОАО "Потенциал") | ДХ-222, -222-6, -224, -241, -241-6, -244, -244-6, -245, -245-6, - 247, -247-6, -249, -416-4, -517, -548 с корпусом ТИБК.731192.024 (плафон с педалью) |
ВК-02-04 (ОАО "ДоЭМЗ") ВК-2П (ОАО "Потенциал") | ДХ-244,-244-6 (с 15.01.04г.) ДХ-212, -222-6, -241, -241-6, -245, -245-6, -222, -224, -247, -247- 6, -254, -254-6, -517, ДХМ-102Н-6, -103Н-6(с 01.03.04г.) с корпусом ТИБК.731192.026 ДХ-241-7, 244-7, -245-7 с корпусом ТИБК.731192.027 ДХ-403, -507 с корпусом ТИБК.731192.026-01 ДХ-271, -272, -274, -275 с корпусом ТИБК.731192.033 |
10.0497.00 ЕLТЕК | ДХ-428-7 (R600а) встраиваемый в мебель (без плоскости сервировочной), ДХ-232-7, ДХ-403(К600а) |
ВК 02-02 (ОАО "ДоЭМЗ") | НК-214-1, -233-1, Днспр-232 |
Таблица 3
|
