Общая характеристика холодильных приборов (стр. 4 )

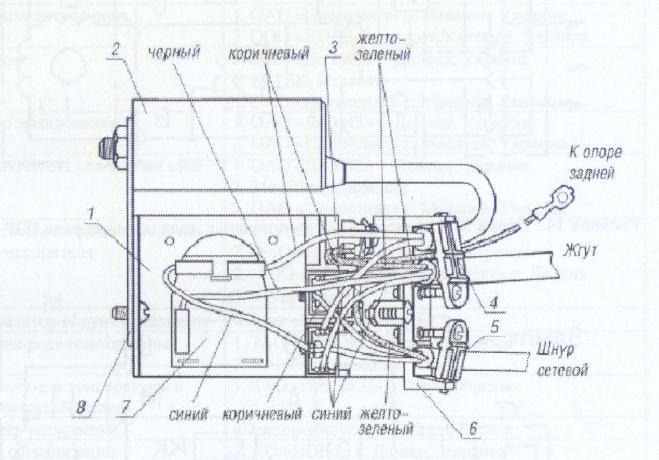

1 - скоба; 2 - конденсатор; 3 - колодка клеммная; 4, 5 - прижим; 6 - направляю­щая; 7 - реле пускозащитное, 8 - кронштейн.

Рисунок 13. Монтаж проводов в компакт-реле (1 класс защиты от поражения электрическим током). Крышка защитная не показана.

Компрессоры ОК (ЭК), ОКМ (ЭКМ) комплектуются реле ПЗР или МРУ. Схемы подключения компрессора, конденсатора, реле приведены на рисунках 14, 15.

Компрессоры

В холодильных приборах применяются герметичные компрессоры, пере­чень и технические характеристики которых приведены в приложениях 20, 23, 24; таблицах 14, 15. Технические характеристики электродвигателей, которыми комплектуются компрессоры, приведены в приложениях 21, 22.

Техническая характеристика компрессоров Electrolux, Danfoss, применяемых в холодильных приборах

Компрессор	Номинальная холодопроизводителыюстъ при минус 20°С 0 ,Вт	Потребляемая мощность Nе, Вт	Удельная ходопроизводительностъ Ке, Вт/Вт	Электродвигатель	Хладагент	Ток при заблокированном роторе, А
Rвспом., Ом	Rглав., Ом	Іпуск., А	Іраб., А
HYK12AA (Electrolux)	232,5	138/ 132*	11,68/ 1,76*	17,7	12,6	- --	00,91/ 0,68*	КR600а	12,4/6,8**
GQY55AA (Electrolux)	1146,5	1111	11,32/ 1,40*	- -	• -	1 10,3	00,81	К R134а	___
GQY55AA (Electrolux)	1120,95	__	11,30/ 1,36*	- -	- -	8 8,6	00,65	К R134а	___
HYK70AA (Electrolux)	1141	84/80*	11.67/ 1,75*	225.5	224,7	__	00,51/ 0,39*	R600а	8,2/3,7**
HYK95AA (Electrolux)	1199	117/ 112*	11,70/ 1,78*	119,1	116,1	__	00,79/ 0.58*	R600а	110,5/5,5**
TLES7KK.2 (Danfoss)	1123	886	11,43	115,3	118,9	8 8,5	44,0	R600а	-
TLX8.7KK.3 (Danfoss)	1178	998,7	11,81	113,0	119,0	8 8,4	33,6	R600а	-
NLX11KK (Danfoss)	2230	1123	11,88	220,5	116,5	77,8	44,0	R600а	-
* Значения при применении рабочего конденсатора. ** Ток при заблокированном роторе по истечении 4 с.

Структурная схема условного обозначения компрессора по ТУ У 13533086.007-98 (ШГЯИ.697441.001 ТУ) должна соответствовать следующей:

[1] - компрессор хладоновый герметичный ХКВ с кривошипно-кулисным меха­низмом;

2 - описанный объем (см3 /1 ход);

3 - исполнение в зависимости от напряжения и частоты тока;

4 - устройство для дополнительного охлаждения, только при наличии М;

5 - климатическое исполнение, только для исполнения Т;

6 - характеристика применяемого электродвигателя (номинальная мощность, Вт; К - с подключением рабочего конденсатора, при наличии);

7 - экологическая характеристика применяемого хладагента:

- К 600а (озонобезопасный) - И,

- К 134а (озононеразрушающий) - О;

8 - исполнения по габаритным, присоединительным размерам, расположению патрубков и т. д. (не влияющие на параметры компрессора);

9 - обозначение ТУ.

Структурная схема условного обозначения компрессоров ЭК и ОК по ТУ У 29.1-13533086-009-2001 должна соответствовать следующей:

1- компрессор хладоновый герметичный с кривошипно-шатунным механиз­мом (ЭК - энергосберегающий; ОК - озононеразрушающий);

2- типоразмер компрессора;

3- исполнение по напряжению и частоте тока;

4- характеристика применяемого электродвигателя (номинальная мощность, Вт);

5- К - с подключением рабочего конденсатора;

6- вариант исполнения по габаритным, присоединительным размерам, распо­ложению патрубков и т. д., не влияющим на параметры компрессора;

7- обозначение ТУ.

Структурная схема условного обозначения компрессоров ЭКМ и ОКМ по ТУ У 29.1-13533086-009-2001 должна соответствовать следующей:

1- компрессор хладоновый герметичный с кривошипно-шатунным механиз­мом, модернизированный (ЭКМ - энергосберегающий; ОКМ - озононеразру­шающий);

2- типоразмер компрессора;

3- исполнение по напряжению и частоте тока;

4- К - с подключением рабочего конденсатора;

5- вариант исполнения по габаритным, присоединительным размерам, распо­ложению патрубков и т. д., не влияющим на параметры компрессора;

6— обозначение ТУ.

Допускается замена базового позисторного реле, установленного на ком­прессоре импортного производства, на реле РПЗП2, если оно подходит конст­руктивно. При этом, запуск возможен, но защитная часть реле Р113112 рассчи­тана на более мощный двигатель, поэтому не будет гарантирована работа защи­ты в соответствии с требованиями НД на конкретный импортный компрессор.

При запуске компрессора VL 45 от реле РПЗП2, подключение подводя­щего жгута к реле необходимо произвести к клеммам "2" и "3" (вместо обычно­го подключения к клеммам "1" и "3").

Величины производительности компрессоров находятся в следующих пределах:

- в горячем состоянии: от 10 до 15 л/мин - 0 группа; от 11,6 до 12,0 л/мин - 1 группа; больше 12,0 л/мин - 2 группа;

- в холодном состоянии - больше 13 л/мин.

Распознать тип электродвигателя, установленного в конкретном компрес­соре и определить допустимое к применению реле защиты этого электродвига­теля, помимо указанного на крышке компрессора, можно по сопротивлению обмоток в холодном состоянии при t = (22±3)°С).

При замене компрессоров типа ХКВ на компрессоры типа ОК или ЭК, необходимо произвести следующие дополнительные операции:

- при наличии в конденсаторе петли масляного охлаждения, патрубки масляно­го охлаждения необходимо отпаять и на трубки змеевика конденсатора устано­вить перемычку;

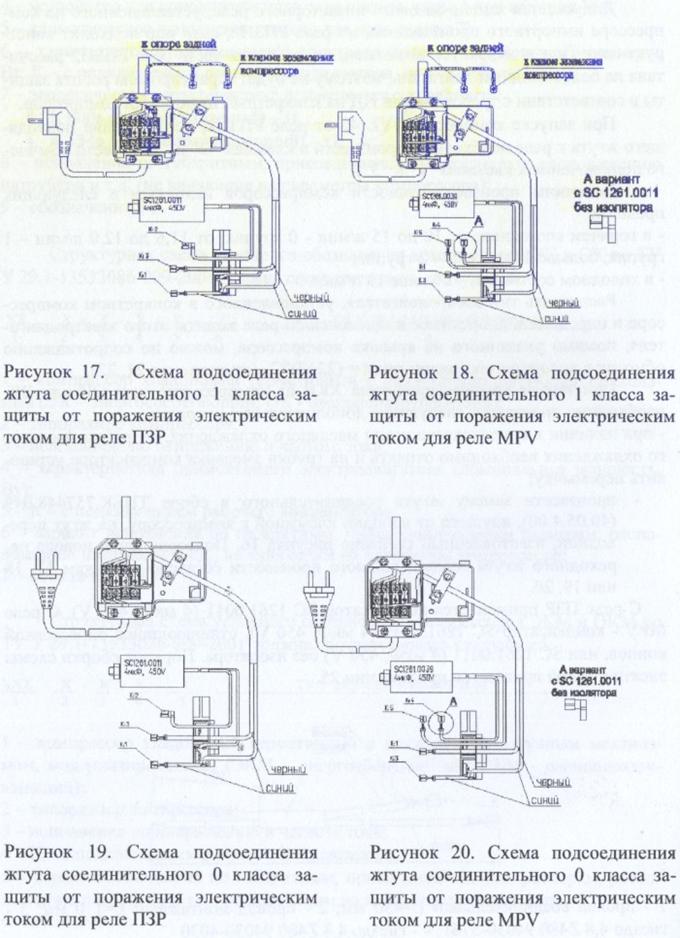

- произвести замену жгута соединительного в сборе ТИБК.757448.049 (40.05.4.00), идущего от колодки клеммной к компрессору, на жгут пере­ходной, изготовленный согласно рисунка 16. Подсоединение нового пе­реходного жгута соединительного произвести согласно рисункам 17, 18 или 19, 20.

С реле ПЗР применяется конденсатор SС 1261.0011 (4 мкФ, 450 V). С реле МРУ - конденсатор ЗС 1261.0039 (4 мкФ, 450 V), отличающийся опрессовкой концов, или 8С 1261.0011 (4 мкФ, 450 V) без изолятора.

1 - провод соединительный L=430 мм; 2 - провод монтажный L=110 мм; 3 - гнездо 4,8 Z480 94030-5761; 4 - гнездо 4,8 Z480 94030-4030

Рисунок 16. Жгут соединительный

Холодильные приборы ДХ-239-7, - 219-7, - 218-7, ДХМ-181-7, - 182-7, - 183-7, - 184-7, - 185-7, ДМ-155-3, - 156, работающие на R600а, при установке компрессоров ЭК дополнительно комплектовать крышкой защитной. Схема ус­тановки дополнительной крышки защитной указана на рисунке 24.

Установку компрессоров в двухкомпрессорных холодильных приборах произ­водить согласно рисунка 25.

При замене компрессоров «Electrolux» или «Danfoss» на компрессоры ЭК или ЭКМ (с согласия владельца ХП) необходимо произвести следующие опе­рации:

- произвести демонтаж дефектного компрессора «Electrolux» или «Danfoss», выполнив операции по удалению хладагента из системы и распайке необходи­мых стыков холодильного агрегата;

- установить компрессор ЭК или ЭКМ с соответствующими техническими характеристиками, выполнив операции по пайке необходимых стыков и заправке системы хладагентом.

В двухкомпрессорных ХП, при установке компрессора «Electrolux» или «Danfoss» (при дефекте компрессора «Danfoss» - возможна замена только ком­прессора МК), дополнительно использовать детали и стандартные изделия: «Втулка» ТИБК.711341.003 - 4шт., «Опора переходная» ТИБК.697465.045 - 2шт., «Шайба» ШГЯИ.711141.001 -4шт., «Гайка» 2М6-7Н.6.019 ГОСТ 5915-70

- 2 шт., «Шайба» 6 65Г 019 ГОСТ 6402-70 - 2шт., «Болт» М6-8вх20.46.019 ГОСТ 7798-70 - 2шт. При замене компрессора «Electrolux» или «Danfoss» МК вместо детали «Переходник»ТИБК.697437.020 установить «Переходник» ТИБК.697437.020-01. В ХП ДХМ-180-7, -183-7 при замене компрессора «Electrolux» ХК взамен патрубка нагнетающего, примененного с компрессором, установить патрубок нагнетающий ТИБК.697437.018;

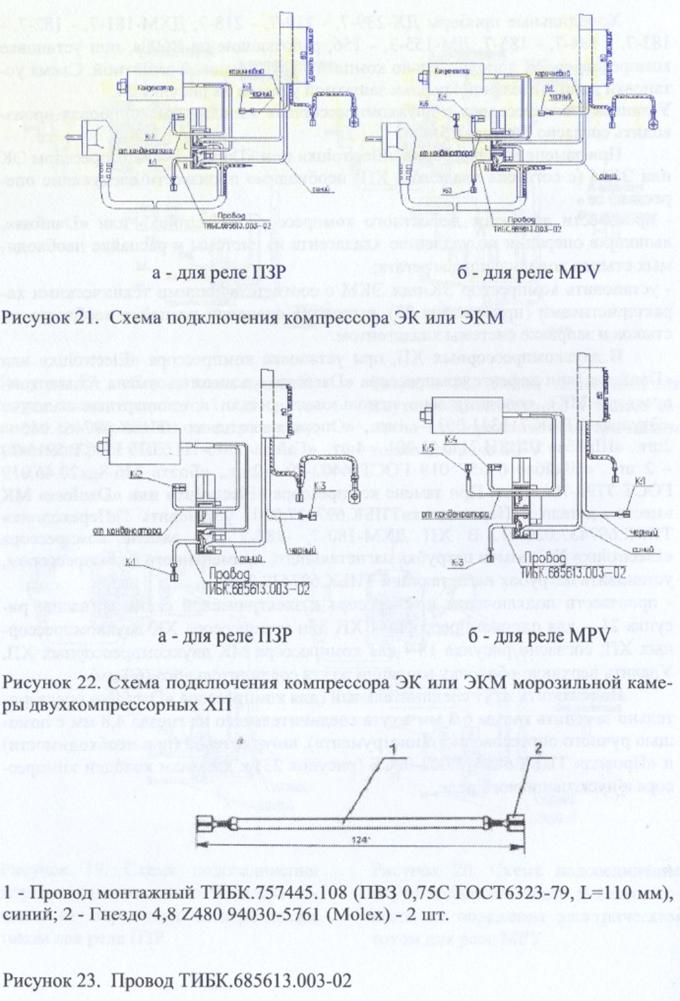

- произвести подключение компрессора к электрической схеме согласно: ри­сунка 21 - для однокомпрессорных ХП или компрессора ХК двухкомпрессор­ных ХП; согласно рисунка 18 - для компрессора МК двухкомпрессорных ХП. Удалить верхнюю оболочку изоляции жгута соединительного (60 мм).

Подключить жгут соединительный (для компрессора «ОапГояя» предвари­тельно заменить гнезда 6,3 мм жгута соединительного на гнезда 4,8 мм с помо­щью ручного опрессовочного инструмента), шнур сетевой (при необходимости) и «Провод» ТИБК.685613.003-02СБ (рисунок 23) к клеммам колодки компрес­сора и пускозащитного реле.
