Прибор показывающий КП1Т (стр. 8 )

Обозначение	Наименование	Кол.
R25	С2-29В-0,125-2,91 kW±0,25%-1,0-С	1
R27	С2-29В-0,125-1 kW±0,25%-1,0-А	1
R28	С2-29В-0,125-10 W±0,25%-1,0-А	1
R29, R30	С2-29В-0,125-59,7 kW±0,5%-1,0- А	2
R31	СП3-38б-0.125-6,8 kW	1
R32	С2-29В-0,125-221 kW±0,25%-1,0-А	1
R34, R51	СП5-35Б-10 kW±10 %	2
R35, R65	С2-33Н-0,25-5,1 МW±5%-А	2
R36	С2-33Н-0,125-510 kW±5%-А	1
R37, R45	С2-29-0,125-100 kW±0,25%-1,0-С	2
R38	С2-29В-0,125-2,58 kW±0,25%-1,0-А	1
R39	С2-29В-0,125-249 W±0,25%-1,0-С	1
R40, R64	С2-33Н-0,125-24 kW±5%-А	2
R41, R71	С2-33Н-0,125-8,2 kW±5%-А	2
R42	С2-29В-0,125-10,4 kW±0,25%-1,0-А	1
R47, R48, R52, R53	С2-33Н-0,125-330 W±5%-А	4
R49	С2-29В-0,125-1 МW±0,25%-1,0-А	1
R54	С2-29В-0,125-274 W±0,25%-1,0-С	1
R55, R59, R60	С2-29В-0,125-36,1 kW±0,25%-1,0-С	3
R56	СП3-39А-1-10 kW±10%	1
R57	С2-29В-0,125-649 kW±0,25%-1,0-А	1
R69	С2-33Н-0,5-82 W±5%-А	1
R70	С2-33Н-0,125-56 kW±5%-А	1
R74	С2-33Н-0,125-1 kW±5%-А	1
R75	С2-29В-0,125-681 W±0,25%-1,0-С	1
R76	С2-29В-0,125-102 W±0,25%-1,0-С	1
R77	С2-29В-0.125-35,7 kW±0,25%-1,0-А	1
R78	С2-29В-0,125-71,5 kW±0,25%-1,0-А	1
R79, R80	С2-29В-0,125-59,7 kW±0,25%-1,0-А	2
R81, R83	С2-29В-0,125-2,0 kW±1,0%-1,0-А	2
R82	С2-33Н-0,125-560 W±5 %-А	1
	Диоды
V1-V4, V12, V13	КД243Б	6
V7	КС191Т	1
V14-V18, V20	КД522Б	6
	Транзисторы
V5, V19	КТ3102БМ	2
V6	КТ972Б	1

продолжение приложения 7а

Обозначение	Наименование	Кол.
V8, V21, V22	КТ503Г	3
V9	КТ502Г	1
V10	КТ816В	1
V11	КТ817В	1
V23	КТ815Г	1
D11, D12	Выпрямительная сборка КДС111В	2

Приложение 9

КОМБИНАЦИИ ПЕРЕМЫЧЕК НА ПЛАТЕ УСИЛИТЕЛЯ
КАНАЛА ИЗМЕРЕНИЯ

Таблица 9.1

Тип датчика, входной сигнал

Х1

2

Х3

Х4

Х5

Х6

Х7

Х8

Х9

Х10

Х11

Х12

Х13

Х14

ТХК

¾

+

¾

+

+

+

¾

¾

¾

+

¾

¾

+

ТХА, ТНН, ТСМ, ТСП

¾

+

¾

¾

¾

¾

+

¾

ТПП

¾

+

¾

+

¾

¾

¾

ТПР; 0-20, 0-50, 0-100mV

+

¾

+

¾

¾

¾

¾

0—5, 0-10 V

+

¾

+

¾

¾

¾

0-1

0-5 mV

+

¾

+

¾

¾

¾

¾

4-20 mA

-

¾

¾

0-2

Таблица 9.2

Выходной сигнал, mA	Х17	Х18	Х19	Х20	Х23
0-5	¾	+	+	¾	0-1
4-20	+	¾	¾	+

Примечания:

1.  Перемычка Х15 установлена для всех диапазонов датчиков ТХК, ТНН, ТХА, ТПП, ТПР.

2. Перемычка Х16 установлена для всех диапазонов датчиков ТХА, ТНН, ТСМ, ТСП, входных сигналов по ГОСТ 26.011-80 и для диапазонов измерения 0-600, 200-600, 200-800 °С датчиков ТХК.

Приложение 10

ДАННЫЕ ТРАНСФОРМАТОРА

№ обмотки	№ выводов	Марка провода	Диам. провода, mm	Число витков	Режим холостого хода	Режим номинальной нагрузки	Сопротивление обмотки, W
Напряжение, V	Ток, не более, mA	Напряжение,, V	Ток, не более, mA
I	1; 2	ПЭТВ-2	0,18	1600	¾	60	220	100	98±19,6
I`	1; 2	0,18	925	¾		127	¾	¾
E	4	Экран
II	5; 6; 7	0,315	2x95	13x2	¾	2x(11±0,8)	300	2x(2,6±0,52)
III	8; 9; 10	0,224	2x155	21,3x2	¾	2x(19±1,4)	120	2x(8±1,8)

Приложение 11

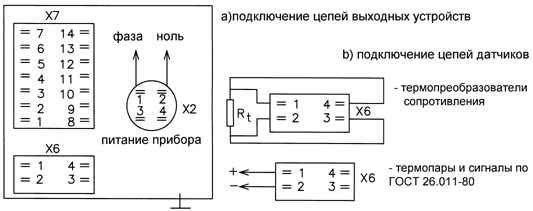

СХЕМА ЭЛЕКТРИЧЕСКАЯ ВНЕШНИХ ПОДКЛЮЧЕНИЙ

Цепи	Состояние контактов	Контакты вилки X7
Сигнализация	МЕНЬШЕ	Общий Замыкающий Размыкающий	1 10 11
БОЛЬШЕ	Общий Замыкающий Размыкающий	13 12 14
Регулирование	МЕНЬШЕ	Общий Замыкающий Размыкающий	2 4 3
БОЛЬШЕ	Общий Замыкающий Размыкающий	7 5 6
Преобразование 0-5, 4-20 mA	+ -	8 9

Приложение 12

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ПОВЕРОЧНЫХ СРЕДСТВ ДЛЯ ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТИ

Рисунок 12.1

Обозначение	Наименование	Кол.	Примечание
РS	Поверяемый прибор	1
R1	Резистор	1	160-200 W
МН	Компаратор	1
