Прибор показывающий КП1Т (стр. 9 )

Рисунок 12.2

Обозначение	Наименование	Кол.	Примечание
РS	Поверяемый прибор	1
R1	Резистор	1	160-200 W
МН	Компаратор	1
Т	Термостат	1
t	Термометр	1
ТП1', ТП1"	Термоэлектродный провод одного металла	2
ТП2', ТП2"	Термоэлектродный провод другого металла	2

продолжение приложения 12

Рисунок 12.3

Обозначение	Наименование	Кол.	Примечание
РS	Поверяемый прибор	1
ИРН	Источник регулируемого напряжения (компаратор)	1	0-10 V
ЦВ	Цифровой вольтметр	1

Рисунок 12.4

Обозначение	Наименование	Кол.	Примечание
РS	Поверяемый прибор	1
R2	Образцовое сопротивление		10 или 100 W
ИРН	Компаратор	1	0-3 V
ЦВ	Цифровой вольтметр	1

Рисунок 12.5

Обозначение	Наименование	Кол.	Примечание
РS	Поверяемый прибор	1
Rл1…Rл4	Резисторы	4	(2,5±0,1)W
МС	Магазин сопротивления	1

продолжение приложения 12

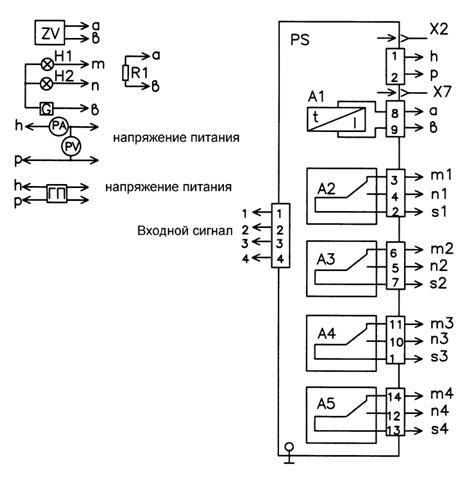

Рисунок 12.6

Обозначение	Наименование	Кол	Примечание
А1	Устройство преобразования	1
А2	Устройство регулирования «МЕНЬШЕ»	1
А3	Устройство регулирования «БОЛЬШЕ»	1
А4	Устройство сигнализации «МЕНЬШЕ»	1
А5	Устройство сигнализации «БОЛЬШЕ»	1
G	Источник питания	1	4-6 V
Н1, Н2	Индикаторная лампа	2	6,3 V
РS	Поверяемый прибор	1
R	Резистор	1	см. п. 3.4.3
ZV	Вольтметр цифровой	1
