Ведомость дефектов трубопровода и ОПС
№ п/п | Характер дефекта | Место расположения дефекта | Рекомендации по устранению | Ответственный за устранение | Отметка о выполнении |
1 | 2 | 3 | 4 | 5 | 6 |
Обследование провели:
Представитель специализированной
организации ________________________________________________________
(должность, ф. и.о., подпись)
Представитель эксплуатации ТЭС ______________________________________
(должность, ф. и.о., подпись)
Приложение 3
к «Типовой инструкции по контролю
металла и продлению срока службы
основных элементов котлов, турбин
и трубопроводов тепловых электростанций
Республики Казахстан»
от 01.01.01 г. № 000

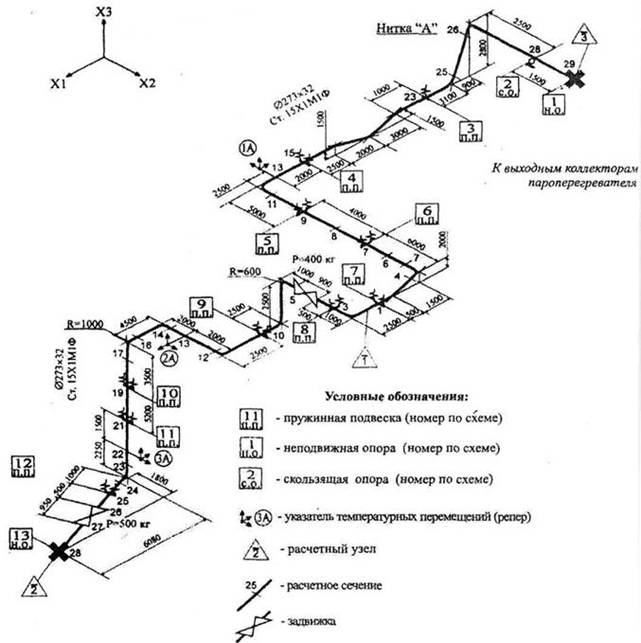

Расчетная схема трубопровода
Характеристика труб:
типоразмер __________________________________________________________
радиус гиба _________________________________________________________
материал ___________________________________________________________
Расчетные параметры: р = ______________ МПа; t = ____________________°С
Приложение 4
к «Типовой инструкции по контролю
металла и продлению срока службы
основных элементов котлов, турбин
и трубопроводов тепловых электростанций
Республики Казахстан»
от 01.01.01 г. № 000
Напряжение в сечениях трубопроводов
Номер сечения | Расчетные данные | Фактические данные | ||||
напряжения в сечениях, кгс см2 | выполнение условия прочности: «да» - «нет» | напряжения в сечениях, кгс/см2 | выполнение условия прочности: «да» - «нет» | |||
σэкв. раб | σэкв. хол | σэкв. раб | σэкв. хол | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Расчеты выполнил:
Представитель специализированной
организации ___________________________________________________________________
(должность, ф. и.о., подпись)
Приложение 5
к «Типовой инструкции по контролю
металла и продлению срока службы
основных элементов котлов, турбин
и трубопроводов тепловых электростанций
Республики Казахстан»
от 01.01.01 г. № 000
Нагрузки на опоры и подвески трубопровода
Наименование трубопровода | Номер опоры по схеме | Номера пружин по МВН или ОСТ | Высота пружин в свободном состоянии hсв, мм | Максимальная нагрузка на пружину Рдоп, кгс | Холодное состояние | Рабочее состояние | |||||||
высота пружины, мм | нагрузка на опору, кгс | высота пружины, мм | нагрузка на опору, кгс | небаланс нагрузок на опору,% | |||||||||
Расчетная hхол | фактическая hфхол | Расчетная Pхол | фактическая Рфхол | Расчетная hхол | фактическая hфхол | Расчетная Pхол | фактическая Рфхол | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
Примечания:
1 .Таблица составлена на основании измерений высот пружин, произведенных:
в холодном состоянии _____________________________________________
(число, месяц, год)
в горячем состоянии ______________________________________________
(число, месяц, год)
2. Расчетные значения нагрузок на опоры взяты из расчетов, выполненных по договору № ____
Обследование провели:
Представитель специализированной
Организации _____________________________________________________________
(должность, ф. и.о., подпись)
Представитель эксплуатации ТЭС __________________________________________
(должность, ф. и.о., подпись)
Приложение 6
к «Типовой инструкции по контролю
металла и продлению срока службы
основных элементов котлов, турбин
и трубопроводов тепловых электростанций
Республики Казахстан»
от 01.01.01 г. № 000
Результаты контроля температурных перемещений трубопровода
Наименование трубопровода | Номер индикатора по схеме | Перемещение вдоль осей координат, мм | Небаланс перемещений вдоль осей координат, мм | ||||||||||
X1 | Х2 | Х3 | X1 | Х2 | Х3 | ||||||||
расчетн. | фактич. | расчетн. | фактич. | расчетн. | фактич. | допуск. | фактич. | допуск. | фактич. | допуск. | фактич. | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
Примечания:
1 .Таблица составлена на основании измерений высот пружин, произведенных:
в холодном состоянии ________________________________________
(число, месяц, год)
в горячем состоянии _________________________________________
(число, месяц, год)
2. Расчетные значения нагрузок на опоры взяты из расчетов, выполненных по договору № ____
Обследование провели:
Представитель специализированной
Организации ________________________________________________
(должность, ф. и.о., подпись)
Представитель эксплуатации ТЭС ______________________________
(должность, ф. и.о., подпись)
Приложение 7
к «Типовой инструкции по контролю
металла и продлению срока службы
основных элементов котлов, турбин
и трубопроводов тепловых электростанций
Республики Казахстан»
от 01.01.01 г. № 000
Главный инженер ____________________
___________________________________
«___» ______________________ 200___ г
Акт
приемки паропроводов ТЭС __________ после выполнения
планового ремонта в _______________ г.
Представитель специализированной организации
______________________________________________________________________________________________________________________
(наименование организации, должность, ф. и.о. представителя)
и представитель эксплуатации
______________________________________________________________________________________________________________________
(наименование организации, должность, ф. и.о. представителя)
удостоверяют:
1. Дефекты, выявленные при проведении обследования технического состояния трубопроводов и ОПС, устранены (см. приложение 2). (Если дефекты не устранены, должны быть указаны мероприятия, которые необходимо провести для устранения дефектов, и сроки их проведения).
2. Условия прочности соблюдаются для всех расчетных участков трубопроводов на расчетный срок эксплуатации __________ тыс. ч с параметрами рабочей среды:
р = _____________ МПа, t = C (см. приложение 4).
3. Отклонения фактических нагрузок упругих опор от расчетных не превышают допустимых значений, предусмотренных НТД (см. приложение 5).
Если эти отклонения превышают допустимые значения, должны быть указаны причины превышения, а также способы и сроки устранения дефекта.
4. Разницы фактических и расчетных температурных перемещений по показаниям индикаторов (реперов) не превышают допустимых значений, предусмотренных НТД (см. приложение 6). (Если указанные разницы превышают допустимые значения, должны быть указаны причины превышения, а также способы и сроки устранения дефекта).
Кроме того, должны быть включены (в случае необходимости) мероприятия (со сроками их выполнения) по реконструкции трубопроводов или их ОПС.
Прилагаются:
1. Ведомость дефектов трубопровода.
2. Расчетная схема трубопровода котла.
3. Напряжения в сечениях трубопровода.
4. Нагрузки на опоры и подвески трубопровода.
5. Результаты контроля температурных перемещений трубопровода котла.
Представитель специализированной
организации ____________________________________________________
(должность, ф. и.о., подпись)
Представитель эксплуатации ТЭС __________________________________
(должность, ф. и.о., подпись)
Приложение 8
к «Типовой инструкции по контролю
металла и продлению срока службы
основных элементов котлов, турбин
и трубопроводов тепловых электростанций
Республики Казахстан»
от 01.01.01 г. № 000
Общие сведения о котле, коллекторах и пароперепускных трубах котла, результаты контроля
8.1. Котел
Котел ___________________________ (тип котла) | изготовлен на __________________ (завод-изготовитель) |
Расчетное давление: | Расчетная температура: |
в барабане ___________________ МПа | в барабане __________________ °С |
на выходе из котла ____________ МПа | на выходе из котла ___________ °С |
Станционный номер | Регистрационный номер | Заводской номер | Год изготовления | Год пуска | Наработка на момент обследования, ч/к-во пусков |
8.2. Коллекторы котла
|
