Моделирование и расчет звуковой системы

конференц-зала УЖД () в г. Екатеринбург

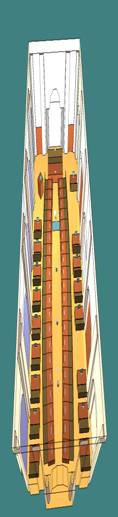

1.  Акустический расчёт помещения

На первом этапе акустического расчёта производится оценка SPL (sound pressure level) и параметров (D-50, STI, RT). Для учёта отраженного звука выполняется лучевое построение с использованием 1000 лучей. Разрешение графиков – 0.5 м, высота поверхности аудитории над полом – 1.2 м, что соответствует уровню головы сидящего человека. Лучевое построение выполняется для каждой октавной группы (125 Гц. 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц, 8 кГц, 16 кГц).

При расчётах также учитывается взаимная интерференция звука от различных источников.

Ниже приведены графики ясности D-50, звукового давления SPL, времени реверберации RT и индекса разборчивости речи STI для различных октавных групп.

Площадь, занятая зрителями 88.96 м. кв. Объём помещения – 1548 куб. м.

Уровень фоновых шумов в зале, соответствует уровню речевого шума в большом помещении:

Background level [dB] : 36,0 41,0 38,0 31,0 18,0 10,0 5,0 0,0

A1 – акустическая система Solid Drive, крепится под столом. Задержка – 0 мс.

A3 – акустическая система Solid Drive. Задержка – 0 мс.

A5 – акустическая система Solid Drive. Задержка – 0 мс.

B5 – акустическая система Solid Drive. Задержка – 0 мс.

B7 – акустическая система Solid Drive. Задержка – 0 мс.

B9 – акустическая система Solid Drive. Задержка – 0 мс.

E0 – акустическая система Solid Drive. Задержка – 0 мс.

E2 – акустическая система Solid Drive. Задержка – 0 мс.

НЕ нашли? Не то? Что вы ищете?

E3 – акустическая система Solid Drive. Задержка – 0 мс.

E4 – акустическая система Solid Drive. Задержка – 0 мс.

E5 – акустическая система Solid Drive. Задержка – 0 мс.

E6 – акустическая система Solid Drive. Задержка – 0 мс.

E7 – акустическая система Solid Drive. Задержка – 0 мс.

E8 – акустическая система Solid Drive. Задержка – 0 мс.

E9 – акустическая система Solid Drive. Задержка – 0 мс.

F0 – акустическая система Solid Drive. Задержка – 0 мс.

F1 – акустическая система Solid Drive. Задержка – 0 мс.

F2 – акустическая система Solid Drive. Задержка – 0 мс.

F3 – акустическая система Solid Drive. Задержка – 0 мс.

F4 – акустическая система Solid Drive. Задержка – 0 мс.

F5 – акустическая система Solid Drive. Задержка – 0 мс.

F6 – акустическая система Solid Drive. Задержка – 0 мс.

F7 – акустическая система Solid Drive. Задержка – 0 мс.

G1 – акустическая система A-206_array. Угол поворота от оси X – 15 градусов. Задержка – 0 мс.

H9 – акустическая система A-206_array. Угол поворота от оси X – 15 градусов. Задержка – 0 мс.

G4 – акустическая система M12CX. Угол поворота от оси Z – 10.7 градусов. Задержка – 0 мс.

1.1. Звуковое давление для всех октавных групп (с учётом отражений).

Выводы: Уровень звукового давления на поверхности аудитории меняется в пределах от 105 до 123 дБ. Особенно неравномерность давления видна на частотах 500 и 2000 Гц, это может быть скорректировано аппаратным способом.

1.2. Значения параметра Разборчивость (D-50) для различных частот.

Выводы: Разборчивость (D-50) для частот выше 1кГц изменяется от 5% до 99%, в зависимости от октавной группы и точки измерения. Также, на важных для разборчивости речи частотах – 500, 2000 и 8000 Гц параметр D-50 лежит в пределах от 40 до 60% (место председателя), что является допустимым результатом, соответствующим хорошей разборчивости по международным стандартам.

1.2. Индекс передачи речи STI в процентах.

Выводы: Индекс передачи речи (STI) на всей поверхности аудитории изменяется от 37% до 63%, что, согласно международным стандартам, соответствует хорошей разборчивости речи.

1.3.Время реверберации RT в мс.

Выводы: Время реверберации (RT) на всей поверхности аудитории изменяется от 0.05 до 4.9 с, что зависит от геометрии помещения (большой объём, высокие потолки) и не может быть скорректировано только с помощью техники. Низкие значения реверберации на частотах от 1кГц и выше были достигнуты с помощью применения локальных источников звука.

Выводы:

Ясность D-50 колеблется в среднем от 70% в центре зала до 10% по периметру зала для всех октавных групп, что является неудовлетворительным результатом. Звуковое давление SPL колеблется в среднем от 108 до 120 дБ, что допустимо при передаче речи. Время реверберации RT меняется в среднем от 1 с в центре зала до 4 с по периметру, что является недопустимым. Индекс разборчивости речи STI не превышает 63% в центре зала и падает до 37% по периметру.

В зале существуют проблемы разборчивости речи, связанные с большим временем реверберации, которые не могут быть скорректированы только аппаратными средствами.
