Инструкция по установке и эксплуатации массажных ванн серии AT-09 (стр. 1 )

Инструкция по установке и эксплуатации

массажных ванн серии AT-09

Серия Массажных ванн

Благодарим Вас за приобретение массажной ванны Appollo. Массажная ванна Appollo объединяет в себе функции гидромассажа, аэромассажа, подсветки, аудио, практичность и удобство ванны дарит Вам удовольствие и комфорт.

Перед использованием массажной ванны Appollo, внимательно прочтите данную Инструкцию по установке и эксплуатации и сохраните ее.

Производитель оставляет за собой право пересмотра или изменения комплектующих либо технических параметров, указанных в данном руководстве, с целью улучшения функций и мощностей.

СОДЕРЖАНИЕ

I.  Технические спецификации и стандарт …………………………………………………………………..2

II.  Схема электропроводки…………………………………………………………………………………….3

III. Установка……………………………………………………………………………………………………6

IV. Использование массажной ванны………………………………………………………………………….7

V.  Использование панели управления 3.0……………………………………………………………………11

VI. Использование панели управления 4.1(блок 4.1)………………………………………………………...14

VII.  Использование панели управления 4.1(блок 4.3)...…………………………………………………17

VIII.  Панель управления 4.2………………………………………………………………………………..20

IX. Панель управления 5.1……………………………………………………………………………………22

X.  Пульт ДУ……………………………………………………………………………………………………23

XI. Уход ……………………………………………………………………………………………………….24

X.  Схемы моделей…………………………………………………………………………………………….24

Устранение неисправностей………………………………………………………………………………………..54

Важно!

1.  Перед использованием массажной ванны Appollo, внимательно прочтите данную Инструкцию по установке и эксплуатации и сохраните ее.

2.  Подача электроэнергии в ванну должна осуществляться из отдельного источника электропитания с параметрами 220 V+10 %, 50 Hz с надежным заземлением. Поперечное сечение основного провода электроснабжения должно быть не менее 2,5 мм². Избегайте попадания воды на вилку.

3.  Давление воды должно равняться 0.1-0.4 МПа. Температура подаваемой в ванну горячей воды должна быть ниже 65 ºС. Источник воды должен иметь отдельный вентиль перекрытия потока.

4.  Установку ванны должны осуществлять квалифицированные специалисты, следуя указаниям данной инструкции. Подключение к источнику электропитания должно осуществляться квалифицированным электриком.

5.  Принимая ванну, убедитесь, что защитный экран дренажа поднят, это защитит массажные форсунки от повреждений.

6.  Чтобы не поскользнуться и не упасть, будьте внимательны.

7.  Никогда не позволяйте детям, пожилым людям и людям с ограниченными возможностями пользоваться ванной без присмотра.

8.  Никогда не оставляйте зажженных сигарет возле ванны и не бросайте в нее пепел, иначе можно повредить конструкцию и вызвать пожар.

9.  После окончания эксплуатации, всегда отключайте ванну от источников подачи электричества и воды.

10.  Уход за ванной следует осуществлять только после ее отключения от источника питания.

11.  Раз в полгода квалифицированный электрик должен осуществлять проверку электроблока на предмет защиты от утечки электроэнергии и нормального функционирования протектора.

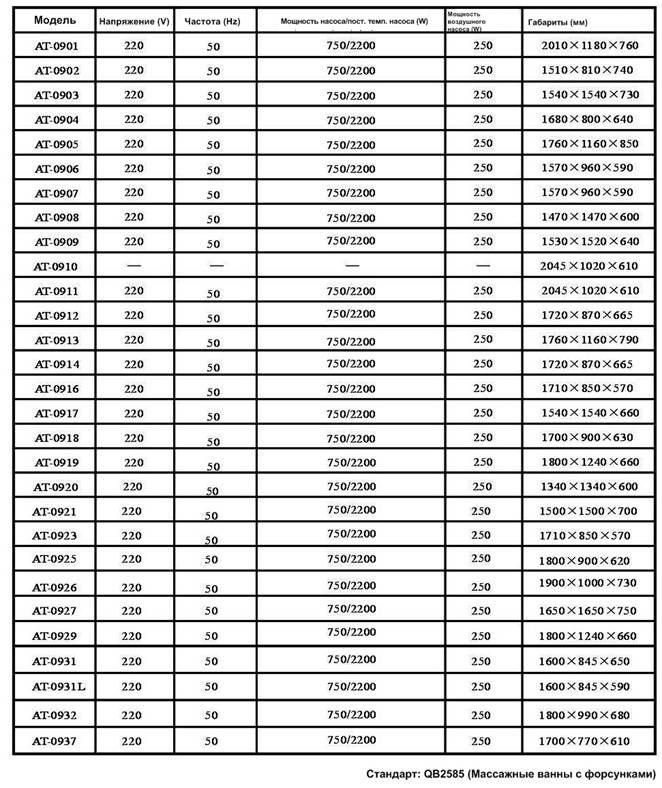

I.  Технические спецификации и стандарт

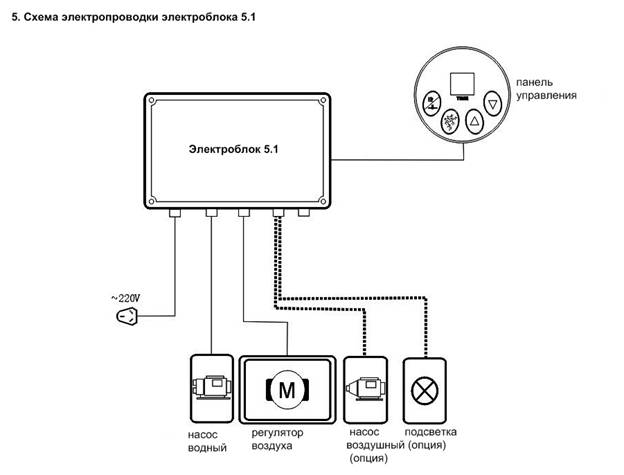

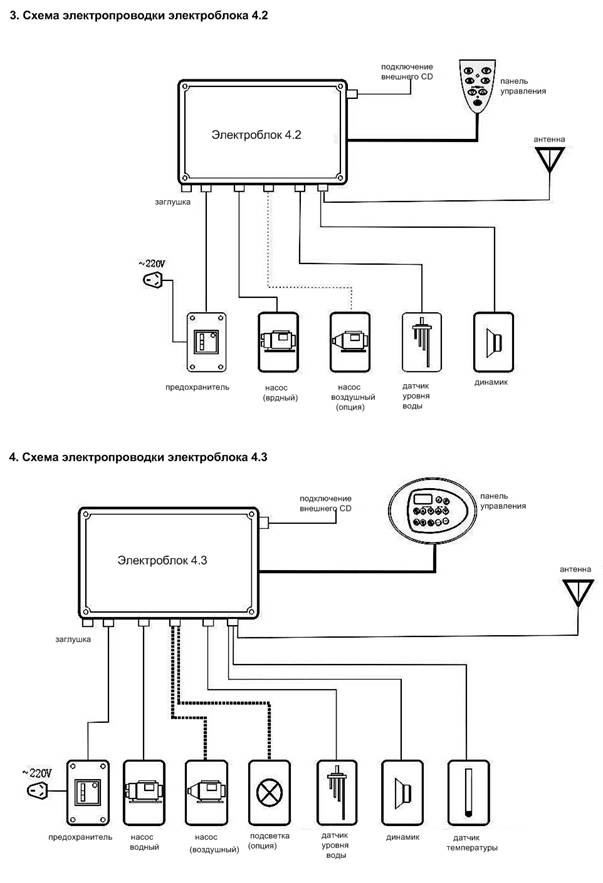

II.  Схема электропроводки

III. Установка

1.  Поставьте ванну на желаемое место. Отрегулируйте болты, чтобы ванна стояла ровно. Затяните гайки болтов, чтобы зафиксировать их на желаемой высоте.	2.  Соединение воды: см. рис. По позициям на рисунке соедините трубки с горячей и холодной водой. Трубка с синей отметкой – для холодной воды, с красной – для горячей (температура горячей воды не должна быть выше 65°С).
3.  Слив: соедините рифленый шланг к ниппелю под сливом ванны. Скрепите и завяжите прилагаемой нейлоновой лентой. Протяните шланг в канализацию.	4.  Установка фартука: см. рис. Вставьте верхний край фартука ванны в эластичную пластину. Используйте винты для фиксации. Поместите маленькие шляпки на винты.

5.  Установка фильтра (только для АТ-0905)

Вставьте соединительную сердцевину в фильтр.	Плавно вставьте другой конец фильтра в насос.	Сожмите сердцевину и вставьте в углубление в ванне.	Проверьте, надежно ли установлен фильтр. По необходимости отрегулируйте сердцевину.

IV. Использование массажной ванны

1.  Использование гидромассажа (только для ванн без компьютера) ●Нажмите на ON/OFF для активации гидромассажной функции. ● Нажмите на ON/OFF повторно для выключения работы функции. 2. Использование аэромассажа (только для ванн без компьютера) ● Нажмите на ON/OFF. →Нажмите на AIR для активации аэромассажа. ●Нажмите на AIR повторно для выключения работы функции аэромассажа. 3. Использование регулятора воздуха №1 (только для ванн с компьютером) ● Поверните ручку против часовой стрелки для активации функции аэромассажа. ●Поверните ручку по часовой стрелке, чтобы отключить аэромассаж.	Рис. 1 клавиши ON/OFF и AIR
Рис. 2 регулятор воздуха
4. Использование крана с одной ручкой №3 Поднимите ручку А на кране, ●поверните ручку А по часовой стрелке для горячей воды. ●поверните ручку А против часовой стрелки для холодной воды. ●Установите ручку А в среднем положении, чтобы горячая и холодная вода перемешивались в желаемой вами пропорции.	5. Использование распределителя воды: Поверните колесико В распределителя воды, затем поднимите ручку А, вы можете открыть соответствий источник подачи воды: когда вы повернете колесико В налево, вода будет поступать из крана (излива), когда вы повернете колесико В направо, вода пойдет из душевой лейки.
Рис. 3 кран с одной ручкой №3	Рис.4 Позиции на распределителе воды

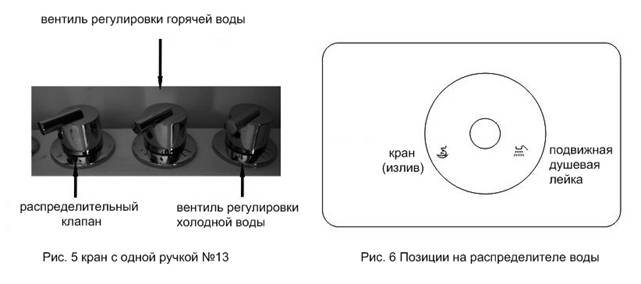

6.  Использование крана с одной ручкой №13 ●Повернув колесико регулировки горячей воды и/или холодной воды, вы можете регулировать пропорции горячей и/или холодной воды: поворот против часовой стрелки увеличивает поток, по часовой стрелке – уменьшает поток до тех пор, пока вентиль не перекроет подачу воды. ●Установив колесико распределителя воды на желаемой позиции, вы включаете подачу воды из желаемого источника: При положении колесика на , вода будет подаваться из подвижной душевой лейки. →При положении на , вода подается в ванну.
7.  Регулируемая форсунка Повернув регулируемую форсунку (Рис. 7), вы можете регулировать интенсивность гидромассажа.	Рис. 7 регулируемая форсунка

8.  Слив ●Повернув ручку дренажа, вы можете открыть или закрыть клапан слива. ●Повернув ручку вправо, вы откроете сливное отверстие. ●Повернув ручку налево, вы закроете сливное отверстие.	Рис. 8 ручка дренажа
9.  Крышка дренажа Если сливное отверстие забилось посторонними предметами, поверните ручку вправо, выньте крышку слива и проведите очистку.
Рис. 9 крышка дренажа (слева) и фильтр (справа)
10.  Регулировка дренажа Если дренаж протекает, поверните его по часовой стрелке и потяните вверх. Поверните противоударное устройство, чтобы уменьшить его выступание, тогда крышка дренажа будет в тесном контакте с нижним клапаном. Затем затяните контргайку.
Рис. 10 Противоударное устройство (слева) и контргайка (справа)

11.  Крышка возврата Если крышка забилась посторонними предметами, поверните ее налево и выньте для очистки.	Рис.11 Крышка возврата
12.  Подвижная душевая лейка Повернув и отрегулировав декоративное кольцо на подвижной душевой лейке, вы можете выбрать из трех видов разбрызгивания.
Рис.12 способ 1 Рис.13 способ 2 Рис.14 способ 3
13.  Меры предосторожности при использовании ванны ●Запрещается включать водный насос, если в ванне нет воды, иначе, повредится водяной замок. Насос следует включать только при наличии воды выше уровня форсунок (см. рис. 15), иначе вода будет выплескиваться , потому что вода не покрывает форсунки. ●Внутренний диаметр канализационного отверстия не должен быть меньше внешнего диаметра сливного шланга ванны, это будет препятствовать сливу.	Рис. 15 ванна

V.  Использование панели управления 3.0
