В графе “Обозначение” указывают обозначения составных частей изделия (сборочные единицы, детали). Графу не заполняют на раздел спецификации “Документация”.

В графе “Наименование” указывают последовательно:

- раздел “Документация” (расчетно-пояснительная записка);

- раздел “Сборочные единицы” (узловые сборочные единицы);

- раздел “Детали” (детали аппарата);

- раздел “Стандартные изделия” (согласно государственным стандартам на изделия и детали);

- раздел “Прочие изделия” (не вошедшие в указанные).

В графе “Кол.” Записывают количество составных частей изделий, которое записывается в специфическую всегда на одно специфицируемое изделие.

В графе “Примеч.” указывают необходимые дополнительные сведения для планирования и организации производства.

Объем курсового проекта по чертежу общего вида аппарата – 1-2 листа формата А1.

Примеры выполнения аппаратов для процессов абсорбции и адсорбции приведены в приложениях.

Таблица 16.

14. Требования при защите курсового проекта

К защите допускается студент, выполнивший задание на проектирование в установленном объеме и оформивший его в соответствии с требованиями данного пособия. Студент должен иметь подписанные руководителем пояснительную записку и чертежи. Курсовой проект принимается руководителем проекта или комиссией в составе двух человек с обязательным участием преподавателя, консультирующего студента во время проектирования. Студент делает доклад продолжительностью 5…10 мин, в котором кратко формулирует цель и задачи курсового проекта, освещает технологические расчеты установки, дает обоснование по выбору основного аппарата. При окончании доклада руководитель проекта или члены комиссии задают студенту вопросы по теме курсового проекта. Оценка курсового проекта должна включать в себя оценку качества расчета и оформления расчетно-пояснительной записки, качества выполнения графической части проекта, уровня доклада и ответы на поставленные вопросы.

Приложения

Приложение 1.

Способы выражения состава фаз

№ п/п	Концентрация	Обозначение компонента А
в жидкой фазе	в газовой фазе
1	Мольная доля, кмоль А/[кмоль (А+В)]	х	y
2	Массовая доля, кг А/[кг (А+В)]
3	Относительная мольная концентрация, кмоль А/кмоль В	Х	Y
4	Относительная массовая концентрация, кг А/кг В	`Х	`Y
5	Объемная мольная концентрация, кмоль А/[м3(А+В)]	Сх	Су
6	Объемная массовая концентрация, кг А/[м3(А+В)]	х	у
7	Объемная доля, м3А/м3(A+B)	-	vy
8	Парциальное давление компонента	-	pк

В формулах таблицы П.2. МА, МВ, Мсм обозначают мольные массы веществ А, В и их смеси, кг/моль, при этом мольная масса смеси определяется по правилу аддитивности (например, по жидкой фазе ; ρ - плотность смеси, кг/м3.

Приложение 2.

Формулы для пересчета концентрации

Концентра­ции искомые	Концентрации заданные
х		X	`X	Сx
х	1	.Мсм/MA или /{МA[/MA+ +(1-)/MB]}	Х/(1+X)	МB./(МB.+ +МA)	Cx.Mсм/r или Сx.МB/[r+Сx(МB - - МA)]	. Мсм/(r.MA) или . МB/[r.МA+ +(МA+ МB)]
	х.МA/Mсм	1	МA.X/(МA.Х+МB)	/(1+)	MA.Cx/r	/r
Х	х/(1-х)	.МB/[МA(1-)]	1	МB./МA	МB.Сx/(r-МA.Сx)	МB./[МA(r- -)]
	x.МA/[МB (1-x)]	/(1-)	МA.Х/MB	1	МA.Сx/(r-MA.Cx)	/(r-)
Сx	r.х/Мсм	r./MA	r.X/(МA.Х+МB)	r./[МA(+1)]	1	/МA
	r.МA.х/Мcм	r.	r.Х.МA/(МA.Х+MB)	r./(+1)	МА.Сх	1

Приложение 3.

Характеристики насадок (размеры даны в мм)

Насадки	f, м2/м3	e, м3/ м3	dэ, м	r, кг/м3
1	2	3	4	5
Регулярные насадки
Деревянная хордовая (10´100), шаг в свету:
10	100	0,55	0,022	210
20	65	0,68	0,042	145
30	48	0,77	0,064	110
Керамические кольца Рашига:
50´50´5	110	0,735	0,027	650
80´80´8	80	0,72	0,036	670
100´100´10	60	0,72	0,048	670
Неупорядоченные насадки
Керамические кольца Рашига:
10´10´1,5	440	0,7	0,006	700
15´15´2	330	0,7	0,009	690
25´25´3	200	0,74	0,015	530
35´35´4	140	0,78	0,022	530
50´50´5	90	0,785	0,035	530
Стальные кольца Рашига:
10´10´0,5	500	0,88	0,007	960
15´15´0,5	350	0,92	0,012	660
25´25´0,8	220	0,92	0,017	640
50´50´1	110	0,95	0,035	430
Керамические кольца Палля
25´25´3	220	0,74	0,014	610
35´35´4	165	0,76	0,018	540
50´50´5	120	0,78	0,026	520
60´60´6	96	0,79	0,033	520

1	2	3	4	5
Стальные кольца Палля:
15´15´0,4	380	0,9	0,010	525
25´25´0,6	235	0,9	0,015	490
35´35´0,8	170	0,9	0,021	455
50´50´1,0	108	0,9	0,033	415
Седла керамические “Инталокс”
12,5	625	0,78	0,005	545
19	335	0,77	0,009	560
25	255	0,77	0,012	545
38	195	0,79	0,017	480
50	118	0,81	0,027	530

Приложение 4.

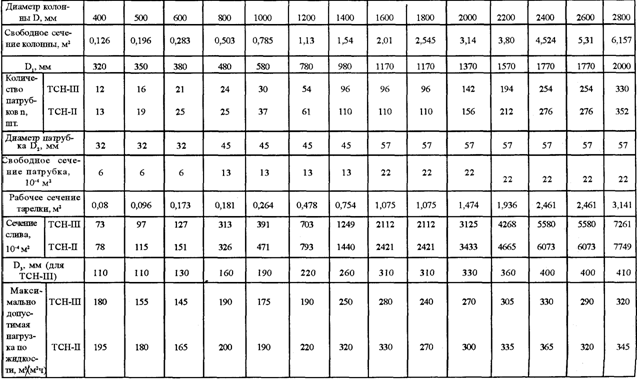

Характеристика и размеры распределительных тарелок

Приложение 5.
