Процессы и аппараты защиты атмосферы от газовых выбросов (стр. 29 )

Значения коэффициентов А1 и B1 для некоторых веществ,

растворен­ных в воде:

Вещество	Коэффициент
A1	B1
Газ	1,0
Этиловый спирт	1,24	2,0
Метиловый спирт	1,19	2,0
Уксусная кислота	1,27
Вода		4,7
Ацетон		1,15
Неассоциированные жидкости		1,0

Приложение 13.

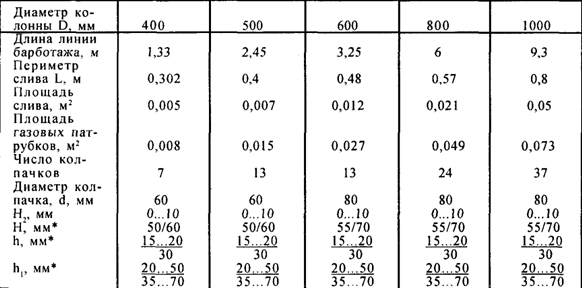

Технические характеристики колпачковых тарелок типа ТСК-1

Приложение 14.

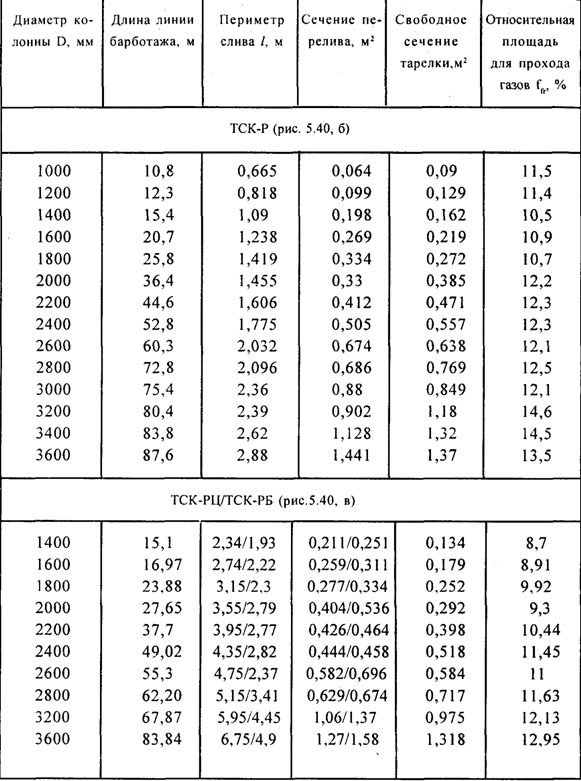

Технические характеристики колпачковых тарелок

типа ТСК-Р, ТСК-РЦ и ТСК-РБ

Приложение 15.

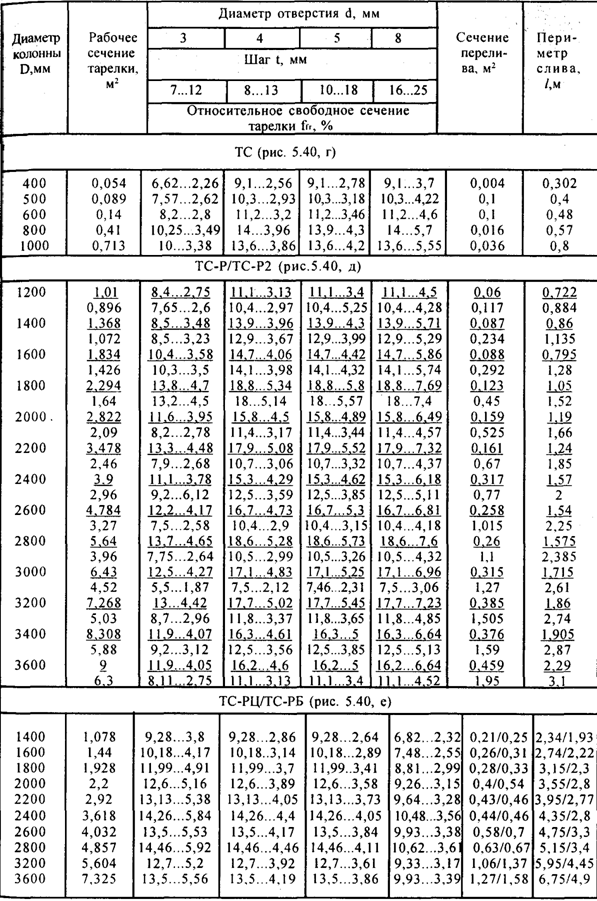

Технические характеристики ситчатых тарелок типа ТС

Приложение 16.

Технические характеристики решетчатых тарелок

*Примечание. Верхняя строка - для тарелок из легированной стали, нижняя - из углеродистой.

Приложение 17.

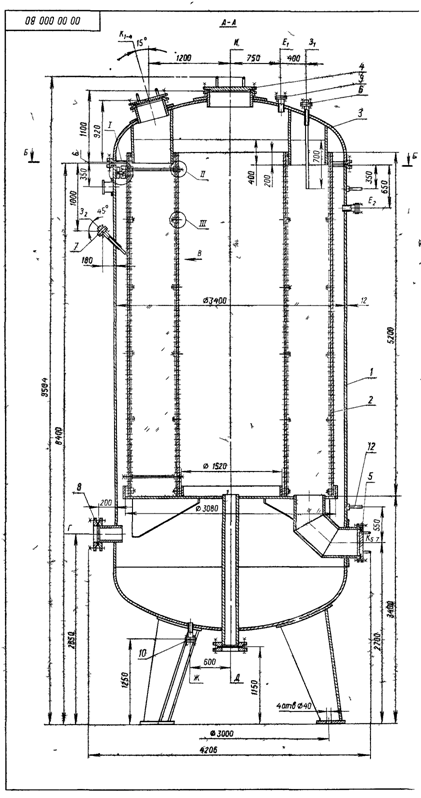

Конструктивные характеристики горизонтальных и

вертикальных адсорберов

Тип адсорбера	Размеры цилиндрической части корпуса, м	Толщина стенки корпуса, мм	Высота слоя адсорбента, м	Форма днища и крышки
D	H (L)
Вертикальный	1,2; 1,6; 2; 2,4; 3	2,2	8…10	0,5…1,2	Коническая
Горизонтальный	1,8; 2	3…9	8…10	0,5…0,8	Сферическая

Приложение 18.

Равновесные данные по адсорбции паров бензола и их смеси с воздухом

на активных углях

Марка угля	Концентрация бензола, кг/м3	Марка угля	Концентрация бензола, кг/м3
	газовой фазе, Y.103	в твердой фазе, X		в газовой ­ фазе, Y.103	в твердой фазе, X
АР-А	0,854	109,0	СКТ	0,085	60,0
	2,560	134,2		0,213	125,6
	5,125	139,8		0,850	174,0
	9,390	143,0		4,270	178,0
	17,060	147,3		12,805	185,1
	25,610	151,2		17,060	188,0
				24,400	193,4
				25,610	198,0
АГ-3	0,035	75,0	СКТ-6А	0,000	150,0
	0,427	120,0		1,000	220,0
	2,134	157,5		2,000	263,0
	4,691	170,5		4,000	276,0
	8,540	180,0		5,000	280,0
	17,060	197,5		6,000	284,0
	25,610	215,0		8,000	285,0
				10,000	290,0
				16,000	296.0
				25,000	300,0
				30,000	300,0

Приложение 19.

Физико-химические свойства веществ

Жидкость	Мольная масса, кг/моль	Плот­ность, кг/м3	Темпера­тура кипения, °С	Давление насыщен­ного пара при 20°С, мм рт. ст.
Ацетон С3Н6О	58,08	810	56	186
Бензол С6Н6	78,11	900	80,2	75
Бутилацетат				18
Дихлорэтан C2H4Cl2	98,97	1250	83,7	65
Муравьиная кислота СН2О2	46	1220		33,1
Сероуглерод CS2	76,13	1290	46,3	298
Спирт метиловый (метанол) CH4O	32,04	800	64,7	97,7
Спирт этиловый C2H6O	46,07	790	78,3	44
Толуол C7H8	92,13	870	110,8	22,3
Углерод четырехлористый CCl4	153,84	1630	76,7	90,7
Хлороформ CHCl3	119,38	1530	61,2	160
Эфир диэтиловый C4H10O	74,12	710	34,5	442

Приложение 20.

Значение коэффициентов аффиности

Вещество	b	Вещество	b
Ацетон	0,88	Пентан	1,12
Бензол	1,00	Пропан	0,78
Бромистый метил	0,57	Сероуглерод	0,70
Бутан	0,90	Толуол	1,25
Бутилацетат	1,48	Уксусная кислота	0,79
Гексан	1,35	Хлористый этил	0,76
Гептан	1,59	Хлороформ	0,86
Дихлорэтан	1,31	Хлорпикрин	1,28
Диэтиловый эфир	1,09	Этиловый спирт	0,61
Метиловый спирт	0,40	Четыреххлористый углерод ­	1,05
Муравьиная кислота	0,61	Циклогексан	1,03

Приложение 21.

Значение коэффициента b

Yк/Yн	0,005	0,01	0,03	0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9
b	1,84	1,67	1,35	1,19	0,97	0,67	0,42	0,23	0,07	-0,1	-0,27	-0,46	-0,68

Литература

1.  Касаткин процессы и аппараты химической технологии. - М.: Химия, 1973.

2.  , Николаев и аппараты химической и нефтехимической технологии. – М.: Химия, 1972.

3.  , , Каган и аппараты химической технологии. - М.: Химия, 1967. - 847 с.

4.  Основные процессы и аппараты химической технологии: По­собие по проектированию. /Под ред. . - М.: Хи­мия, 1983. – 160 с.

5.  , , Носков и задачи по курсу процессов и аппаратов химической технологии. - М.: Хи­мия, 1987. - 575 с.

6.  Штокман воздуха. - М.: Изд-во АСВ, 1999.

7.  , , Посохин аппаратов пылегазоочистки. – М.: «Экопресс – 3М», 1998.

8.  Оборудование, сооружения, основы проектирования химико-технологических процессов защиты биосферы от промышленных выбросов. /, , . – М.: Химия, 1985.

9.  Рамм газов. – М.: Химия, 1976.

10.  Аверкин для физико-химической очистки воздуха. Учеб. пособие. В 2-х частях. Ч.1. Абсорберы. - Пенза: ПГАСА, 2000.

11.  Аверкин для физико-химической очистки воздуха. Учеб. пособие. В 2-х частях. Ч.2 Адсорберы. - Пенза: ПГАСА, 1999.

12.  Баранцев задач по процессам и аппаратам пищевых производств. – М.: Агропромиздат, 1985.
