Методические указания к лабораторной работе №15 (стр. 2 )

При нажатии на кнопку «Control» откроется окно расширенных настроек электропривода, в котором можно задавать выходную частоту электропривода.

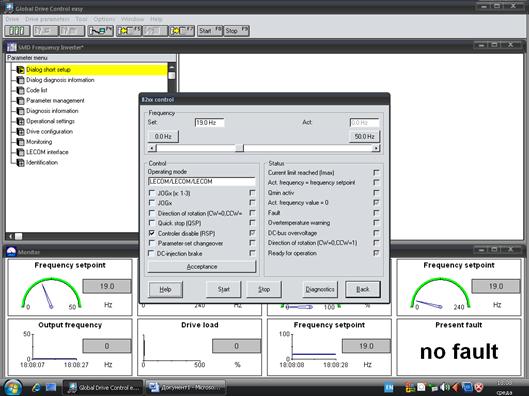

Рис. 6. Окно расширенных настроек электропривода.

4. Для снятия внешней характеристики насоса при номинальной частоте вращения , , необходимо подключить электродвигатель насоса непосредственно к сети:

а) переключатель SB2 перевести в положение «Сеть»;

б) включить автоматический выключатель Q1;

в) перед началом испытания сделать пробный пуск для проверки правильности направления вращения двигателя насоса;

г) снять внешнюю характеристику насоса при , изменяя сечение трубопровода с помощью вентиля;

д) результаты измерений занести в табл. 1. Значение давления контролировать с помощью манометра;

Таблица 1

№ п/п	Положение задвижки Z1	G, м3/с	Н, м
1	открыта
2	30% прикрыта
3	60% прикрыта
4	закрыта

5. Для снятия внешних характеристик насоса при полностью открытом вентиле при разной частоте вращения необходимо:

а) перевести переключатель SB2 в положение «ПЧ», тем самым подключив питание двигателя насоса к выходу преобразователя частоты;

б) повторить пункт 4 для частот 20, 30, 40 Гц;

в) снять внешние характеристики насоса при разной частоте вращения ;

в) результаты измерений занести в табл. 2:

Таблица 2

№ п/п	Частота Гц	Положение задвижки Z1	G, м3/с	Н, м
1	20	открыта
2	20	30% прикрыта
3	20	60% прикрыта
4	20	закрыта
5	30	открыта
6	30	30% прикрыта
7	30	60% прикрыта
8	30	закрыта
9	40	открыта
10	40	30% прикрыта
11	40	60% прикрыта
12	40	закрыта

6. Для снятия зависимости , необходимо:

а) для четырех положений вентиля с помощью изменения частоты вращения поддерживать давление на уровне 1,5 атм. (контроль давления производится по шкале манометра);

б) для изменения и контроля частоты необходимо использовать окно расширенных настроек электропривода программы GDC;

в) снять зависимость ;

г) результаты измерений занести в табл. 3:

Таблица 3

№ п/п	Положение задвижки Z1	Частота Гц	G, м3/с	Н, м
1	открыта			15
2	30% прикрыта			15
3	60% прикрыта			15
4	закрыта			15

7. Снять энергетические характеристики насоса , при подключении двигателя насоса напрямую к питающей сети. Для этого необходимо:

а) отключить двигатель насоса от ПЧ, для чего переключатель SB2 перевести в положение «0»;

б) подключить двигатель насоса напрямую к питающей сети;, для этого переключатель SB2 перевести в положение «Сеть»

в) перед началом испытания сделать пробный пуск для проверки правильности направления вращения двигателя насоса;

г) изменяя сечение трубопровода с помощью вентиля, снять энергетические характеристики насоса , ;

д) значения потребляемой мощности и коэффициента мощности снимать с дисплея анализатора параметров сети (Diris A40);

е) результаты измерений занести в табл. 4:

Таблица 4

№ п/п	G, м3/с	Н, м	P1, Вт	, отн. ед.
1
2
3
4
5
6

7. Для снятия энергетических характеристик установки , при подключении двигателя насоса к преобразователю частоты необходимо:

а) подключить двигатель насоса к преобразователю частоты, SB2 в положении «ПЧ»

б) проверить направление вращения двигателя;

в) полностью открыть вентиль Z1;

г) с помощью окна расширенных настроек электропривода программы GDC изменять частоту таким образом, что бы получить значения расхода равные значениям в табл. 4;

д) снять энергетические характеристики установки , ;

е) результаты измерений занести в табл. 5:

Таблица 5

№ п/п	G, м3/с	Частота Гц	Н, м	P1, Вт	, отн. ед.
1
2
3
4
5
6

8. Снять значения мощности, напора и расхода при двух разных значениях частоты: , , , , , . Для этого необходимо:

а) выбрать два любых значения частоты ≥10 Гц;

б) снять значения потребляемой мощности, расхода и напора при этих частотах;

в) результаты измерений занести в табл. 6:

Таблица 6

№ п/п	Частота Гц	G, м3/с	Н, м	P1, Вт
1
2

Убедиться в правильности зависимостей: , , .
