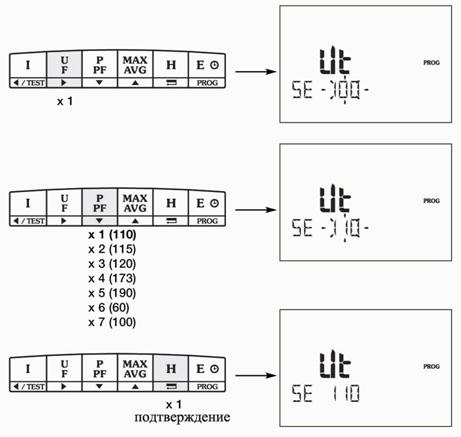

Вторичная обмотка трансформатора напряжения
Пример: 110В

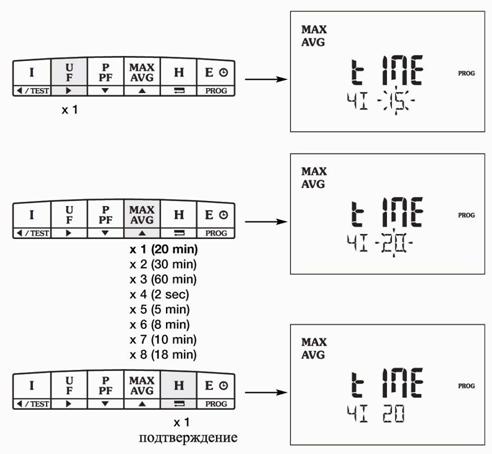

Время интегрирования
Пример: tIME 4I = 20мин

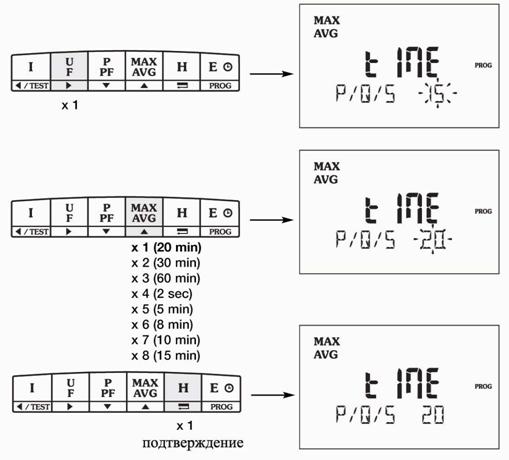

Активное время интегрирования мощности
Пример: tIME P/Q/S = 20мин

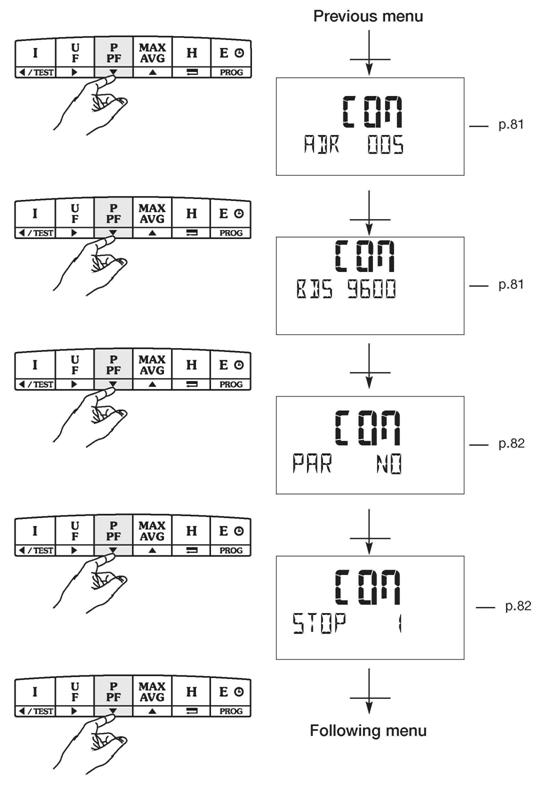

Настройка соединения с компьютером

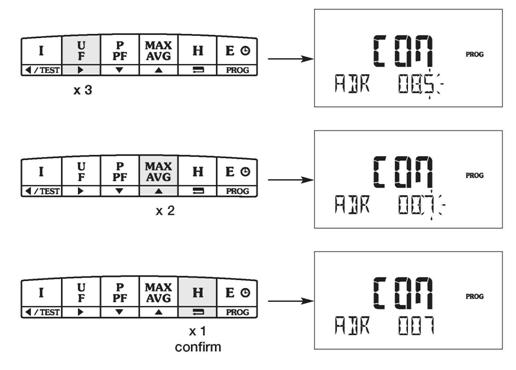

Настройка адреса устройства
Пример : COM ADR = 7

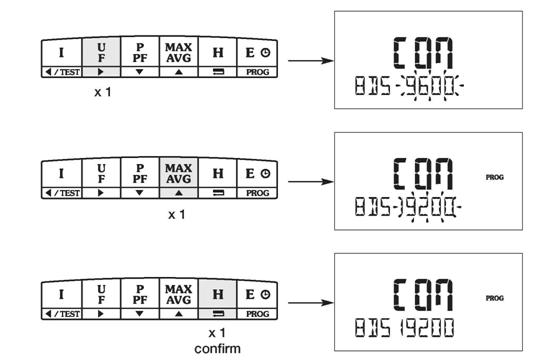

Скорость соединения
Пример : BDS = 19200 bauds

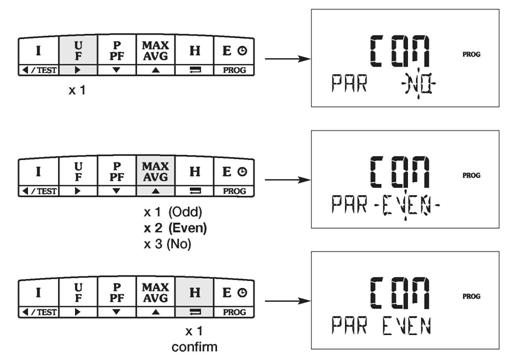

Паритет соединения
Пример : PAR = Even

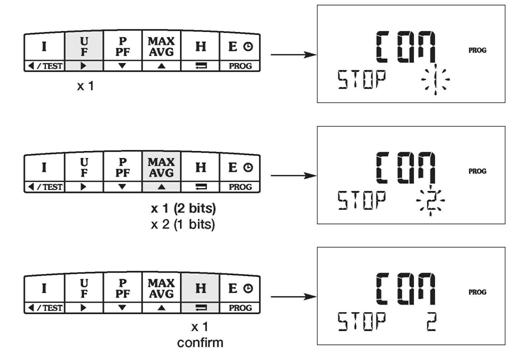

Стоповый бит соединения
Пример : STOP = 2

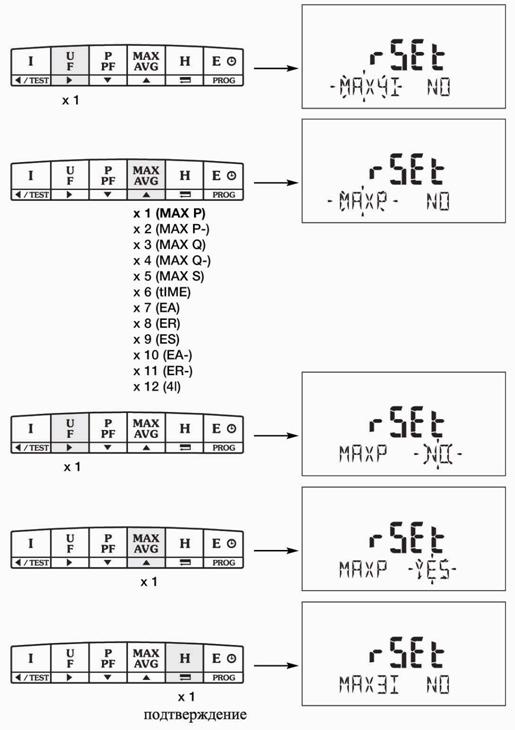

Сброс на ноль
Пример: rSET = EA
EA – счётчик активной энергии
ER – счётчик реактивной энергии
ES – счётчик полной энергии

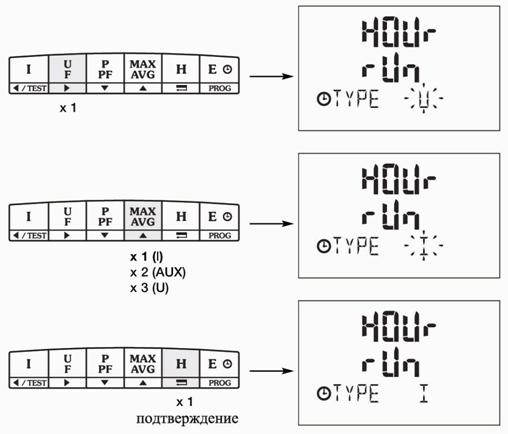

Счётчик моточасов
Пример: HOUr rUn = I

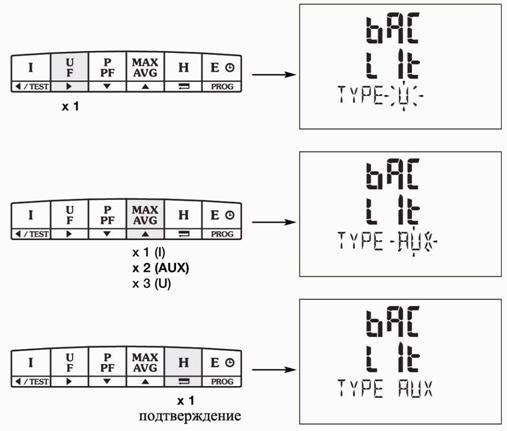

Подсветка экрана
Пример: bACLIT = AUX
AUX – напряжение питания
Серийный номер
Пример: SErl = 032010040
Версия программного обеспечения
Выход из режима программирования

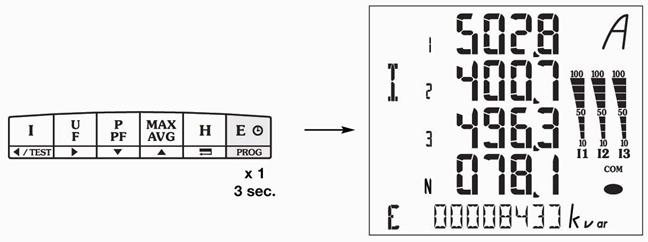

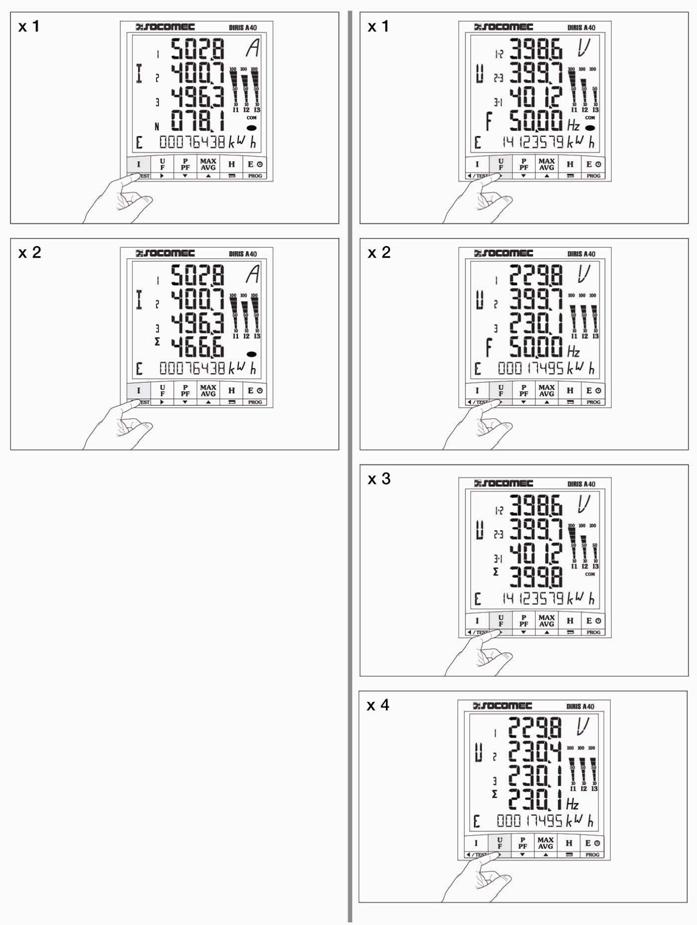

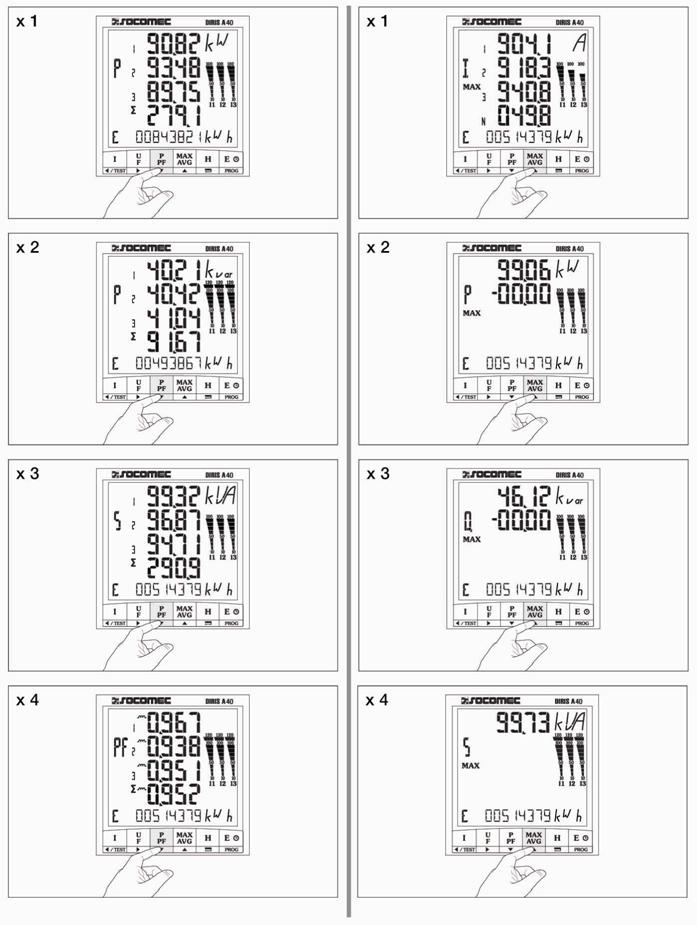

6. Управление

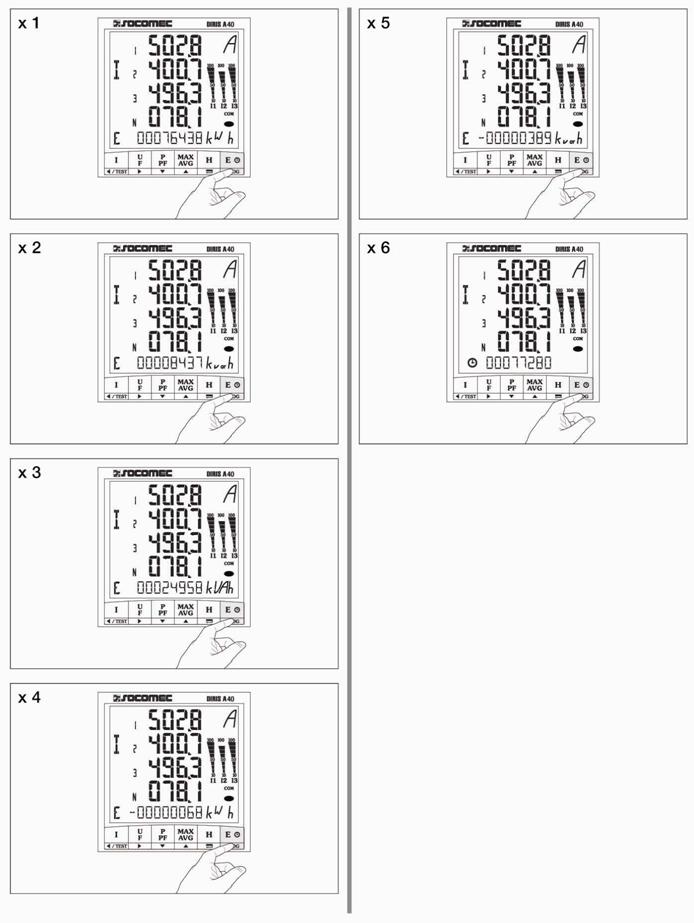

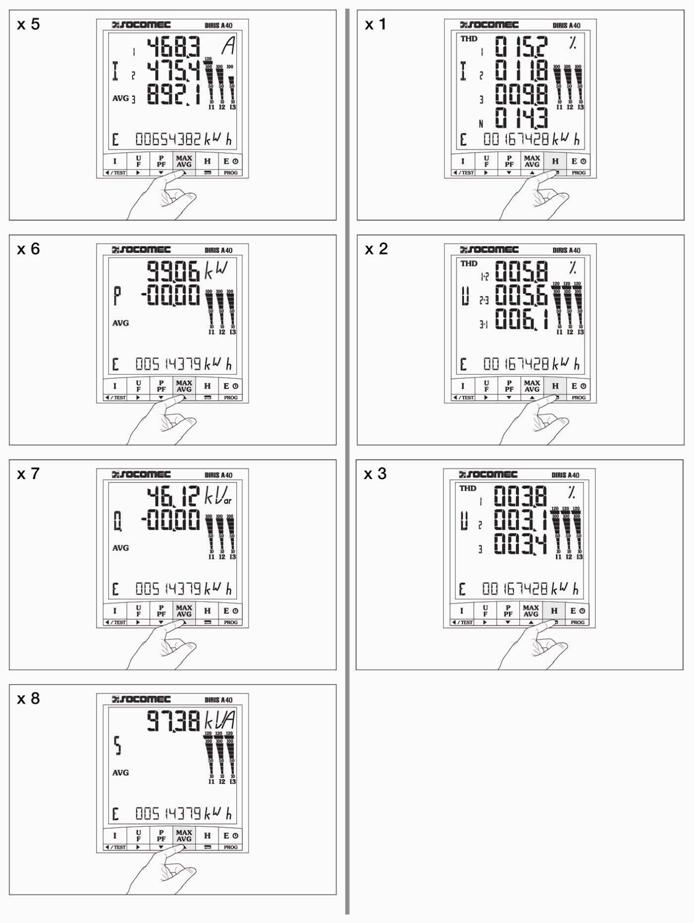

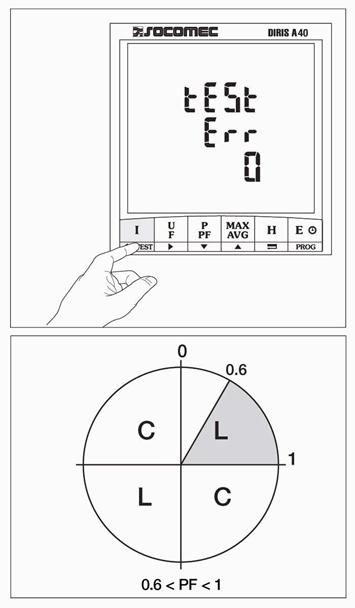

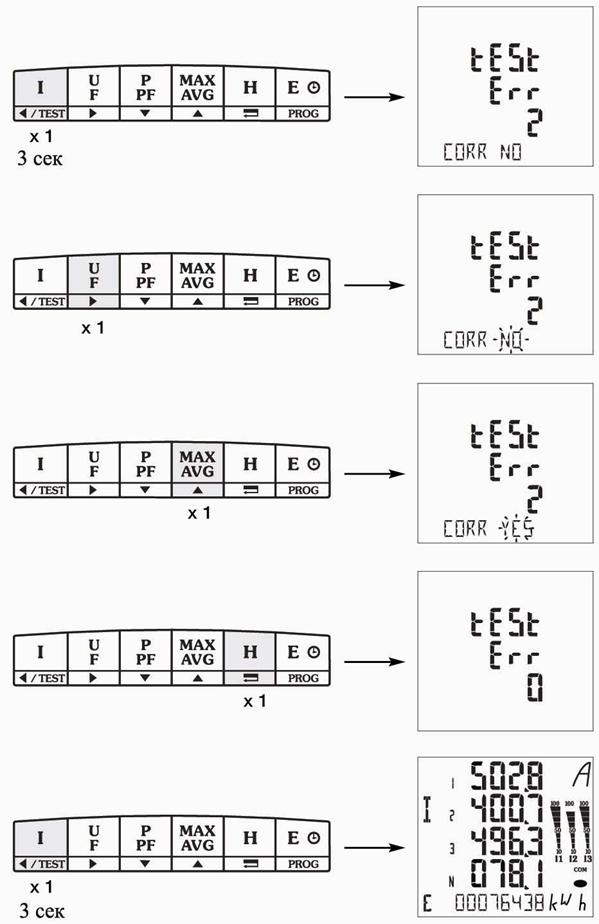

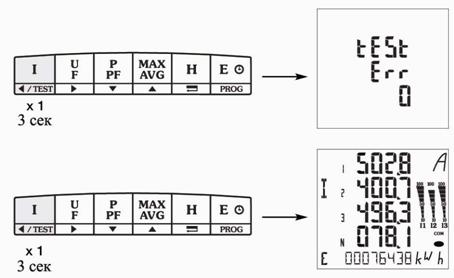

Функция проверки правильности подключения
Err 0 = нет ошибок
Err 1 = не правильное подключение трансформатора тока фазы 1
Err 2 = не правильное подключение трансформатора тока фазы 2
Err 3 = не правильное подключение трансформатора тока фазы 3
Err 4 = неправильное чередование фаз V1 и V2
Err 5 = неправильное чередование фаз V2 и V3
Err 6 = неправильное чередование фаз V3 и V1
Пример: tEsT Err 0
Пример: tEsT Err 2

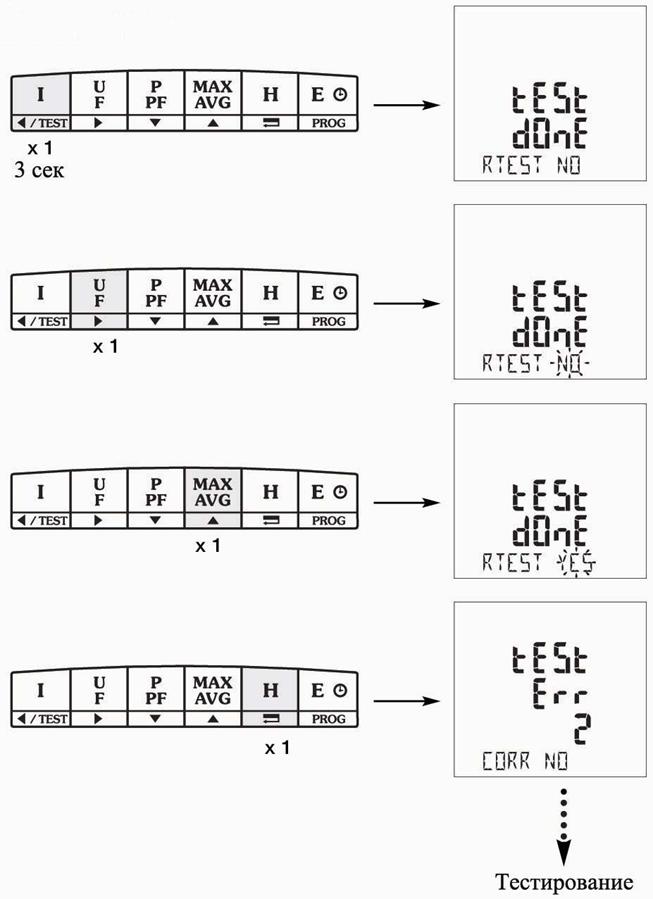

> вторая операция тестирования
Примечание: эта операция не учитывает изменения, которые произошли во время первого тестирования.
7. Устранение неисправностей
• Устройство отключается
Проверьте напряжение питания
• Отключается подсветка экрана
Проверьте настройки подсветки в меню программирования
• Напряжение = 0
Проверьте подключения
• Ток = 0 или неправильный
Проверьте подключения
Проверьте правильность настройки трансформатора тока в меню программирования
• Мощности и коэффициент мощности (PF)
Используйте функцию проверки правильности подключения
• Пропадание фаз на экране
Проверьте правильность настройки типа сети.
8. Технические характеристики
Корпус | |
Размеры: | 96х96х60 мм или 96х96х80 мм со всеми дополнительными модулями (DIN 43700) |
Подключение: | 2,5 мм2 для всех отсоединяемых клемм (напряжение и другие) и 6 мм2 для фиксированных клемм (ток) |
Степень защиты IP: | IP52 (для передней панели) и IP30 (для корпуса) |
Масса: | 400г. |
Экран | |
Тип: | ЖКИ с подсветкой |
Измерения | |
Трёхфазная (3 или 4 провода), двухфазная (2 провода) и однофазная сети | |
Напряжение (действующее значение) | |
Прямое измерение: | От 50 до 700В АС (линейное напряжение) От 28 до 404В АС (фазное напряжение) |
Измерение с помощью трансформатора напряжения: | • Первичная обмотка: до 500кВ • Вторичная обмотка: 60, 100, 110, 115, 120, 173 и 190В АС |
Индикация на экране: | От 0 до 500,0кВ |
Длительные перегрузки: | 760В АС |
Период обновления данных: | 1 сек. |
Ток (действующее значение) | |
Измерение с помощью трансформатора тока: | • Первичная обмотка: до 10000А • Вторичная обмотка: 1 или 5А |
Минимально измеряемый ток: | 10мА |
Входное потребление: | <0,3ВА |
Индикация на экране: | От 0 до 11кА (1,1 от значения на первичной обмотке) |
Длительные перегрузки: | 10А |
Кратковременные перегрузки: | 10In / 1сек |
Период обновления данных: | 1 сек. |
Максимальная пропорция KI x KU | 10 000 000 |
Мощность | |
Общая: | От 0 до 8000 МВТ / Мвар / МВА |
Период обновления данных: | 1 сек. |
Частота | |
От 45 до 65 Гц | |
Период обновления данных: | 1 сек. |
Точность измерений | |
Ток: | 0,5% от 10 до 110% / In |
Напряжение: | 0,5% от 140 до 700В АС |
Мощность: | 1% по всей шкале (от -90 до +90°С) |
Коэффициент мощности: | 1% для 0,5<FP<1 |
Частота: | 0,1% от 45 до 65 Гц |
Счётчик активной электроэнергии: | ± 1% от 0,02 до 1,2In с PF=0,5L или 0,8C (класс 1 IEC 62053-23) |
Счётчик реактивной электроэнергии: | ± 2% от 0,1 до 1,2In с sinφ=0,5L или C (класс 1 IEC 62053-23) |
Напряжение питания | |
От 110 до 440В АС 50/60 Гц | ± 10% |
От 120 до 350В DC | ± 20% |
Потребляемая мощность: | < 10ВА |
Условия эксплуатации | |
Рабочая температура: | От -10 до +55°С (от 14 до 131°F) |
Температура хранения: | От -20 до +85°С (от -4 до 158°F) |
Относительная влажность: | 95% |
Точность | |
Точность по активной энергии | CEI 62053-21 класс 1 |
Точность по реактивной энергии | CEI 62053-23 класс 2 |
Соответствие стандартам | |
Прибор Diris A40/41 соответствует: • европейской директиве по электромагнитной совместимости номер 89/336/CEE от 3 мая 1989, изменённой директивой номер 92/31/CEE от 28 апреля 1992 и директивой номер 93/68/CEE от 22 июля 1993. • директиве по низковольтному оборудованию номер 73/23/CEE от 19 февраля 1973, изменённой директивой номер 93/68/CEE от 01.01.01. | |
Электромагнитная совместимость | |
Устойчивость к электростатическим разрядам: | IEC 61000-4-2 - Уровень III |
Устойчивость к излучаемым радиочастотным полям: | IEC 61000-4-3 - Уровень III |
Устойчивость к быстрым переходным процессам и всплескам в электрической сети: | IEC 61000-4-4 - Уровень IV |
Устойчивость к импульсным волнам: | IEC 61000-4-5 - Уровень IV |
Устойчивость к помехам в проводниках: | IEC 61000-4-6 - Уровень III |
Устойчивость к мощным высокочастотным магнитным полям: | IEC 61000-4-8 - Уровень IV |
Излучение помех в проводниках и пространстве: | CISPR11 - Класс B |
Устойчивость к понижениям напряжения и кратковременным обрывам: | IEC 61000-4-11 |
Климатические условия | |
Пределы рабочей температуры: | IEC 60068-2-1/IEC 60068-2-2 От -10 °C до +55 °C |
Пределы температуры хранения: | IEC 60068-2-1/IEC 60068-2-2 От -20 °C до +85 °C |
Влажность: | IEC 60068-2-30 - 95 % |
Концентрация соли: | IEC 60068-2-52 - 2,5 % NaCl |
Механические характеристики | |
Вибрации от 10 до 50Гц: | IEC 60068-2-6 - 2 g |
Изоляция | |
Категория установки: | Для систем до 700В АС (ph/ph) III |
Степень загрязнения: | 2 |
Выдерживаемое импульсное напряжение | IEC 60947-1 - V имп: 4 кВ |
Передняя панель: | Класс II |
Электрическая безопасность: | IEC 61010-1 |
ПРИЛОЖЕНИЕ №6
SCM-38I
Преобразователь интерфейса (RS485-RS232C)
Особенности
• Встроенная защита от перегрузки.
• Изолированный сигнал (Изоляция RS-232C и RS-485)
• Создание Tx сигнала автоматически.
Розшифровка обозначения
Технические данные
Модель | SCM-38I | |
Источник питания | 12-24VDC | |
Допустимый диапазон напряжения питания | 90 -110% от номинального напряжения | |
Потребляемая мощность | Примерно. 1.7Вт | |
Максимальная скорость соединения | 1200 ~ 115200bps (1200/2400/4800/9600/12800/25600/56700/115200) | |
Тип комуникации | Полу-дуплекс | |
Допустимое расстояние соединения | максимум. 800 м | |
Multi-Drop | Max. 32 Multi-Drop | |
Тип данных | Data Bit | 5-8 Data Bits |
Stop Bit | 1 or 2 Stop Bits | |
Parity Bit | No/Odd/Even Parity Bit | |
Тип соединения | RS232 | D-Sub 9Pin |
RS485 | 4-wire Screw terminal (2wire communication type) | |
Сопротивление изоляции | Min. 100MΩ (при 500VDC) | |
Диэлектрическая прочность | 2500Vrms | |
Помехоустойчивость | ±500V прямоугольные импульсы (период: 1μs) от генератора | |
Вибрации | Механические | амплитуда 0.75мм с частотой 10 – 55Гц во всех (X, Y, Z) направлениях на протяжении 1часа |
Аварийный уровень | амплитуда 0.5мм с частотой 10 – 55Гц во всех (X, Y, Z) направлениях на протяжении 10 минут | |
Ударное воздействие | Механические | 300м/с2 (Примерно 30 г) 3 раза во всех (X, Y, Z) направлениях |
Аварийный уровень | 100м/с2 (Примерно 10 г) 3 раза во всех (X, Y, Z) направлениях | |
Температура окружающей среды | -10 - +55"C | |
Температура хранения | -20 - +60"C | |
Влажность | 35 -85%RH | |
Вес | Примерно 46 г | |

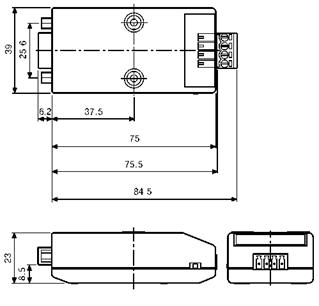

Размеры
Выбор встроенного сопротивления
Встроенное сопротивление подключено
Встроенное сопротивление не подключено

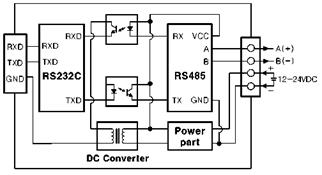

Функциональная схема

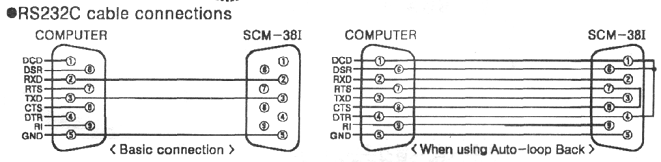

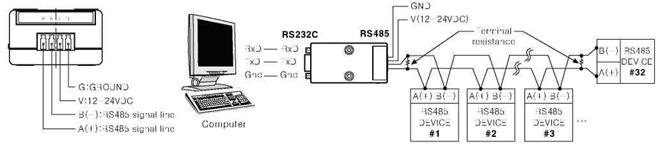

Подключение
Правила использования устройства
· Настройка правила протокола (Стартовый битt, Стоповый бит, Паритетный бит, Бит данных, Частота бодов) может быть выбран с помощью программного обеспечения без внешних входов или внутренних настроек.
· Для соединения рекомендуется использовать витую пару (24-AWG), подходящую для интерфейса RS485. Если же витая пара не используется, убедитесь в сохранении длины кабелей A(+) and B(-).
· Максимальная длина соединяющего кабеля 800 м. Количество подключаемых в цепь устройств не больше 32.
· После присоединения SCM-38I к другим устройствам убедитесь в правильности внутреннего сопротивления устройства (100-120Ω). (Внутреннее сопротивление SCM-38I задается с помощью внешнего переключателя).
· После соединения удостоверьтесь в согласованности протоколов соединенных устройств.
· Во избежание индуктивных помех, сигнальные провода прокладывать отдельно от силовых кабелей.
· Не размещайте устройство в следующих местах:
o Местах с повышенной вибрацией;
o Местах использования сильных кислот или щелочей;
o Под прямыми солнечными лучами
o В местах с сильным электромагнитным полем или электрическим шумом.
· Способ хранения:
При необходимости длительного хранения устройства избегайте падения прямых солнечных лучей и храните при температуре -20 - 60ºС и относительной влажности не более 35-85%. Хранение в транспортировочной упаковке это лучший способ.
|
