Рис. 5. Блок-схема пользовательского режима и описание уровней.
5. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
5.1. Монтаж и установка теплосчетчиков должны производиться квалифицированными специалистами в строгом соответствии с настоящим паспортом. Перед установкой теплосчетчика следует проверить сохранность упаковки, комплектность согласно паспорту, целостность всех составных частей и их пломб. Теплосчетчик без пломб, или с просроченным клеймом к эксплуатации не допускается.
5.2. Теплосчетчик устанавливается на обратном трубопроводе. Он может быть установлен в любом положении: горизонтальном, вертикальном или наклонном (рис.6), причем при вертикальном или наклонном положении класс точности уменьшается.

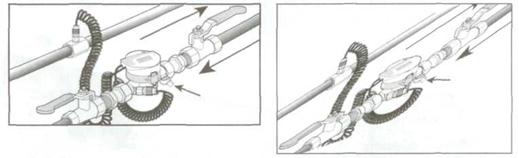

Рис. 6. Варианты установки теплосчетчика.
5.3. При монтаже теплосчетчика должны быть соблюдены следующие условия:
- теплосчетчик должен быть установлен так, чтобы счетчик воды находился в нижней части трубопровода, т. е. всегда был заполнен водой;
- трубопровод перед установкой теплосчетчика тщательно очищают от окалины, песка и других твердых частиц и промывают с целью удаления посторонних тел и грязи;
- во вновь построенных или капитально отремонтированных системах теплоснабжения настоятельно рекомендуется устанавливать теплосчетчики только после работы системы в эксплуатационном режиме.
- для обеспечения ремонта и замены теплосчетчика перед ним и после него устанавливаются запорная арматура (вентили, задвижки) и спускники для опорожнения отключаемого участка;
- перед теплосчетчиком (но после запорной арматуры) обязательно устанавливают сетчатый фильтр;
- сварочные работы на трубопроводе после установки теплосчетчика не допускаются;
- присоединение теплосчетчика к трубопроводу должно быть герметичным, без перекосов с целью избегания протечек при давлении сетей (до 16 бар);
- теплосчетчик должен быть расположен так, чтобы направление, указанное стрелкой на его корпусе, совпадало с направлением потока теплоносителя в трубопроводе.
- при установке счетчика после отводов, запорной арматуры и других возмущающих элементов, необходимо предусмотреть прямые участки трубопровода перед и после счетчика длиной не менее 2 Ду.
- прямые участки не требуются, если счетчик монтируется с комплектом поставляемых фирмой Actaris Metering systems присоединительных штуцеров;
5.4. Термопреобразователи устанавливают в тройник на трубопроводе и в корпус счетчика воды (рис. 7). "Синий" датчик должен быть установлен в корпусе расходомера, а "красный" - в тройнике на подающем трубопроводе.
5.5. Включить расход теплоносителя под рабочим давлением в направлении, указанном стрелкой на корпусе счетчика, проверить герметичность соединений счетчика воды и термопреобразователей с трубопроводом.
5.6. При пуске, во избежание повышенной вибрации и гидравлических ударов, необходимо плавное заполнение счетчика водой. Перед началом работы проводится кратковременный пропуск воды через счетчик с целью удаления воздуха из системы.
5.7. Убедиться, что на табло появились показания тепловой энергии (размерность - MWh или GJ). Оперируя кнопкой пользователя на панели, убедиться, что на табло появляются значения остальных контролируемых параметров. Убедиться в том, что вес показания не имеют отрицательных значений.
5.8. Не допускается установка теплосчетчика на близком расстоянии от устройств, создающих вокруг себя мощное магнитное поле, рядом с электрическими машинами и другим электрооборудованием.
5.9. К теплосчетчику должен быть обеспечен свободный доступ для снятия показаний и технического обслуживания.
5.10. При наличии опции "Подключение двух дополнительных счетчиков воды", счетчики воды подключаются к дополнительному интерфейсу (плата расширения) (рис. 6).
Рис. 6. Теплосчетчик с дополнительным интерфейсом.
6. МЕРЫ БЕЗОПАСНОСТИ
6.1. Устранение дефектов теплосчетчиков, замена, присоединение и отсоединение их от трубопровода должны производиться при отсутствии давления в трубопроводе.
6.2. К работе по монтажу, установке, обслуживанию и эксплуатации теплосчетчиков допускаются лица, имеющие необходимую квалификацию, изучившие данный паспорт и прошедшие инструктаж по технике безопасности.
ПРИЛОЖЕНИЕ №5
Diris A40/41
Руководство по эксплуатации
1. Предостережения
Лица, ответственные за безопасность эксплуатации установки, должны обеспечить допуск к работе только обученного персонала, наличие документации по данной установке, запрет работы неквалифицированному персоналу с этими установками или в их близи.
Квалифицированным персоналом считаются лица, располагающие необходимыми знаниями соответствующих норм, правил, инструкций по ТБ и производственной обстановки, были допущены ответственными за технику безопасности данной системы к проведению соответствующих работ, и способны распознать возможную опасность и предотвратить её. Производитель не несёт ответственность за неисправности, которые произошли из-за расхождения с данной инструкцией.
Опасность повреждения электрическим током, пожара или взрыва.
• устройство должно устанавливаться и обслуживаться только квалифицированным специалистом.
• перед любыми работами на (или в) устройстве изолируйте входы по напряжению и цепи питания и замкните накоротко вторичные обмотки всех трансформаторов тока (PTI Socomec).
• всегда применяйте соответствующее устройство для определения отсутствия напряжения.
• установите все механизмы, дверь и крышки обратно на место перед подачей напряжения.
• всегда подавайте на прибор соответствующее номинальное напряжение.
Аварии, связанные с нарушением данных предосторожностей могут привести к серьёзным последствиям.
Опасность поломки устройства.
Проверьте следующие пункты
• напряжение питания.
• частоту распределительной сети (50 или 60 Гц).
• максимальное напряжение, прикладываемое к входным клеммам прибора (V1, V2, V3 и Vn): 700В АС – линейное или 400В АС – фазное.
• максимальный ток 20А на входные клеммы прибора (I1, I2 и I3).
2. Вступление
Для безопасности персонала и прибора, пожалуйста, прочитайте данную инструкцию по эксплуатации перед подключением.
Проверьте следующие пункты при получении Diris A40/41 в заводской упаковке:
• упаковка в хорошем состоянии
• прибор не был повреждён в процессе транспортировки
• каталожный номер полученного прибора соответствует заказанному
• упаковка содержит прибор вместе с клеммами
• инструкция по эксплуатации.

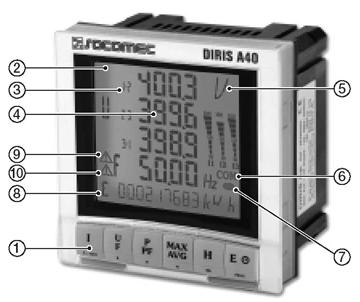

3. Описание
1. Клавиатура с шестью много - функциональными кнопками (визуализация и программирование);
2. ЖКИ с подсветкой;
3. Фаза;
4. Значения;
5. Единица измерения;
6. Индикатор подключения к шине связи;
7. Индикация счётчика электроэнергии;
8. Индикатор счётчика моточасов и электроэнергии;
9. Аварийное реле 1;
10. Аварийное реле 2.
4. Установка
Рекомендации:
• избегайте близости с системами, которые генерируют электромагнитные помехи,
• избегайте вибраций с ускорениями, превышающими 1G при частотах ниже 60Гц.

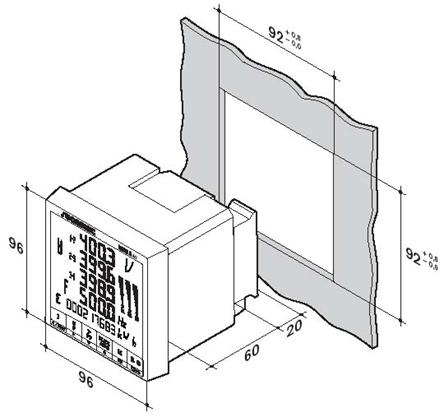

Размеры:

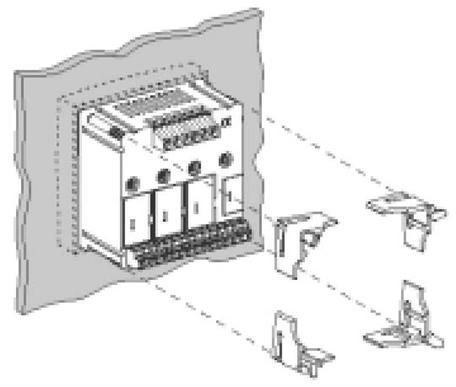

Монтаж:

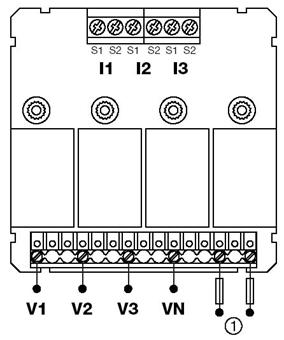

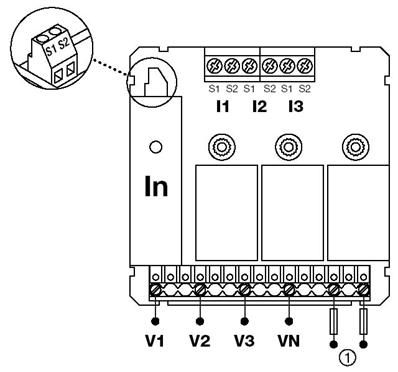

Подключение:
Максимальный момент натяжения для каждого винта составляет 0,4Нм.
При отключении Diris необходимо замыкать накоротко все вторичные обмотки трансформаторов тока. Это можно производить автоматически, используя один из приборов Socomec: PTI. Обращайтесь за дополнительной информацией.
1. Напряжение питания: 110…400В АС
120…350В DC
12…48В DC
2. Предохранитель: 0,5А gG / BS 88 2A gG

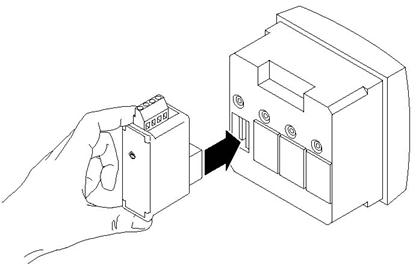

Подключение модулей:
- Порт RS485 для связи по протоколу JBUS/MODBUS® (максимум 38400 бод) или PROFIBUSDP® (1,5 Мбод),
- Два настраиваемых импульсных выхода для счётчика активной, реактивной электроэнергий (кВт•ч, квар•ч),
- Спектральный анализ гармонических составляющих тока и напряжения до 15 гармоники,
- Аналоговый выход 0/4 – 20мА,
- Контроль/команды: аварийный выходы.
Предохранитель: 0,5А gG / BS 88 2A gG
Не сбалансированная трёхфазная сеть (3NBL/4NBL)
Если применяются два трансформатора тока и токи во второй и третьей фазе рассчитываются с помощью векторного суммирования, то точность уменьшается на 0,5%.
5. Программирование

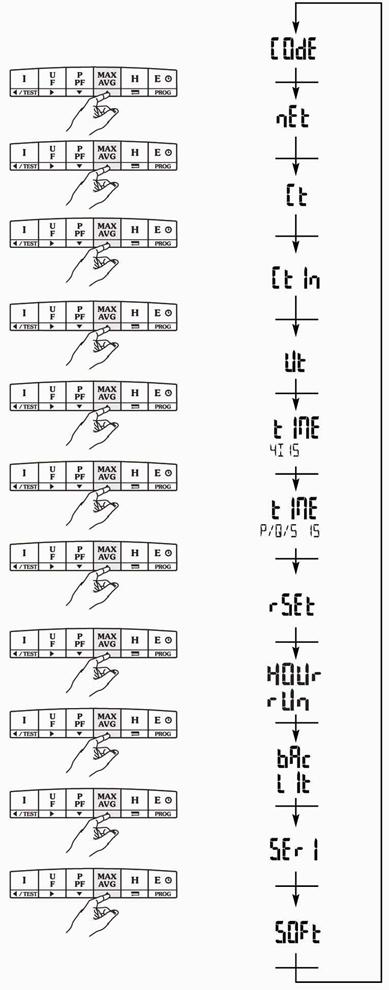

Меню программирования

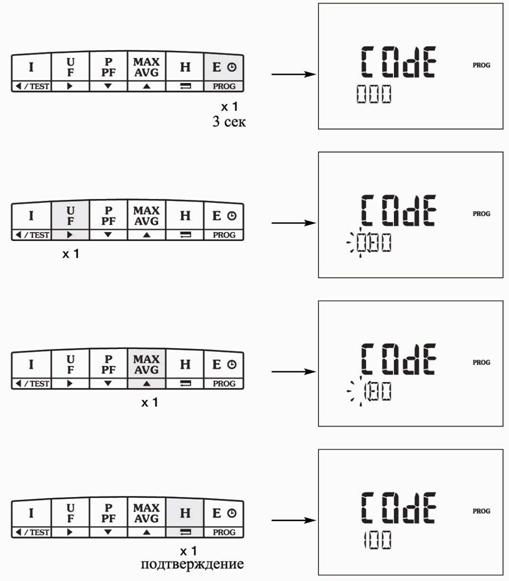

Доступ к режиму программирования
Код 1000

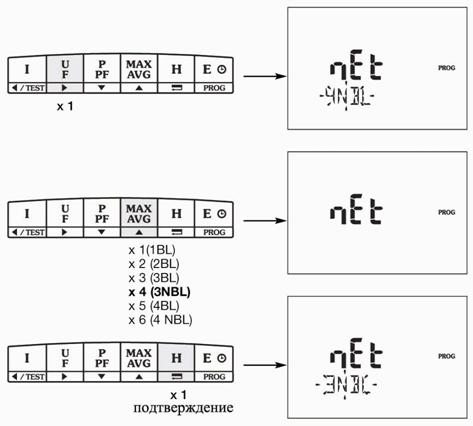

Сеть
Пример: сеть = 3NBL

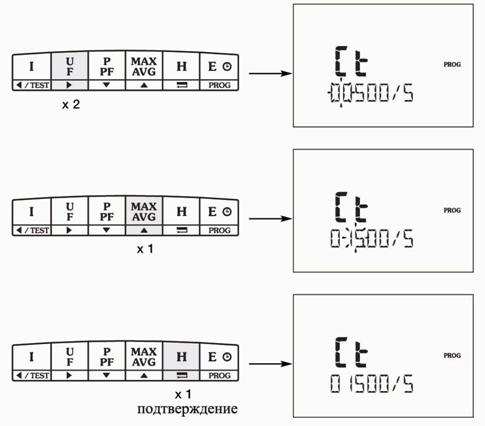

Трансформатор тока
Пример: ТТ = 1500/5А
Трансформатор тока нейтрали для Diris A41
Пример: ТТ In = 1500/А

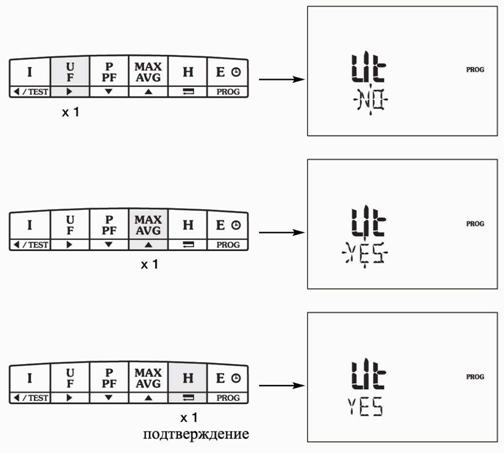

Трансформатор напряжения
Пример: ТН = да

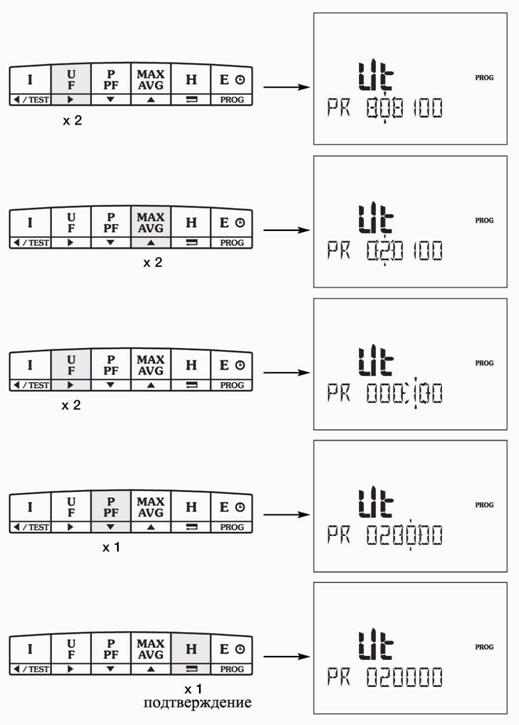

Первичная обмотка трансформатора напряжения
Пример: 20000В
|
