Добавляет кнопки eVue отображающиеся на панели инструментов Live Video.

Задет параметры освещения: контраст, яркость и экспозицию сохраняя их для каждой кнопки. Активные кнопки подсвечиваются. Для большей информации смотри Setting eVue Option на странице 95.
Правый щелчок на кнопках освещения открывает меню:
Open eVue page - Открывает выбранное окно Video Options в eVue
Set to Current - устанавливает текущие значения Brightness, Contrast, и
Exposure
Auto Expose - Выбор Auto Expose выравнивает уровень Brightness, Contrast, и
Exposure соответственно текущему видеоизображению.
Video Mode Toolbar
Кнопка | Описание |
Standard mode | Этот режим обеспечивает один видео обзор идентичный A-Zoom микроскопу. |
Multi-Camera mode | Этот режим управляет множеством видеокамер с различным масштабом. |
Multi-View mode | Этот режим позволяет вам просматривать одиночной видеокамерой различные пути такие как изменение масштаба и изменение горизонтальной и вертикальной ориентации. |
Standard Video Mode

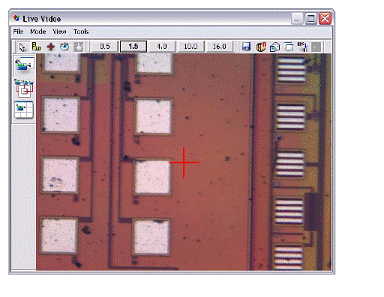

Этот вид отображает окно Live Video в Standard Video Mode. Нажмите
чтобы включить Standard Video Mode.

Multi-Camera Video Mode

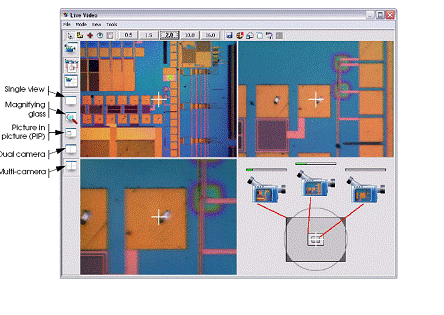

Этот вид отображает окно Live Video в Multi-Camera Video Mode. Нажмите
чтобы включить Multi-Camera Video Mode.

Multi-View Video Mode

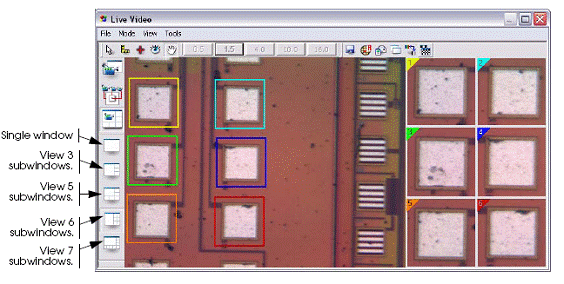

Этот вид отображает CCD 2 использующий 6 мульти-видов. Нажмите
чтобы включить Multi-View Video Mode.
![]() |
Обзор выбранный в панели инструментов используется как переключатель между различными номерами окон. Вы можете выбрать одного окно обзора или выбрать 3,5,6 или 7 суб-окон. Каждое суб-окно обзора пронумеровано и цветную клавишу. Значение цветной клавиши может быть изменено правым кликом на окне суб-видео.
Три различные камеры могут быть выбраны в панели инструментов. Каждая из трех камер обладает различным уровнем масштабирования.
Окно Drag доступное в Multi-View может использоваться для перетаскивания части вида с суб-окна.
Меню Multi-View.
Правый клик на окне Multi-View открывает меню со специальными настройками этого режима. Смотри также на странице 84 Context-Sensitive Menu Options.
Set up Video Views - Это опция может использоваться для быстрого добавления регионов из Live Video в суб-окна. Когда этот режим включен курсор превращается в
и мышь может использоваться для перетаскивания открытых областей из окна Live Video. Образы суб-видео добавляются в различные регионы открытой области.
Horizontal / Vertical Alignment - В окне обзора модули 3 и 6 окна Live Video могут быть сориентированы горизонтально или вертикально.
Copy Zoom - Эта операция копирует текущий уровень масштабирования из активного окна для всех других суб-окон.
Окно Video Options.
Окно Video Options. Доступно из Tools > Options или правым кликом на окне Live Video и выбором из мeню Options.
Лабораторная работа № 4. Исследование состава и назначения элементов тестового
кристалла для постановки и технологического контроля аналого-цифровой технологии
№ п/п | Обозначение | Наименование теста | Описание теста |
1 Модуль (MOD1) | |||
1.1 | RSNW | Поверхностное сопротивление и ширина линии n-кармана. Резистор W/L=80мкм/8мкм. | Четырехзондовый метод: 3,5 - первое “плечо”, 1,6 - второе “плечо,” 2,4 - падение напряжения на резисторе 20 - контакт к подложке |
1.2 | RSN+ | Поверхностное сопротивление и ширина линии п+-областей. Резистор W/L=80мкм/8мкм. | Четырехзондовый метод: 9,11 - первое “плечо”, 7,12 - второе “плечо,” 8,10 - падение напряжения на резисторе 20 - контакт к подложке |
1.3 | RSP+ | Поверхностное сопротивление и ширина линии p+-областей Резистор W/L=80мкм/8мкм. | Четырехзондовый метод: 15,17 - первое “плечо”, 13,18 - второе “плечо,” 14,16 - падение напряжения на резисторе 19 - контакт к n-карману |
№ п/п | Обозначение | Наименование теста | Описание теста | |
2 Модуль (MOD2) 20 - контакт к подложке | ||||
2.1 | RSA1 | Поверхностное сопротивление и ширина линии аллюминия1 | Четырехзондовый метод: 3,5 - первое “плечо”, 1,6 - второе “плечо,” 2,4 - падение напряжения на резисторе | |
2.2 | RSA2 | Поверхностное сопротивление и ширина линии аллюминия2 | Четырехзондовый метод: 9,11 - первое “плечо”, 7,12 - второе “плечо,” 8,10 - падение напряжения на резисторе | |
2.3 | RSBB | Поверхностное сопротивление и ширина линии базы БТ | Четырехзондовый метод: 15,17 - первое “плечо”, 13,18 - второе “плечо,” 14,16 - падение напряжения на резисторе 19 - контакт к n-карману | |
3 Модуль (MOD3) | ||||
3.1 | RSSI1 | Поверхностное сопротивление и ширина линии поликремния1 | Четырехзондовый метод: 3,5 - первое “плечо”, 1,6 - второе “плечо,” 2,4 - падение напряжения на резисторе | |
3.2 | RSSI2 | Поверхностное сопротивление и ширина линии поликремния2 - резистивного | Четырехзондовый метод: 9,11 - первое “плечо”, 7,12 - второе “плечо,” 8,10 - падение напряжения на резисторе | |
3.3 | RSSIND | Поверхностное сопротивление поликремния2-разводочного | Четырехзондовый метод: 15,17 - первое “плечо”, 13,18 - второе “плечо,” 14,16 - падение напряжения на резисторе | |
3.4 | NFG2 4/2 | N-МОП транзистор со вторым поликремнием в качестве затвора | 19 - сток - 19 20 - исток-подложка 18 - затвор | |
4 Модуль (MOD4) | ||||
Матричные N-МОП транзисторы с различной длиной канала. (размеры топлогические, без учета технологических уходов) | ||||
4.1 | NL2 | N-МОП W/L=20/2 | 3 - сток, 1 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
|
№ п/п | Обозначение | Наименование теста | Описание теста |
4.2 | NL18 | N-МОП W/L=20/1.8 | 4 - сток, 1 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.3 | NL16 | N-МОП W/L=20/1.6 | 6 - сток, 1 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.4 | NL14 | N-МОП W/L=20/1.4 | 5 - сток, 1 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.5 | NL12 | N-МОП W/L=20/1.2 | 7 - сток, 1 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.6 | NL11 | N-МОП W/L=20/1.1 | 8 - сток, 1 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.7 | NL9 | N-МОП W/L=20/0.9 | 10 - сток, 1 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.8 | NL8 | N-МОП W/L=20/0.8 | 9 - сток, 1 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
Матричные P-МОП транзисторы с различной длиной канала. (размеры топлогические, без учета технологических уходов) | |||
4.9 | PL8 | P-МОП W/L=20/0.8 | 11 - сток, 19 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.10 | PL9 | P-МОП W/L=20/0.9 | 12 - сток, 19 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.11 | PL11 | P-МОП W/L=20/1.1 | 14 - сток, 19 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.12 | PL12 | P-МОП W/L=20/1.2 | 13 - сток, 19 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
№ п/п | Обозначение | Наименование теста | Описание теста |
4.13 | PL14 | P-МОП W/L=20/1.4 | 15 - сток, 19 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.14 | PL16 | P-МОП W/L=20/1.6 | 16 - сток, 19 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.15 | PL18 | P-МОП W/L=20/1.8 | 18 - сток, 19 - подложка (общий), 20 - исток (общий), 2 - затвор (общий) |
4.16 | PL2 | P-МОП W/L=20/2 | 17 - сток, 19 - подложка (общий), 20 - исток (общий), 2 - затвор (общий). |
5 Модуль (MOD5) | |||
N-МОП-транзисторы для экстракции параметров (размеры топлогические, без учета технологических уходов) | |||
5.1 | N50/50 | L/W=50/50 | 3 - сток, 2 - исток(общий), 16 - затвор(общий), 1 - подложка(общий) |
5.2 | N6/50 | L/W=6/50 | 4 - сток, 2 - исток(общий), 16 - затвор(общий), 1 - подложка(общий) |
5.3 | N2/50 | L/W=2/50 | 6 - сток, 2 - исток(общий), 16 - затвор(общий), 1 - подложка(общий) |
5.4 | N2/20 | L/W=2/20 | 5 - сток, 2 - исток(общий), 16 - затвор(общий), 1 - подложка(общий) |
5.5 | N2/4 | L/W=2/4 | 7 - сток, 2 - исток(общий), 16 - затвор(общий), 1 - подложка(общий) |
5.6 | N50/4 | L/W=50/4 | 8 - сток, 2 - исток(общий), 16 - затвор(общий), 1 - подложка(общий) |
5.7 | P50/50 | L/W=50/50 | 10 - сток, 2 - исток(общий), 16 - затвор(общий), 15 - подложка(общий) |
№ п/п | Обозначение | Наименование теста | Описание теста | |
P-МОП-транзисторы для экстракции параметров (размеры топлогические, без учета технологических уходов) | ||||
5.8 | P6/50 | L/W=6/50 | 12 - сток, 2 - исток(общий), 16 - затвор(общий), 15 - подложка(общий) | |
5.9 | P2/50 | L/W=2/50 | 11 - сток, 2 - исток(общий), 16 - затвор(общий), 15 - подложка(общий) | |
| 5.10 | P2/20 | L/W=2/20 | 13 - сток, 2 - исток(общий), 16 - затвор(общий), 15 - подложка(общий) |
| 5.11 | P2/4 | L/W=2/4 | 14 - сток, 2 - исток(общий), 16 - затвор(общий), 15 - подложка(общий) |
| 5.12 | P50/4 | L/W=50/4 | 9 - сток, 2 - исток(общий), 16 - затвор(общий), 15 - подложка(общий) |
| Тест на контроль контактного сопротивления | |||
| 5.13 | RCP+A | Контактное сопротивление p+-Al1, 1контакт -2мкм х 2 мкм (топология) | Четырехзондовый метод: 17,19 - токовые выводы, 18,20- выводы по напряжению |
| 6 Модуль (MOD6) Тесты на контроль качества травления мезаобластей, поликремния, металлизации и изоляции | |||
| 6.1 | GRA10 | Закоротки и обрывы по металлу1 на полевом окисле, длина меандра - 13225 мкм, тест на электромиграцию (шаг 4.5 мкм, 2.7/1.8 мкм) | 1, 5 - меандр, 3 - гребенка (мониторинг экструкции) |
| 6.2 | GRA1SI | Закоротки и обрывы по металлу1 на рельефе поликремния 1, ; длина меандра - 13225 мкм, тест на электромиграцию (шаг 4.5 мкм, 2.7/1.8 мкм) | 2, 6-меандр, 4-гребенка (мониторинг экструзии) |
| 6.3 | GRA20 | Закоротки и обрывы по металлу2 на полевом окисле, длина меандра - 10040 мкм, тест на электромиграцию (шаг 6.0 мкм, 4.0/2.0 мкм) | 7, 11-меандр, 9-гребенка (мониторинг экструзии) |
| № п/п | Обозначение | Наименование теста | Описание теста |
| 6.4 | GRA2A1 | Закоротки и обрывы по металлу2 на рельефе металла1 длина меандра - 10040 мкм, тест на электромиграцию (шаг 6.0 мкм, 4.0/2.0 мкм) | 8, 12-меандр, 10-гребенка (мониторинг экструзии) |
| 6.5 | CN+AL | Цепочка область п+-диффузии - металл1, 952 элемента, длина шины металла - 8570 мкм, 952х2 - количество контактов. | 13, 15 |
| 6.6 | CP+AL | Цепочка область p+-диффузии - металл1, 952 элемента, длина шины металла - 8570 мкм, 952х2 - количество контактов | 14, 16 |
| 6.7 | CSI1AL | Поликремний1 - металл1 952 элемента, длина шины металла - 8570 мкм, 952х2 - количество контактов | 17, 19 |
| 6.8 | CSI2AL | Поликремний2 - металл1 782 элемента, длина шины металла - 7820 мкм, 782х2 - количество контактов | 18, 20 |
| 7 Модуль (MOD7) | |||
| Тесты на контроль качества травления мезаобластей, поликремния, металлизации и изоляции | |||
| 7.1 | GRSI1 | Закоротки и обрывы по поликремнию1 на полевом окисле | 1, 3 - меандр, 5 - гребенка |
| 7.2 | GRSI2 | Закоротки и обрывы по поликремнию2 на полевом окисле | 2, 4-меандр, 6-гребенка |
| 7.3 | GRA2M | Закоротки и обрывы по металлу2 на рельефе поликремния1, области п+-диффузии и металла1. длина меандра - 10040 мкм, тест на электромиграцию (шаг 6.0 мкм, 4.0/2.0 мкм) | 7, 11-меандр, 9-гребенка (мониторинг экструзии) |
7.4 | CA1A2 | Металл1 - металл2 на рельефе поликремния и мезаобласти 952 элемента, длина шины металла1 - 8570 мкм длина шины металла2 - 9520 мкм, 952х2 - количество переходных окон | 10, 12 | |
7.5 | ISS1A1 | Изоляция поликремний1- металл1 | 13, 15 | |
| № п/п | Обозначение | Наименование теста | Описание теста |
7.4 | CA1A2M | Металл1 - металл2 на рельефе поликремния и мезаобласти Отступление от КТО 952 элемента, длина шины металла1 - 8570 мкм длина шины металла2 - 9520 мкм, 952х2 - количество переходных окон | 14, 16 | |
7.5 | ISA12R | Изоляция металл2- металл1 | 13, 15 | |
7.6 | ISS2A1 | Изоляция поликремний2 - металл1 | 13, 15 | |
8 Модуль (MOD8) Биполярные n-p-n транзисторы 16-контакт к подложке | ||||
8.1 | L2W2 | Биполярный транзистор W/L = 2/2 | 1-коллектор, 3 - база, 2 - эмиттер | |
8.2 | L4W2 | Биполярный транзистор W/L = 2/4 | 5-коллектор, 4 - база, 6 - эмиттер | |
8.3 | L4W2K2 | Биполярный транзистор W/L = 2/4 c двумя контактами к базе | 7-коллектор, 9 - база, 8 - эмиттер | |
8.4 | L10W2 | Биполярный транзистор W/L = 2/10 | 11-коллектор, 10 - база, 12 - эмиттер | |
8.5 | L20W20 | Биполярный транзистор W/L = 20/20 | 13-коллектор, 15 - база, 14 - эмиттер | |
Тест на контроль контактного сопротивления | ||||
8.6 | RCEM | Контактное сопротивление эмиттера | 17,19-токовые выводы, 18,20 - выводы по напряжению | |
9 Модуль (MOD9) Конденсаторы | ||||
9.1 | С P+ME1 | Конденсатор p+-диффузия - металл1 (200x200 мкм2) | 1 - p+-область, 2 - металл 1 | |
9.2 | C N+P | Конденсатор п+-диффузия - подложка (200x200 мкм2) | 3 - подложка, 4 - п+-область | |
9.3 | С KAR-PODL | Конденсатор карман - подложка (200x200 мкм2) | 3 - подложка, 5 - карман | |
9.4 | C P+K | Конденсатор р+ - диффузия - карман (200x200 мкм2) | 5 - карман, 6 - р+-область | |
9.5 | C ME1ME2 | Конденсатор металл1 - металл2 (200x200 мкм2) | 7 - металл 2, 8 - металл1 | |
9.6 | C SI*ME1 | Конденсатор поликремний 1- металл1 (200x200 мкм2) | 9 - поликремний 1, 10 - металл1 | |
9.7 | C N+ME1 | Конденсатор п+-диффузия - металл1 (200x200 мкм2) | 11 - п+-область, 12 - металл1 | |
| № п/п | Обозначение | Наименование теста | Описание теста |
9.8 | C SI*P | Конденсатор поликремний 1 - подложка (200x200 мкм2) | 20 - подложка, 19 - поликремний1 | |
9.9 | NPARSI* | Транзистор паразитный п-канальный, затвор - поликремний1 | 20 - исток+ подложка (общий), 18 - сток, 13 - затвор (общий) | |
9.10 | NPARME1 | Транзистор паразитный п-канальный, затвор - металл1 | 20 - исток+ подложка (общий), 17 - сток, 13 - затвор (общий) | |
9.11 | PPARSI* | Транзистор паразитный р-канальный, затвор - поликремний1 | 16 - сток, 14 - исток + карман (общий), 13 - затвор (общий) | |
9.12 | PPARME1 | Транзистор паразитный р-канальный, затвор - металл1 | 15 - сток, 14 - исток + карман (общий), 13 - затвор (общий) | |
10 Модуль (MOD10) | ||||
Элементы для тестирования подзатворного диэлектрика Тестируемая емкость - n-SiO2-Si*, контакт к карману n +. Площадь тестируемого элемента - 16 мкм2 , площадь антенны - 5600 мкм2 . | ||||
10.1 | ANMGRZ | Металлическая (1) антенна в виде гребенки | 1 - затвор, 2 - n+ - диффузия | |
10.2 | ANSIGRZ | Поликремниевая(1) антенна в виде гребенки | 3 - затвор, 4 - n+ - диффузия | |
10.3 | ANMPZ | Металлическая(1) антенна в виде площадки | 17 - затвор, 15 - n+ - диффузия | |
10.4 | ANSIPZ | Поликремниевая(1) антенна в виде площадки | 18 - затвор, 16 - n+ - диффузия | |
Элементы для тестирования подзатворного диэлектрика | ||||
10.5 | TD0Z | S = 40000 мкм2, Ро = 800 мкм, Рi = 400 мкм, Pd = 400 мкм. | 5 - затвор, 6 - n+ - диффузия | |
10.6 | TDMZ | S = 40000 мкм2, Po = 3200 мкм, Pi = 1600 мкм, Pd = 1600 мкм | 7 - затвор, 8 - n+ - диффузия | |
10.7 | TDDPZ | S = 40000 мкм2, Po = 8800 мкм, Pi = 8000 мкм, Pd = 800 | 9 - затвор, 10 - p+ - диффузия | |
10.8 | TDDNZ | S = 40000 мкм2, Po = 8800 мкм, Pi = 8000 мкм, Pd = 800 | 14 затвор, 12 - n+ - диффузия | |
10.9 | TDIZ | S = 40000 мкм2, Po = 23200 мкм, Pi = 20000 мкм, Pd = 3200 | 13 - затвор, 11- n+ - диффузия | |
10.10 | TD0PZ | S = 40000 мкм2, Ро = 800 мкм, Рi = 400 мкм, Pd = 400 мкм. | 20 - затвор, 19 - p+ - диффузия | |
| № п/п | Обозначение | Наименование теста | Описание теста |
|
11 Модуль (MOD11) |
| ||||
Элементы для тестирования емкостного диэлектрика Тестируемая емкость -- Si*1-Si*2, контакт к подложке P+. Площадь тестируемого элемента - 16 мкм2 , площадь антенны - 5600 мкм2 . |
| ||||
11.1 | ANMGRC | Металлическая (1) антенна в виде гребенки | 1 - поликремний 2, 2 - поликремний 1 | ||
11.2 | ANSIGRC | Поликремниевая (1) антенна в виде гребенки | 3 - поликремний 2, 4 - поликремний 1 | ||
11.3 | ANMPC | Металлическая (1) антенна в виде площадки | 18 - поликремний 2, 17 - поликремний 1 | ||
11.4 | ANSIGRC | Поликремниевая (1) антенна в виде площадки | 19 - поликремний 2, 20 - поликремний 1 | ||
Элементы для тестирования емкостного диэлектрика |
| ||||
11.5 | TD0C | S = 40000 мкм2 , Ро = 800 мкм, Рi = 400 мкм, Pd = 400 мкм. | 5 - поликремний 2, 6 - поликремний 1 |
| |
11.6 | TDMC | S = 40000 мкм2, Po = 3200 мкм, Pi = 1600 мкм, Pd = 1600 мкм | 7 - поликремний 2, 8 - поликремний 1 |
| |
11.7 | TDDC | S = 40000 мкм2, Po = 8800 мкм, Pi = 8000 мкм, Pd = 800 | 9 - поликремний 2, 10 - поликремний 1 |
| |
11.8 | TDIC | S = 40000 мкм2, Po = 23200 мкм, Pi = 20000 мкм, Pd = 3200 | 13 - поликремний 2, 11 - поликремний 1 |
| |
N-МОП транзистор с плавающим затвором |
| ||||
11.9 | NFG 4/2 | N-МОП транзистор с плавающим затвором Площадь входной емкости затворов 19мкм2 | 12 - исток 14 - сток 15,16 - затворы |
| |
| 12 Модуль (MOD12) 20 - контакт к подложке |
| |||
| 12.1 | RCN+A | Контактное сопротивление n+-Al1, 1контакт -2мкм х 2 мкм (топология) | Четырехзондовый метод: 1,3 - токовые выводы, 2,4- выводы по напряжению |
|
| 12.2 | RCSI1A | Контактное сопротивление SI*1-Al1, 1контакт -2мкм х 2 мкм (топология) | Четырехзондовый метод: 5,7 - токовые выводы, 6,8- выводы по напряжению |
|
| 12.3 | RCSI2A | Контактное сопротивление SI*2-разводочного-Al1, 1контакт -2мкм х 2 мкм (топология) | Четырехзондовый метод: 9,11 - токовые выводы, 10,12- выводы по напряжению |
|
| 12.4 | RCAA | Контактное сопротивление Al1-Al2, 1контакт -2мкм х 2 мкм (топология) | Четырехзондовый метод: 13,15 - токовые выводы, 14,16- выводы по напряжению |
|
| № п/п | Обозначение | Наименование теста | Описание теста |
|
| 12.5 | L10W10 | Биполярный транзистор W/L = 10/10 | 17-коллектор, 19 - база, 18 - эмиттер | |
| Схемы для измерения согласования и измерения параметров согласования МОП-транзисторов, емкостей, резисторов. | ||||
| 13 Модуль (MOD13) Резисторы для определения воспроизводимости параметров. R=10K | ||||
| 13.1 | R12 | Поликремниевые (2) резисторы с окружением W/L = 12/199 мкм | Четырехзондовый метод: токовые выводы -1,19, выводы по напряжению - 3,5; 5,7; 7,9; 9,11; 11,13; 13,15; 15,17; | |
| 13.2 | R10 | Поликремниевые (2) резисторы с окружением W/L = 10/166 мкм | Четырехзондовый метод: токовые выводы -2,20, выводы по напряжению - 4,6; 6.8; 8,10; 10,12; 12,14; 14,16; 16,18; | |
| 14 Модуль (MOD14) Резисторы для определения воспроизводимости параметров. R=10K | ||||
| 14.1 | R8 | Поликремниевые (2) резисторы с окружением W/L = 8 / 134 мкм | Четырехзондовый метод: токовые выводы -1,19, выводы по напряжению - 3,5; 5,7; 7,9; 9,11; 11,13; 13,15; 15,17; | |
| 14.2 | R5 | Поликремниевые (2) резисторы с окружением W/L = 5 / 83 мкм | Четырехзондовый метод: токовые выводы -2,20, выводы по напряжению - 4,6; 6.8; 8,10; 10,12; 12,14; 14,16; 16,18; | |
| Транзистор для исследования влияния магнитного поля Площадки под ручное измерение | ||||
| NL2ME | Тестовый транзистор, покрытый шиной металла 1 через межслойную изоляцию (для магнитного поля) | 1-подложка p-типа, 2-исток, 3-шина металл 1, 4-шина металл 1, 5-затвор, 6-сток | ||
| Площадки под ручное измерение | ||||
MMTRP | Схема для измерения воспроизводимости параметров p-МОП транзисторов. | См. описание |
| ||
MMTRN | Схема для измерения воспроизводимости параметров n-МОП транзисторов. | См. описание |
| ||
| № п/п | Обозначение | Наименование теста | Описание теста | |
MMC | Схема для измерения воспроизводимости параметров конденсаторов. | См. описание |
| ||
MMR | Схема для измерения воспроизводимости параметров резисторов. | См. описание |
| ||
PFG 4/2 | P-МОП транзистор с плавающим затвором Площадь входной емкости затворов 19 мкм2 | Слева направо: сток, затвор 1,затвор 2,исток |
| ||
Тест на вскрытие контактных окон к активным областям Площадки под ручное измерение |
| ||||
Si*1 | Контактное окно (100*100)мкм (топология) к затворному полкремнию1 в мезаобласти |
| |||
Si*2 | Контактное окно (100*100)мкм (топология) к резистивному полкремнию2 на локосе |
| |||
N+ | Контактное окно (100*100)мкм (топология) к мезаобласти, легированной n+ |
| |||
P+ | Контактное окно (100*100)мкм (топология) к мезаобласти, легированной p+ |
| |||
Вопросы для контрольных работ и зачета
1.Назовите область применения осциллографа.
2.Назовите основные блоки и элементы осциллографа.
3.Объясните принцип работы осциллографа.
4.Запишите основные технические характеристики осциллографа.
5.Запишите методику осциллографических измерений.
6.Назовите погрешности осциллографических измерений.
7.Нарисуйте схему и запишите методику для измерения амплитуды и постоянной составляющей сигнала на выходе однополупериодного выпрямителя.
8.Нарисуйте схему и запишите методику для измерения параметров синусоидального напряжения блока питания стенда.
9.Нарисуйте схему и запишите методику для измерения временного сдвига между сигналами тока и напряжения конденсатора при гармоническом воздействии.
10.Нарисуйте схему и запишите методику для измерения временного сдвига между сигналами тока и напряжения конденсатора при гармоническом воздействии.
11.Нарисуйте схему и запишите методику для измерения временного сдвига между сигналами напряжений на катушке индуктивности и конденсаторе при последовательном их соединении, а так же амплитуд этих напряжений в цепи с синусоидальным источником.
12.Объясните принцип получения фигур Лиссажу и метод измерений временного сдвига между сигналами синусоидальной формы с помощью фигур Лиссажу.
13.Изобразите фигуры Лиссажу для синусоидальных сигналов с временными сдвигами 0, p/2, p.
14.Для цепи с последовательным соединением катушки и конденсатора, подключенной к синусоидальному источнику напряжения, объяснить соотношение амплитуд напряжений на катушке, конденсаторе и всей цепи.
15.Нарисуйте схему и запишите методику для измерения внутреннего сопротивления генератора калибратора осциллографа.
16.Нарисуйте схему и запишите методику для измерения емкости конденсатора.
17.Нарисуйте схему и запишите методику для измерения индуктивности катушки.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 |
