Рис. 3.4. Блок-схема сканера с dichroic-фильтрами

Устройство для считывания штрих-кода. Подключается к компьютеру (на складе) или к компьютеру (в торговом зале).

Принцип работы сканера штрих-кодов:

1) при сканировании товарного штрих-кода сканер передает в учетную программу уникальный код, который соответствует этому товару;

2) таким образом, в учетной программе заполняется список товаров и в зависимости от выполняемой операции оформляется их приход или продажа.

Именно использование сканера штрих-кодов позволяет существенно сократить временные затраты и уменьшить вероятность возникновения ошибки при вводе. Ведь обычно эта операция производится с клавиатуры компьютера: вручную набирается код для каждого товара или осуществляется выбор товаров из справочника. Следует отметить, что применение сканера не исключает возможности подобного ввода информации при необходимости.

Оптические читающие устройства штриховых кодов, получившие распространение в практике построения автоматизированных систем обработки данных, имеют разнообразные конструкторские решения. Подавляющее большинство читающих устройств содержит встроенные источники подсвечивания, которые повышают вероятность считывания с первого раза. В каналах подсвечивания применяются светодиоды повышенной яркости или малогабаритные лазерные устройства. Сканирование изображения штрихового кода выполняется электромеханическими или электронными средствами, а сами устройства чтения могут быть ручными и стационарными.

Малогабаритные ручные читающие устройства, имеющие форму карандаша (рис. 3.5), удобны для работы оператора, осуществляющего сбор информации. В таких устройствах оптические каналы подсвечивания и чтения, как правило, совмещены. Изображение сканируется перемещением устройства вдоль записи. Отраженный от поверхности носителя штриховых кодов поток света поступает на фоточувствительный элемент, которым преобразуется в электрический сигнал, удобный для декодирования. В ручных читающих устройствах, построенных на базе приборов с зарядовой связью (ПЗС), рис. 3.6, при считывании штрихового кода входная часть оптического канала накладывается на изображение с последующим электронным сканированием. Декодированное значение штрихового кода по интерфейсному каналу передается в вычислительную систему для дальнейшей обработки.

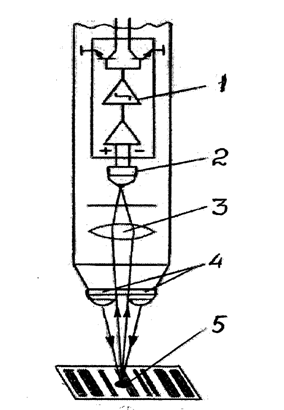

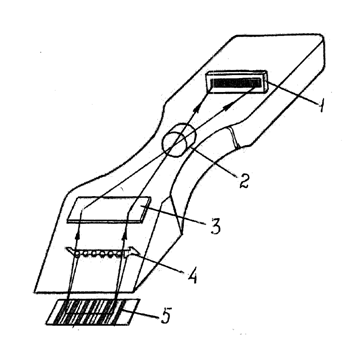

Рис. 3.5. Ручное читающее устройство: 1 - электронный блок обработки сигналов считывания; 2 – фотоприемник; 3 – объектив; 4 – источники света (подсвечивания); 5 – штриховой код машиночитаемого документа	Рис. 3.6. Ручное считывающее устройство на основе ПЗС: 1 – ПЗС; 2 – объектив; 3 – зеркало; 4 – светодиоды; 5 – штриховой код машиночитаемого документа

Ручные лазерные сканирующие устройства в большинстве своем имеют форму пистолета. Подсвечивание и считывание ведутся по раздельным оптическим каналам. Считывающее устройство показано на рис. 3.7. Луч лазера с помощью электромеханической развертки перемещается по изображению штрихового кода. Световой поток, отражаясь от поверхности, несущей код, попадает в оптический канал считывания, где осуществляется дальнейшая обработка. Сканирование может вестись в двух плоскостях.

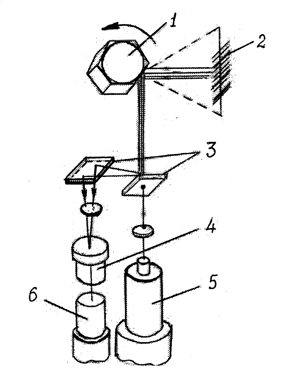

Рис. 3.7. Схема считывания штрихового кода:

1 – электромеханическая развертка; 2 – штриховой код машиночитаемого документа; 3 – зеркала; 4 – лазер; 5 – фотоприемник; 6 – электронный блок обработки сигналов считывания.

К стационарным устройствам считывания относятся: щелевой считыватель стол-сканер, стационарный лазерный сканер для складских помещений. Щелевой считыватель предназначен для считывания закодированной информации с пластиковых карт, перемещающихся по щели считывания мимо источника посвечивания и фотоприемника, за счет чего происходит сканирование штрихового кода. Используется для идентификации личности в медицинских учреждениях, в пропускных системах.

Наиболее сложное устройство — стол-сканер. Он предназначен для сканирования изображения с пяти сторон анализируемого предмета. Фирмы-производители иногда называют его голографическим, хотя здесь заложен совершенно иной принцип обработки изображений, а именно круговая электромеханическая развертка лазерного луча подсвета относительно стола с одновременным угловым сканированием в плоскостях, перпендикулярных основанию стола. Стол-сканер позволяет считывать изображение штрихового кода без предварительной ориентации предметов относительно считывающего устройства. Он нашел основное применение в узлах расчета магазинов.

Стационарный лазерный сканер имеет ограниченные угол "зрения" и глубину считывания. Может считывать коды с двух плоскостей. Стационарные лазерные сканеры предназначены для оснащения высокоавтоматизированных складов. Устанавливаются вдоль транспортерных лент, считывают, расшифровывают штриховые коды товара и передают в систему управления складом для их адресации, хранения и отгрузки.

3.5. Программное обеспечение сканеров

При решении вопроса о приобретении сканера важнее всего правильно выбрать программное обеспечение, которое наилучшим образом могло бы соответствовать конкретным задачам сканирования.

В настоящее время имеется довольно много прикладных пакетов для сканирования текстовой и графической информации.

При выборе конкретного программного обеспечения для сканера рекомендуется принимать во внимание следующие характеристики:

- наличие механизма предварительного сканирования, который обеспечивает возможность выполнения однократного сканирования всей страницы, с

последующим выбором участков меньшего размера для окончания сканирования;

- возможность установки широкого диапазона разрешений, что позволяет выбирать требуемую для каждого конкретного случая величину. Как правило, это важно при работе с фотографиями и графической информацией;

- возможность регулирования контрастности и яркости;

- возможность редактирования изображений;

- возможность создания файлов, формат которых соответствовал бы другим используемым в системе пакетам.

3.6. Достоинства сканирования

Применение сканирующей аппаратуры позволяет:

- повысить качество управления торговым технологическим процессом;

- более полно и оперативно осуществлять сбор информации;

- осуществлять автоматизированное размещение заказов;

- увеличить скорость, надежность при считывании и вводе данных;

- улучшить качество обслуживания покупателей;

- увеличить точность ввода информации в десятки тысяч раз;

- снизить затраты на операции, связанные с учетом;

- экономить рабочую силу;

- уменьшить потери, связанные с ошибками сбора данных.

Руководители крупных торговых предприятий давно уже поняли, что в магазине должна работать система, которая учитывает и контролирует каждую единицу товара и опирается на работу сложного электронного оборудования. Что же это за оборудование и какие функции оно выполняет?

Для автоматизации крупного магазина или склада сейчас широко применяется технология штрихового кодирования. Поэтому основная масса специального оборудования работает в рамках этой технологии.

Устройства для считывания штрихового кода разнообразны. Самое простое и дешевое - световое перо. Для чтения кода нужно провести по нему кончиком пера, "перечеркнув" все штрихи кода. Это не всегда удобно и требует от персонала большой точности движений. Поэтому чаще используется ручной контактный сканер штриховых кодов. Для того чтобы прочитать код, такой сканер нужно просто к нему приложить. Контактные сканеры применяются на кассе или рабочем месте кладовщика. Если есть необходимость для считывания кода с некоторого расстояния, применяются лазерные сканеры.

Иногда применяют лазерные многоплоскостные сканеры. Они могут считывать штриховой код независимо от его положения относительно сканера. Это достигается за счет нескольких лазерных лучей, сканирующих в разных направлениях.

При работе на складе или в торговом зале часто приходится считывать штриховые коды и собирать информацию о товарах на расстоянии от компьютера. Для этого используются портативные терминалы. Портативный терминал представляет собой гибрид сканера штриховых кодов и компьютера и может длительное время работать абсолютно автономно. Считанные сканером коды обрабатываются специальной программой, установленной на терминале и рассчитанной на выполнение необходимых операций: инвентаризация, отгрузка товара и т. п.

Для товаров, у которых штриховой код отсутствует, его приходится наносить на торговом предприятии. С этой целью предусмотрено несколько типов устройств. Для скоростной печати большого числа этикеток используются стационарные принтеры этикеток. Такой принтер может печатать текст, штриховые коды и элементы оформления на этикеточной ленте. Этикетки клеятся на товар вручную или специальным устройством - аппликатором. Для печати небольших партий этикеток применяются ручные принтеры. Ручной принтер - это мобильное устройство, с которым сотрудник может перемещаться по всему складу.

Одно из основных устройств в современном магазине - компьютерный кассовый аппарат. Кассовый аппарат представляет собой персональный компьютер, снабженный специальным периферийным оборудованием (денежным ящиком, принтером чеков и документов, дисплеем покупателя, считывателями штриховых кодов и банковских карт) и программным обеспечением, которое может быстро и аккуратно реализовывать поиск товаров, цены, скидки, оплату по кредитным картам и многое другое.

Это далеко не полный перечень оборудования для автоматизации крупного торгового предприятия. Выбор конкретных типов устройств и их размещение во многом зависят от возможностей торговой компьютерной системы этого предприятия.
