Перед началом загрузки необходимо включить привод смесителя. Корм в рулонах следует загружать постепенно – следующий рулон следует вкладывать в бункер после измельчения предыдущего, начиная с самого легкого (солома, сено, сенаж, силос). Степень измельчения зависит от времени измельчения и длины резки, регулируемой контрножами. После измельчения и смешивания объемных кормов можно добавить концентрированные корма. Концентрированные корма следует засыпать в бункер вручную, стоя на обслуживающей площадке.

После измельчения и смешивания кормов, разгрузка осуществляется через боковые окна, закрываемые задвижками, на левую или правую сторону кормораздатчика (рис.10). Управление открытием и закрытием задвижек происходит с места тракториста в кабине трактора.

Рисунок 10 – Расположение выгрузных окон в бункере кормораздатчика

Техническая характеристика кормораздатчика BelMix Т659/9

Тип машины прицепная, одноосная

Рабочая/транспортная скорость, км/ч 5/25

Давление в гидросистеме

трактора, атм./МПа 140/14

Производительность насоса, л/мин 40

Количество обслуживающего персонала 1 (оператор трактора)

Устройство:

измельчитель-смеситель:

тип вертикальный шнек

вид привода механический

механизм выгрузки (раздачи):

вид раздачи корма разгрузочные окна,

ленточный транспортер

вид привода механический

Емкость бункера, м3 5,0

Размеры (a´b´h), мм 4890´2200´2350

Масса, кг 3050

Грузоподъемность, кг 1800

Нагрузка на сцепку, кН 7,8

Количество ножей на шнеке 8

Аналогичное устройство имеют также кормораздатчики с вертикальными шнеками КИС-8, Trioliet Solomix, «Hi-SpecV7», Mix&Drive–R (Rambo) и другие отечественных и зарубежных фирм-производителей.

Горизонтальный миксер-кормораздатчик «Иж-Лайн-5ГФ» (рис. 11) с загрузочной фрезой полуприцепной, предназначен для приготовления полнорационной кормосмеси из длинноволокнистых кормов, корнеклубнеплодов, концентрированных кормов и др., транспортирования и раздачи ее на фермах крупного рогатого скота.

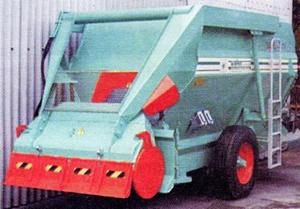

Рисунок 11 – Горизонтальный миксер-кормораздатчик «ИЖ-Лайн-5ГФ» с загрузочной фрезой

Техническая характеристика кормораздатчика «ИЖ-Лайн-5ГФ»

Тип полуприцепной

Объем смесительного бункера, м3 5

Максимальная высота подъема фрезы, мм 4500

Число шнеков 3

Агрегатируется с трактором класса, т. с. 1,4

Производительность на раздаче корма, т/ч 4,2

Обслуживающий персонал, чел. 1

Габаритные размеры, мм 5130´1885´2080

Масса, кг 3000

Миксер-кормораздатчик состоит из несущей рамы, бункера-смесителя, поперечного транспортера, ходовой части, прицепного устройства, взвешивающего устройства с дисплеем.

Система измельчения-смешивания состоит из трех горизонтальных шнеков с плоскими лопастями и регулируемыми ножами. Привод рабочих органов от ВОМ трактора. Привод центрального шнека осуществляется от широкоугольного планетарного редуктора.

Оснащен электронной системой взвешивания исходных компонентов кормосмеси. Прицепное устройство регулируется по высоте и длине, что позволяет агрегатировать машину с разными типами тракторов.

Комплектуется загрузочным устройством в виде фрезы, барабан которой имеет ширину 1800 мм, радиус – 500 мм.

Миксеры-кормораздатчики горизонтальные типоразмерного ряда «ИЖ-Лайн» обеспечивают качественное смешивание кормов 88,6% с равномерностью их раздачи на кормовой линии до 95%. В процессе смешивания кормов происходит их доизмельчение. Степень измельчения корма составляет 14%. Продолжительность раздачи корма по кормовой линии составляет от 2,0 минут до 2,4 минуты.

Кормораздатчик тракторный КТ-6 ( сельхозтехника», г. Егорьевск Московской области) (рис. 12) предназначен для приема измельченных листостебельных кормов, измельченной соломы, сенажа, резаных корнеплодов, полнорационных кормовых смесей, транспортирования и раздачи во время движения непрерывным регулируемым потоком в кормушку с высотой борта не более 750 мм или подачи в загрузочные воронки стационарных кормораздатчиков на животноводческих фермах, на откормочных площадках, выгульно-кормовых дворах и летних лагерях.

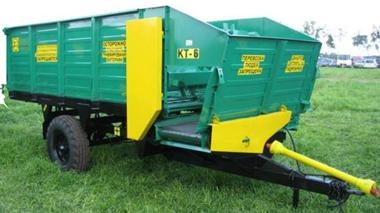

Рисунок 12 – Кормораздатчик тракторный КТ-6

При выборе кормораздатчика одним из важных факторов является его ширина и высота, которая должна соответствовать конструктивным особенностям помещения, в котором он будет эксплуатироваться. Для кормораздатчика КТ-6 ширина прохода для раздачи кормов должна быть не менее 2100 мм, а высота не менее 2180 мм.

Кормораздатчик агрегатируется с колёсными тракторами тяговых классов 6; 9; 14 кН, оборудованными раздельно-агрегатной гидросистемой, имеющими тягово-сцепное устройство по ГОСТ‑2349, а также выводы для подключения тормозной пневмосистемы и электрооборудования.

Разгрузка кормов может осуществляться как на одну, так и на две стороны одновременно. Кормораздатчик КТ-6 может быть использован не только как кормораздаточное оборудование, но и как прицеп для перевозки различных материалов с задней разгрузкой.

Кормораздатчик КТ-6 полуприцепной состоит из следующих основных частей: шасси, кузова, продольного транспортера, блока битеров, дышла с опорным домкратом, привода рабочих органов, пневмотормозной системы, электрооборудования.

Продольный транспортер состоит из ведущих валов, натяжных осей и двух полотен; поперечный – из ведущих и ведомых барабанов, соединенных в блоке, подвесных рам, соединенных с корпусами подшипников ведущих барабанов натяжными винтами. Блок битеров состоит из нижнего и верхнего битеров и двух боковин. Каждый битер представляет собой трубу с приваренными к ней цапфами и гребенками. Корм, загруженный в кузов раздатчика, направляется продольным транспортером к битерам. Битеры разрыхляют его и перебрасывают на поперечный транспортер для подачи в кормушки. Норма выдачи зависит от отношения скорости продольного транспортера к скорости передвижения агрегата и от количества корма, находящегося в кузове.

Техническая характеристика кормораздатчика КТ-6

Грузоподъемность, кг, не более 2000

Вместимость кузова, м3, не менее 5,66

Привод рабочих органов от ВОМ трактора

Транспортная скорость движения, км/ч, не более 25

Температура корма, °С, не менее 3,5

Равномерность подачи кормов, %, не менее 85

Ширина колеи, мм 1600

Дорожный просвет без груза, мм, не менее 280

Габаритные размеры, мм 5655´2025´2160

Эксплуатационная масса раздатчика, кг, не более 1500

Кормораздатчик тракторный прицепной КТП-6У «Иван» ( завод «Калачинский») (рис. 13) предназначен для выполнения следующих сельскохозяйственных работ: транспортирование и дозированная раздача измельченных кормов; обслуживание кукурузоуборочных и силосоуборочных машин в качестве транспортного саморазгружающегося прицепа; дозированная подача измельченных кормов к средствам загрузки кормохранилищ и к внутрифермерским стационарным раздатчикам кормов.

Кормораздатчик используется на летних площадках, на выгульных площадках, на фермах и в животноводческих помещениях.

На транспортных работах и на раздаче сухих кормов раздатчик можно использовать при температуре воздуха  от –40 до +40 °С, а при раздаче влажного корма – только при положительной температуре корма.

Кормораздатчик агрегатируется с сельскохозяйственными колесными тракторами тягового класса 14 кН, имеющими тягово-сцепное устройство, а также выводы для подключения пневматической тормозной системы и оборудования.

а	б

Рисунок 13 – Кормораздатчик тракторный прицепной КТП-6У «Иван»:

а – общий вид; б – блок битеров

Техническая характеристика кормораздатчика

тракторного прицепного КТП-6У «Иван» (одноосный)

Грузоподъемность, кг 2300

Вместимость кузова, м3, не менее 6,7

Количество кормов,

выдаваемых на 1 пог. м кормушки, кг:

силос 10…25

зеленая масса 15…35

сенаж 3…12

грубые корма 2…6

Транспортная скорость, км/ч, не более 25

Колея, мм 1560

Транспортный просвет, мм, не менее 300

Габаритные размеры, мм 6200´2000´2160

Масса, кг 1650

Раздача кормов осуществляется в типовых животноводческих помещениях с высотой ворот не менее 2600 мм, шириной – не менее 2600 мм, с шириной кормового прохода – не менее 2200 мм и высотой борта кормушки – не более 750 мм.

Изготавливается одноосным и двухосным в двух исполнениях: основное 00 – с раздачей кормов на правую сторону, исполнение 01 – на обе стороны одновременно. Выполнен как одноосный/двухосный тракторный полуприцеп, в кузове которого смонтированы механизмы для перемещения, рыхления и дозированной выгрузки кормов.

Отличительная особенность кормораздатчика КТП-6 – меньшая высота и ширина, а так же узкая колея (1560 мм) в сравнении с кормораздатчиком КТП-10.

Кормораздатчик КУТ-4 «Иван» ( завод «Калачинский») (рис. 14) одноосный, предназначен для транспортирования и дозированной раздачи комбикормов-концентратов и измельченного корма при групповом кормлении крупного рогатого скота, свиней, овец, а также заполнения наземных емкостей.

Рисунок 14 – Кормораздатчик КУТ-4 «Иван»

Техническая характеристика кормораздатчика КУТ-4 «Иван»
