Машины для раздачи кормов в хозяйствах малых форм (стр. 4 )

Грузоподъемность, кг 2000

Вместимость кузова, м3, не менее 4,0

Количество кормов, выдаваемых

на 1 пог. м кормушки, кг 0,5…3,0

Колея, мм 1800

Транспортная скорость, км/ч, не более 25

Транспортный просвет, мм, не менее 300

Габаритные размеры (a´b´h), мм 3790´2210´2400

Масса, кг 900

Раздатчик кормов мобильных малогабаритный РММ-5А ( завод сельскохозяйственного машиностроения») (рис. 15) как в агрегате с погрузчиком-раздатчиком ПРК-Ф-0,4-5, так и в качестве самостоятельной машины предназначен для транспортировки и раздачи на ходу измельченных сочных или грубых кормов (силоса, зеленой массы, корнеплодов, сена, сенажа, соломы и др.) или их смеси с концентрированными кормами. Раздаются корма одновременно на две или на одну сторону как внутри помещений, так и на кормовых площадках. Раздатчик можно использовать для перевозки кормов и подстилочного материала с самовыгрузкой.

Модернизированный раздатчик состоит из ходовой части с постоянной или переменной (для узких кормовых проходов) колеей колес, кузова с двумя боковыми, задним и передним бортами, продольного транспортера с ведущими валами и натяжными осями, блока битеров, поперечного транспортера, приводов электрооборудования и тормозного устройства.

Агрегатируется с тракторами тяговых классов 0,6 и 0,9.

а

б

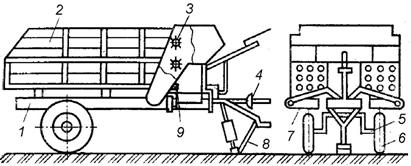

Рисунок 15 – Раздатчик кормов мобильный малогабаритный РММ-5А:

а – общий вид; б – технологическая схема:

1 – рама; 2 – кузов; 3 – битер; 4 – карданная передача; 5 – полуось

колес; 6 – колесо; 7 – поперечный транспортер; 8 – домкрат;

9 – продольный транспортер

Принцип действия раздатчика, а также устройство его поперечного и продольного транспортеров аналогичны таковым кормораздатчика КТУ-10А.

Техническая характеристика раздатчика РММ-5А

Тип прицепной, одноосный

Грузоподъемность, кг 1750

Вместимость кузова, м3 5,0

Производительность при выдаче кормов, ч/ч 3…38

Количество кормов, выдаваемых

на 1 пог. м кормушки, кг 2,1…41,4

Скорость движения, км/ч:

при раздаче кормов 1,12…3,68

транспортная 20

Число ступеней регулирования раздачи кормов

приводом продольного транспортера 9

Неравномерность раздачи кормов, % 15

Допустимые потери корма, % 1

Габаритные размеры, мм 5490´2070´2230

Масса, кг 1350

Погрузчик-раздатчик кормов ПРК-Ф-0,4-5 используют для проведения погрузочно-разгрузочных работ, раздачи кормов и уборки навоза из навозных проходов и площадок на малых и нетиповых фермах. В зависимости от конкретных условий эксплуатации при помощи погрузчика-раздатчика выполняют следующие операции: самозагрузку в кузов кормораздатчика силоса и сенажа, находящихся в местах хранения (траншеях, буртах); силоса, сенажа, корнеклубнеплодов и измельченных стебельчатых кормов и кормосмесей, загружаемых другими средствами; транспортировку корма к месту содержания животных; раздачу его во время движения агрегата; выдачу в приемные камеры и бункеры стационарных кормораздатчиков; погрузку различных сельскохозяйственных грузов в другие транспортные средства, а также их разгрузку; очистку дорог и площадок; уборку навоза из навозных проходов животноводческих ферм; самозагрузку и выгрузку подстилочного материала.

Влажность и фракционный состав грубых и сочных кормов и кормосмесей должны соответствовать зоотехническим требованиям к кормам для крупного рогатого скота.

Агрегат можно эксплуатировать на открытом воздухе (на выгульных и откормочных площадках) и в животноводческих помещениях при температуре –30…+45 °С. Раздачу корма, выгрузку подстилки и уборку навоза выполняют при плюсовой температуре материала.

Для прохода агрегата необходимы транспортные проезды шириной не менее 2000 мм и высотой до 2500 мм. Корм раздают в кормушки высотой не более 600 мм при ширине кормового прохода между ними до 1500 мм.

Основные составные части погрузчика-раздатчика (рис. 16): трактор 1 с передним ведущим мостом, кормораздатчик 4 с переменной колеей, навесной грейферный погрузчик 3 и бульдозерная лопата 2. При агрегатировании погрузчик навешивают сзади на трактор, а бульдозерную лопату – спереди. Кормораздатчик присоединяют к погрузчику при помощи прицепной серьги. Рабочие органы приводятся в действие от ВОМ трактора через промежуточную карданную передачу. Обслуживает машину один тракторист.

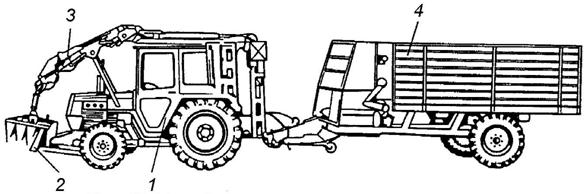

Рисунок 16 – Погрузчик-раздатчик кормов ПРК-Ф-0,4-5:

1 – трактор Т-30ТС; 2 – бульдозерная лопата; 3 – грейферный

погрузчик кормов ПРК-Ф-0,4; 4 – кормораздатчик РММ-5А

Техническая характеристика погрузчика-раздатчика ПРК-Ф-0,4-5

Скорость движения, км/ч:

при раздаче кормов 2,2…2,9

транспортная, не более 16

Потребляемая мощность, кВт 23,1

Минимальный радиус поворота, мм 4300

Грузоподъемность погрузчика, кг:

с крюком 400

с грейфером 200

Вместимость грейфера для сыпучих грузов, м3 0,2

Ширина отвала бульдозерной лопаты, мм 1515

Высота отвала, мм 400

Габаритные размеры агрегата, мм 9880´1990´2430

Масса, кг 4480

Кормораздатчик Trioliet UKW 3500 (поставщик – ) (рис. 17) предназначен для загрузки силосной массы из бурта, транспортировки и раздачи корма животным на малых фермах. Эта система эффективна для ферм с кормлением преимущественно силосными рационами.

Навешивается на заднюю навеску трактора. Оборудован устройством для самозагрузки.

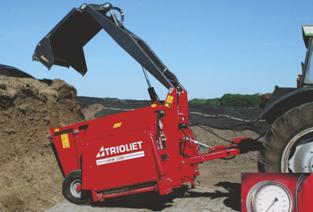

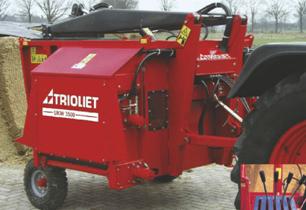

Рисунок 17 – Кормораздатчик Trioliet UKW 3500

Техническая характеристика кормораздатчика Trioliet UKW 3500

Вместимость, м3 3,0

Загрузочное устройство:

ширина, мм 1230

длина боковых ножей, мм 320

максимальная глубина захвата, мм 500

максимальная высота загрузки, мм 3300

Высота выгрузки корма, мм 500

Раздачи корма направо/налево

Габаритные размеры, мм 3400´2290´1600

Масса, кг 1410

Кормораздатчики Trioliet «Silobuster» (поставщик – ) (рис. 18) предназначены для загрузки силосной массы из бурта, транспортировки и раздачи корма животным на малых фермах.

Навешиваются на заднюю навеску трактора. Оборудованы устройством для самозагрузки.

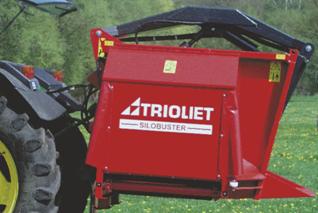

Рисунок 18 – Кормораздатчик Trioliet «Silobuster»

Техническая характеристика кормораздатчиков Trioliet «Silobuster»

Показатели	«Silobuster R»	«Silobuster RL»
Вместимость, м3	2,6
Загрузочное устройство:
ширина, мм	1470
длина боковых ножей, мм	320
максимальная глубина захвата, мм	500
максимальная высота загрузки, мм	3000
Раздача корма	направо	направо/налево
Габаритные размеры, мм	1950´2200´1660	1950´2380´1660
Масса, кг	970	1030

Навесной кормораздатчик Hamster HFM 200А (производства компании Walker Technik, Германия) (рис. 19) предназначен для автоматизации процесса приготовления полнорационной кормовой смеси и её раздачи в фермерских хозяйствах с поголовьем дойного стада от 20 до 50 голов.

Рисунок 19 – Кормораздатчик Hamster HFM 200А

Агрегат оснащен фрезерным загрузчиком, шнеком для смешивания компонентов корма и транспортером для выгрузки готового корма на две стороны на кормовой стол или в кормушки. Кормораздатчик Hamster HFM 200А агрегатируется с тракторами 2 класса и выше.

Конструкция кормораздатчика сконструирована таким образом, чтобы максимально упростить работу тракториста и в то же время сохранить все параметры надежности и износостойкости техники. Данная модель имеет полный гидравлический привод от бортовой гидравлической системы трактора и оснащена пультом управления из кабины трактора. Для износостойкости бункер изготовлен из коррозионно-стойкой нержавеющей стали, а с целью повышения функциональности и удобства кормораздатчик снабжен с обеих сторон конвейером из нержавеющей стали. Лопасти специальной конструкции (рис. 20) внутри бункера обеспечивают равномерность смешивания кормомеси.
