Машины для раздачи кормов в хозяйствах малых форм (стр. 1 )

ФГБОУ ВПО СТАВРОПОЛЬСКИЙ ГОСУДАРСТВЕННЫЙ

АГРАРНЫЙ УНИВЕРСИТЕТ

Кафедра машин и технологий АПК

, ,

,

машины для раздачи кормов

в ХОЗЯЙСТВах малых форм

Учебное наглядное пособие

для студентов направлений подготовки :

35.03.06 – Агроинженерия;

23.03.03 – Эксплуатация транспортно-технологических

машин и комплексов

36.05.01 - Ветеринария;

35.03.07 - Технология производства и переработки

сельскохозяйственной продукции

36.03.02 - Зоотехния

Ставрополь, 2015

УДК 636.084.74(076)

ББК 42.2я7

М38

Рецензент

доктор технических наук, профессор кафедры

«Механика и компьютерная графика»

Ставропольского государственного аграрного университета

М38 Машины для раздачи кормов в малых формах хозяйств : учебное наглядное пособие / Д. И. Грицай, , В. И. Кузьминов, И. А. Севостьянов – Ставрополь : АГРУС, 2015. – 32 с.

В учебном наглядном пособии рассмотрены особенности использования средств механизации раздачи кормов в малых формах хозяйств. Дано описание устройства машин и оборудования, рассмотрен технологический процесс погрузки, транспортировки и раздачи кормов.

Предназначены для студентов, обучающихся по направлениям подготовки: 35.03.06 – Агроинженерия; 23.03.03 – Эксплуатация транспортно-технологических машин и комплексов; 36.05.01 - Ветеринария; 35.03.07 - Технология производства и переработки сельскохозяйственной продукции; 36.03.02 - Зоотехния

Рекомендованы к изданию методической комиссией

факультета механизации сельского хозяйства СтГАУ

(Протокол № 4 от 23 ноября 2015 г.)

Лабораторная работа

Тема: МАШИНЫ ДЛЯ РАЗДАЧИ КОРМОВ

В ХОЗЯЙСТВАХ МАЛЫХ ФОРМ

1 ЦЕЛЬ РАБОТЫ

1.1  Изучить назначение, устройство и технологический процесс работы миксеров-кормораздатчиков с вертикальными шнеками СРК‑6В «Хозяин», Cormorant Vertical, BelMix Т659.

1.2  Изучить назначение, устройство и технологический процесс работы горизонтального миксера-кормораздатчика «ИЖ-Лайн-5ГФ», прицепных кормораздатчиков КТ-6, КТП‑6У «Иван», КУТ‑4 «Иван», РММ-5, погрузчика-раздатчика кормов ПРК‑Ф‑0,4-5.

1.3  Изучить назначение, устройство и технологический процесс работы навесных кормораздатчиков Trioliet UKW 3500, Trioliet «Silobuster», Hamster HFM 200А.

1.4  Изучить требования безопасности при эксплуатации миксеров-кормораздатчиков.

2 ОБОРУДОВАНИЕ РАБОЧЕГО МЕСТА

2.1 Плакаты и видеофильмы по изучаемой теме

2.2 Руководства по эксплуатации кормораздатчиков

2.3 Сборочные узлы кормораздатчиков

3 СОДЕРЖАНИЕ РАБОТЫ

В сельскохозяйственном производстве, в условиях рыночной экономики наблюдается тенденция развития малых ферм и фермерских хозяйств. Вместе с тем здесь остается невысокий уровень механизации. Так, если на молочных фермах в целом по стране комплексная механизация составляет 80 %, то на малых – всего лишь 18 %.

Последними считаются животноводческие предприятия или производственные подразделения небольших размеров (15…100 коров, 50…200 свиней, до 300 голов птицы). Проблемным является вопрос применения технологий и технических средств механизации приготовления и раздачи кормов, т. к. занимает основную долю затрат труда (до 40 % в общем балансе затрат).

Номенклатура средств механизации, рекомендуемая зональной системой машин, достаточно разнообразна, но позволяет выбрать технические средства механизации на фермах с поголовьем от 200 голов крупного рогатого скота и выше.

В настоящее время на животноводческих фермах и комплексах процессы приготовления и раздачи кормов осуществляют универсальные смесители-раздатчики с различными типами рабочих органов: битерные, лопастные, шнековые с горизонтальным и вертикальным расположением валов.

Совмещение двух или нескольких операций в одном техническом средстве позволяет снизить энергоемкость и металлоемкость процесса приготовления и раздачи полнорационных кормовых смесей, а также сократить количество погрузочно-разгрузочных и транспортных работ.

Одной из наиболее перспективных является технология кормления крупного рогатого скота, в соответствии с которой все виды кормов раздаются животным одновременно в виде сбалансированной по питательности кормосмеси, приготовленной в многофункциональных агрегатах – измельчителях-смесителях-раздатчиках кормов. Для реализации данной технологии 30 европейских фирм производят ежегодно более 10 тыс. многофункциональных агрегатов. В нашей стране производится также несколько модификаций таких машин.

Миксер-кормораздатчик (смеситель-кормораздатчик, кормосмеситель) – сельскохозяйственная машина, служащая для измельчения, смешивания и последующей раздачи кормов для крупного рогатого скота.

Существует два основных типа подобных машин – горизонтальные и вертикальные. Машины различаются по объёму бункера – обычно от 9 до 16 м³, количеству шнеков, наличию загрузочной фрезы и т. д.

В основном используются прицепные миксеры-кормораздатчики, получающие энергию от трактора через вал отбора мощности, но на крупных фермах могут использоваться и самоходные варианты этих машин.

Режущие шнеки, находящиеся в бункере, тщательно измельчают и смешивают загружаемые ингредиенты до получения однородной массы. Затем полученный корм выгружается при помощи транспортёра на кормовой стол для скармливания животным.

Один из важнейших элементов данных машин – весовая система. Если в самых простых и малоёмких моделях весовая система – это лишь электронные весы, то в более сложных машинах это может быть компьютерная система с большим экраном, способная запоминать десятки различных рационов и оснащённая принтером и картами флэш-памяти.

Использование миксера-кормораздатчика на ферме позволяет улучшить качество кормления животных и снизить трудозатраты.

Измельчитель-смеситель-раздатчик кормов СРК-6В «Хозяин» ( Республика Беларусь, технологии» г. Смоленск) рекомендован и подходит для использования не только на типовых фермах, но и на фермах семейного типа.

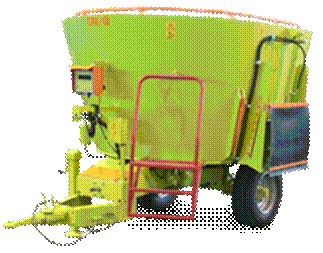

Рисунок 1 – Измельчитель-смеситель-раздатчик кормов СРК-6В «Хозяин»

Базовая комплектация включает в себя:

•  смесительный бункер цельной конструкции с защитным покрытием;

•  широкоугольный карданный вал, адаптированный к ВОМ МТЗ;

•  электронная весоизмерительная система;

•  планетарный редуктор;

•  пневматическая тормозная система;

•  выгрузное окно;

•  ручной стояночный тормоз;

•  ось со сдвоенными колесами 215/75 R17.5;

•  винтовая стояночная опора;

•  турбошнек и два механических контрножа – дополнительная лопасть для равномерной выгрузки;

•  смотровая лестница;

•  страховочный трос на сцепке;

•  противовысыпное кольцо;

•  световые приборы.

Минимальные габаритные размеры, вписывающиеся в габариты трактора МТЗ-80 (МТЗ-82), позволяют применять СРК-6В на всех типовых фермах без дополнительной их реконструкции. На турбошнеке закреплены 8 ножей для смешивания компонентов корма. Спираль шнеков 12…16 мм изготовлена путем горячей штамповки из упрочненной стали для повышения устойчивости. Оребренный бункер дает дополнительную жесткость кузова и препятствует вращению корма вместе со шнеком. Толщина стенок бункера – 8 мм, днища – 16 мм. Миксер оснащен весовой системой с пультом, звуковыми сигналами, установкой запоминающих программ и дозированием с точностью до 1 кг.

Техническая характеристика миксера-кормораздатчика СРК-6В

Тип полуприцеп

Грузоподъемность, т 2,0

Объем бункера, м3 6,0 (при установке

надставных бортов – 7,0)

Масса, кг 2400

Габаритные размеры, м 4,02´2,34´2,32

Ширина колеи, мм 1450±50

Дорожный просвет, мм 300

Шины 235/75 R17,5

Привод шнеков от ВОМ трактора

Количество и тип шнеков 1, вертикальный

Частота вращения ВОМ, об/мин 540

Частота вращения шнека, об/мин 25

Высота разгрузки через выгрузное

окно (лоток), мм 750

Транспортная скорость с грузом, км/ч 8

Транспортная скорость без груза, км/ч 12

Рабочая скорость при раздаче кормов, км/ч 5

Обслуживающий персонал 1 тракторист

Класс трактора 1,4

Прицепные миксеры-кормораздатчики Cormorant Vertical производства Ростсельмаш, разработаны с учетом европейского опыта, способны обеспечить весь цикл приготовления и раздачи кормов для поддержания высокой продуктивности поголовья. Один миксер из серии Cormorant Vertical способен измельчить, перемешать и распределить по кормовым столам от 2000 до 8400 кг корма. В зависимости от численности поголовья можно подобрать модель с вместимостью бункера от 6 до 24 м3.

Миксер-кормораздатчик Cormorant Vertical предназначен для приготовления и раздачи кормовых смесей из различных, в зависимости от применяемого в хозяйстве рациона, компонентов (зеленая масса, силос, сенаж, рассыпное и прессованное сено, солома, комбикорм, корнеплоды, брикетированные корма, твердые и жидкие кормовые добавки). Смешивание и измельчение компонентов кормовой смеси производится с применением электронных элементов взвешивания.

Обычно используется на животноводческих фермах, специализирующихся на разведении крупного рогатого скота и молочных фермах, но также может использоваться в овцеводстве и свиноводстве. Агрегатируется с тракторами тягового класса 14 кН (1,4 т. с.) и частотой вращения ВОМ трактора n = 540 об/мин.
