Лекции – Архитектурные конструкции «Конструкции общественных зданий» (стр. 8 )

Форма купола образуется благодаря особому соединению балок — в каждом узле сходятся три ребра слегка различной длины, которые в целом образуют правильный многогранник, вписанный в сферу.

рис. Элементы конструкции геодезического купола

Купола нашли свое применение в различных архитектурных строениях — больших оранжереях, планетариях, аудиториях, складах, ангарах. Жилые же купола не оправдали своих надежд из-за высокой стоимости.

Преимущества и недостатки геодезических куполов

Купола обладают рядом преимуществ, которые делают их уникальными архитектурными сооружениями. Купола обладают большой несущей способностью, причем чем больше купол, тем она выше. Простые сооружения создаются очень быстро из достаточно лёгких элементов силами небольшой строительной группы: структуры до 50 метров собираются даже без строительного крана. Купола также обладают идеально аэродинамической формой, благодаря чему их можно возводить в ветреных и ураганных районах.

Однако есть и недостатки. Обычно современные материалы для создания граней купола имеют прямоугольное сечение, их приходится дополнительно обрабатывать, придавая треугольное, из-за чего появляется много лишних отходов.

Купола оболочки

1. Монолитный купол из железобетона

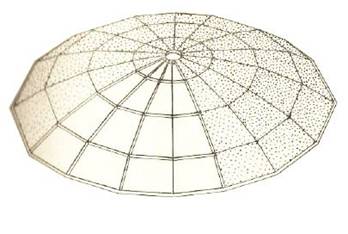

2. Ребристые купола

3. Ребристо-кольцевые купола

4. Ребристо-кольцевые купола с решетчатыми связями

5. Сетчатые купола

a. Сетчатый купол Шведлера

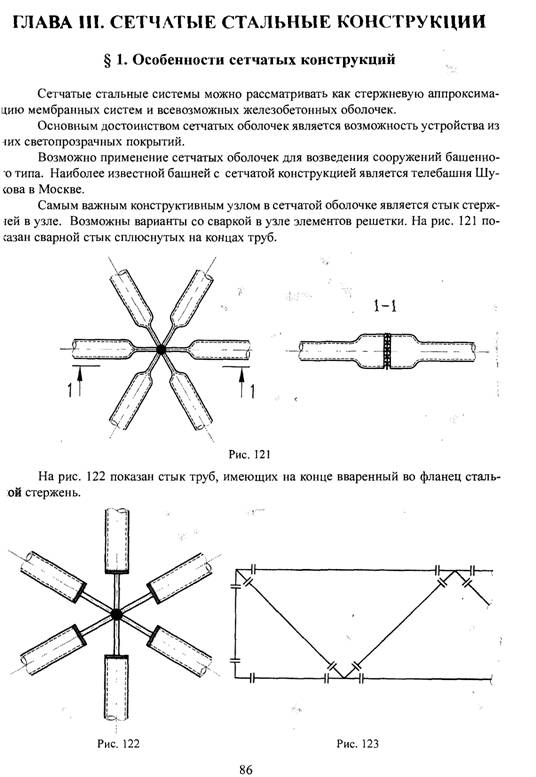

б. Сетчатый купол Фуллера (стальные трубчатые треугольники и шестиугольники).

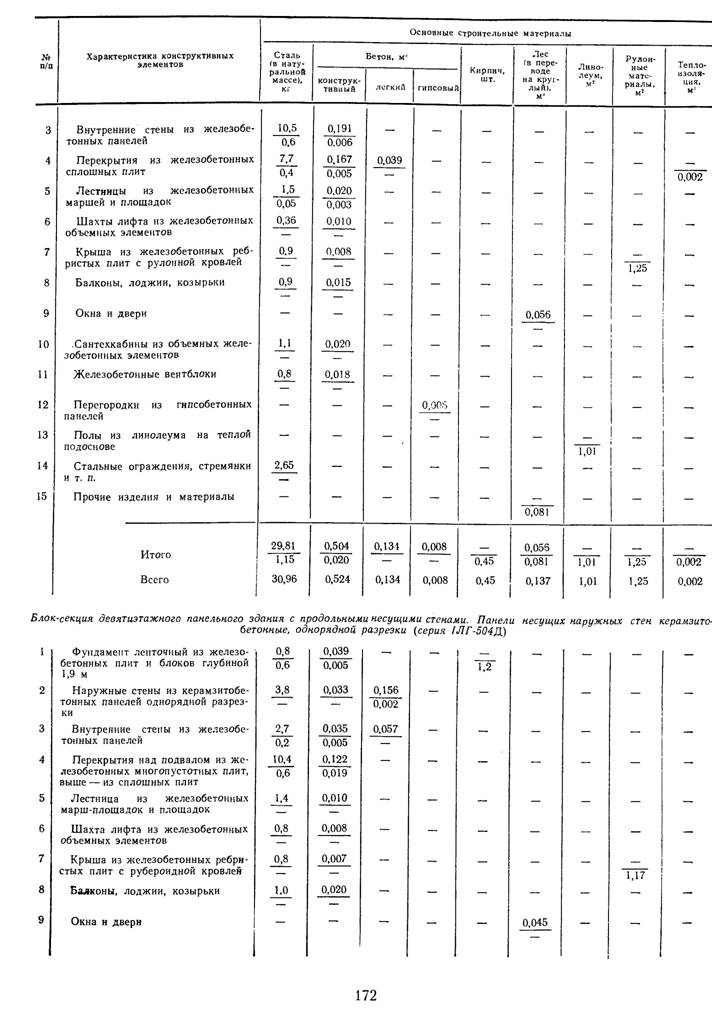

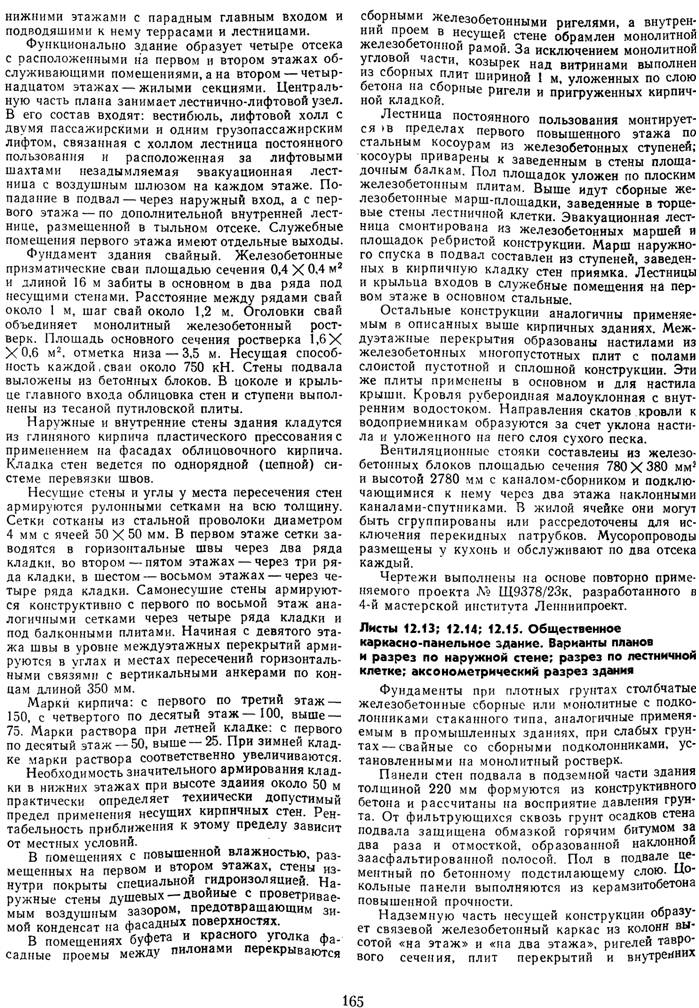

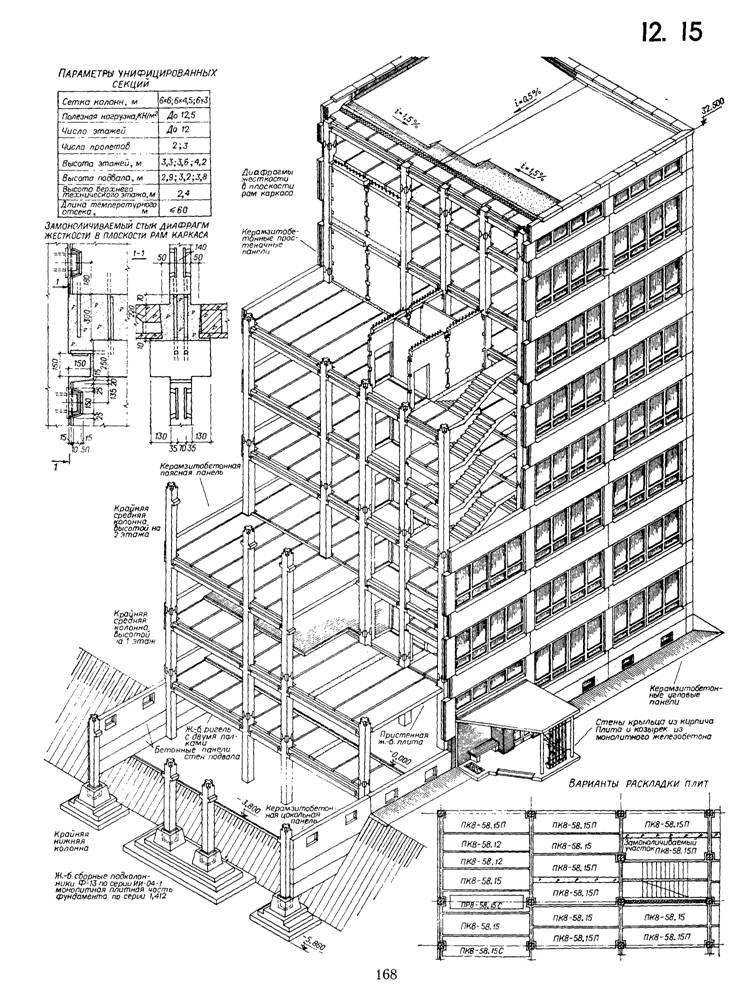

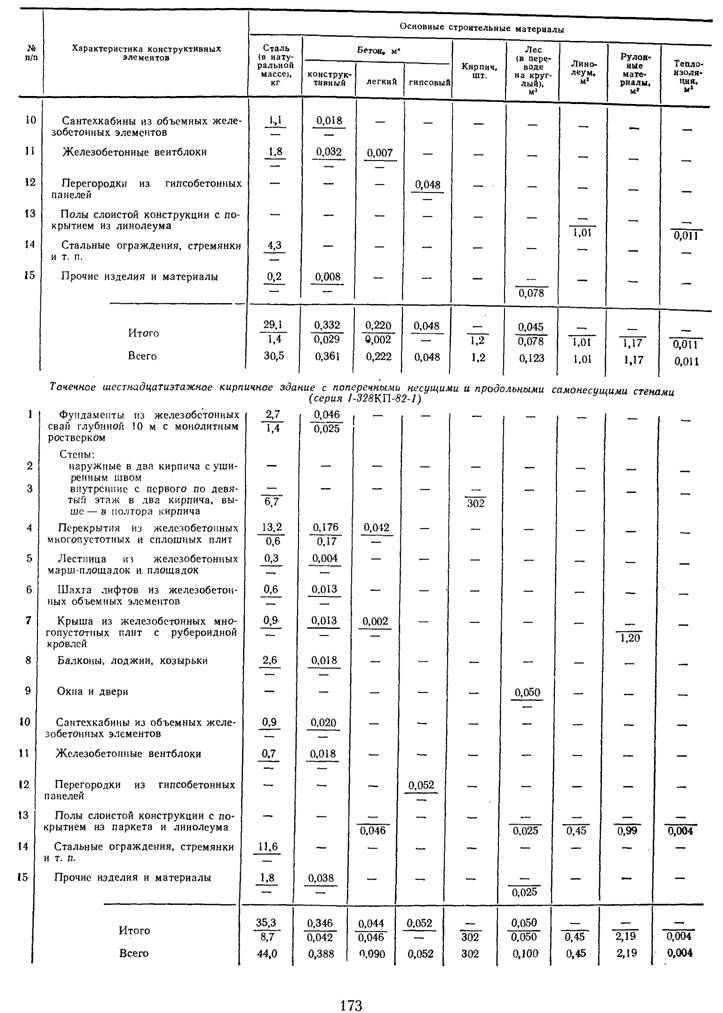

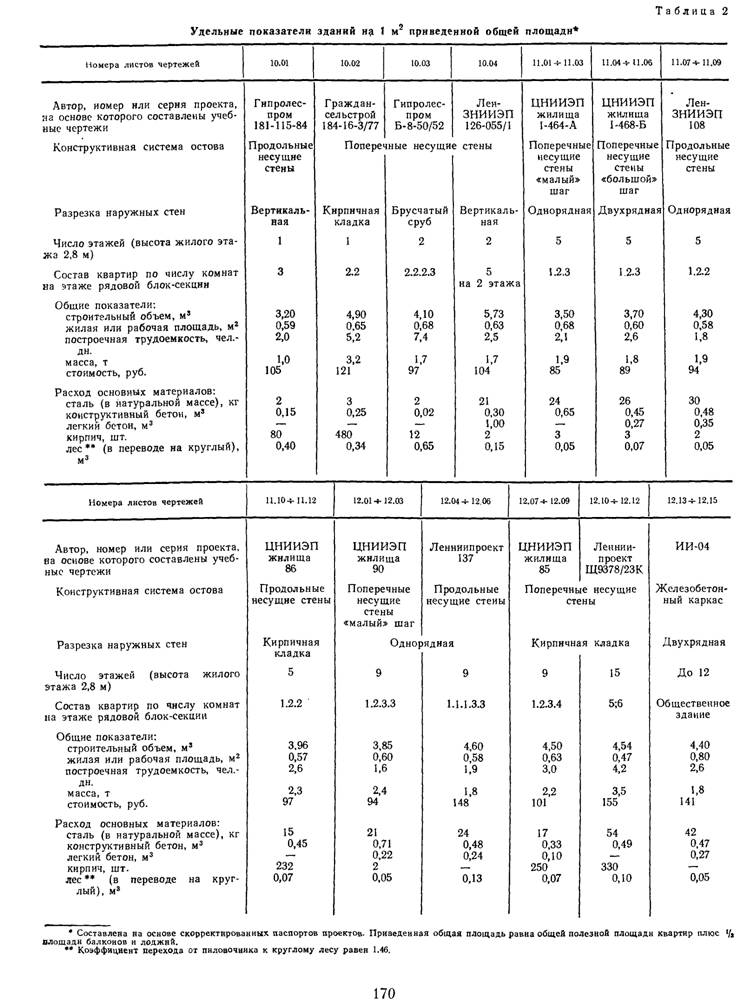

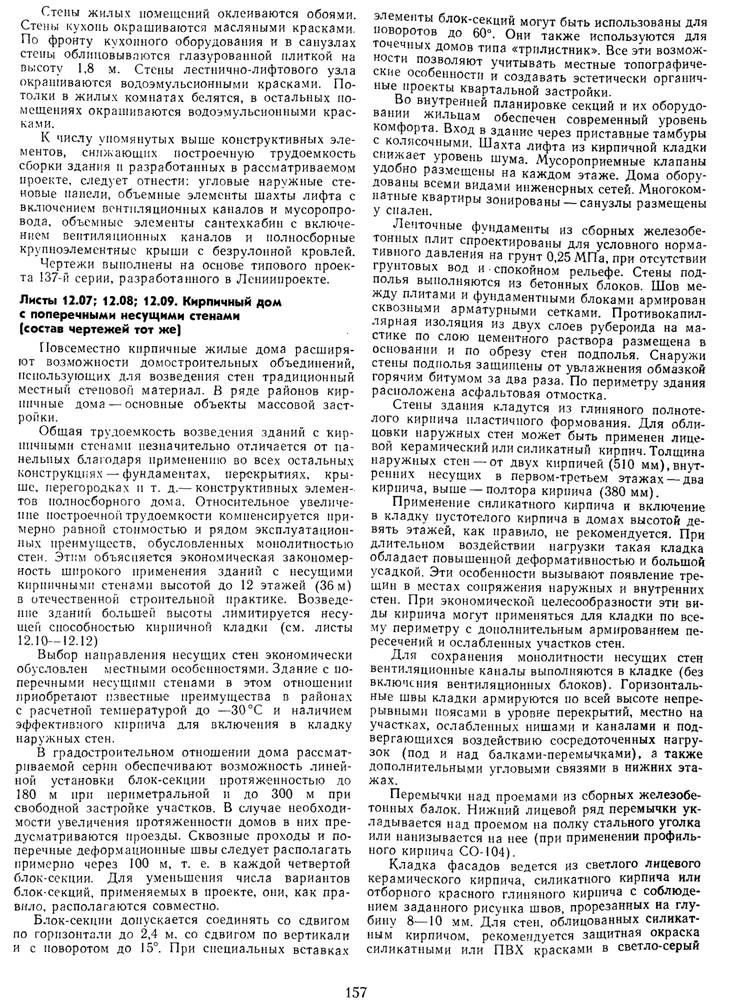

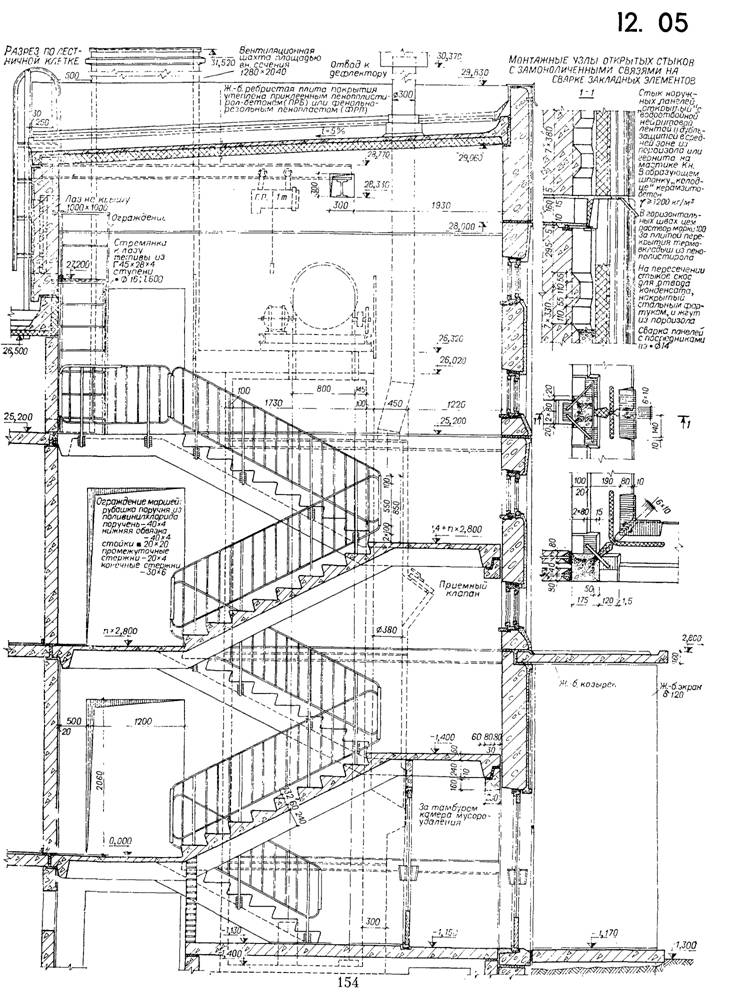

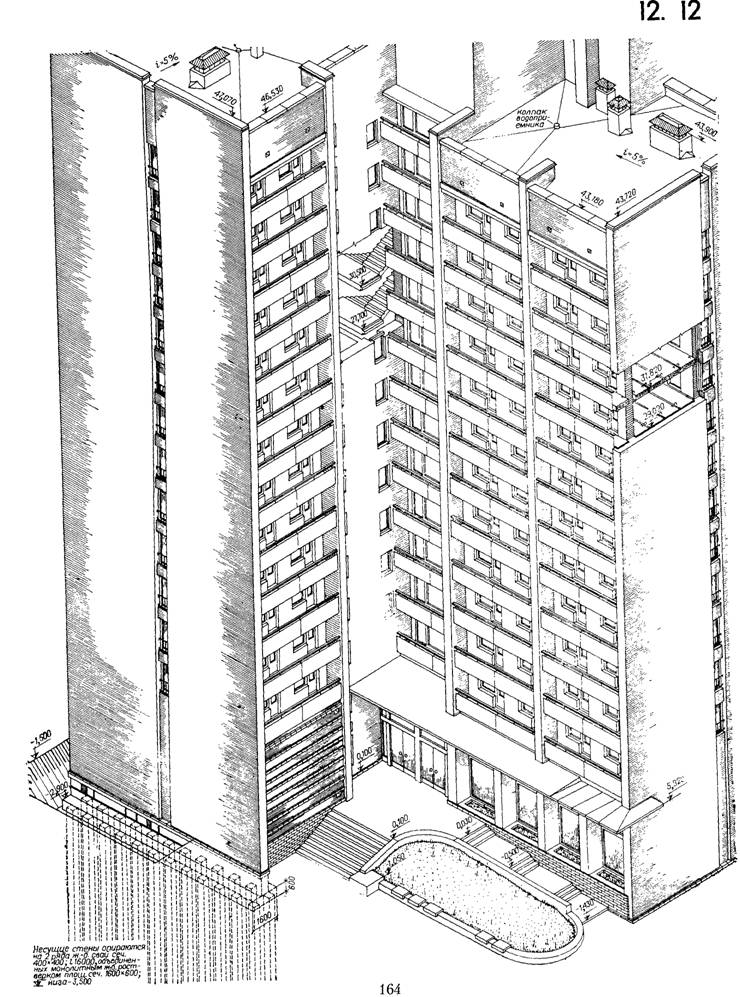

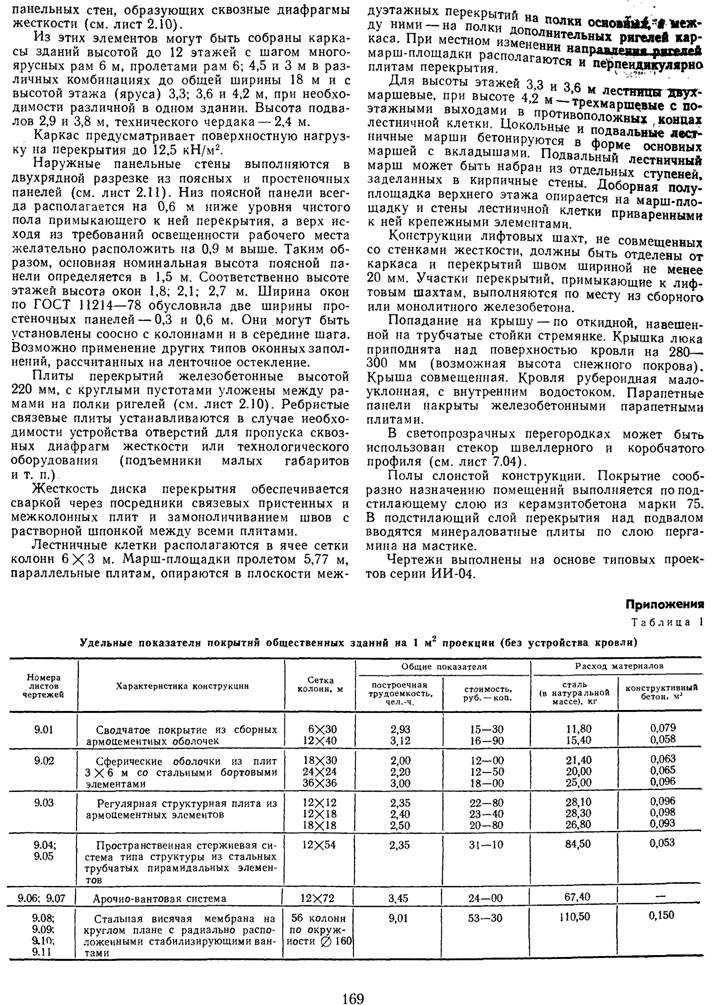

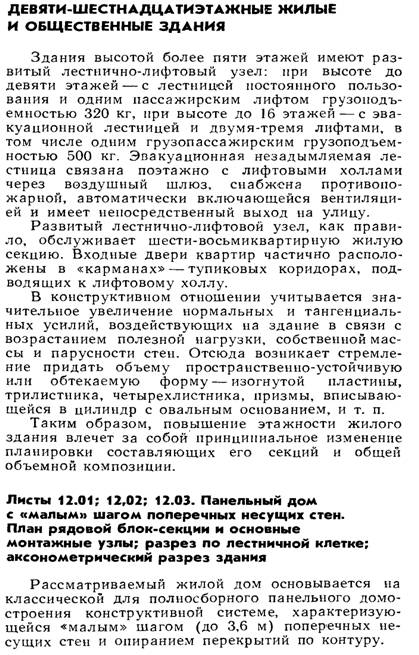

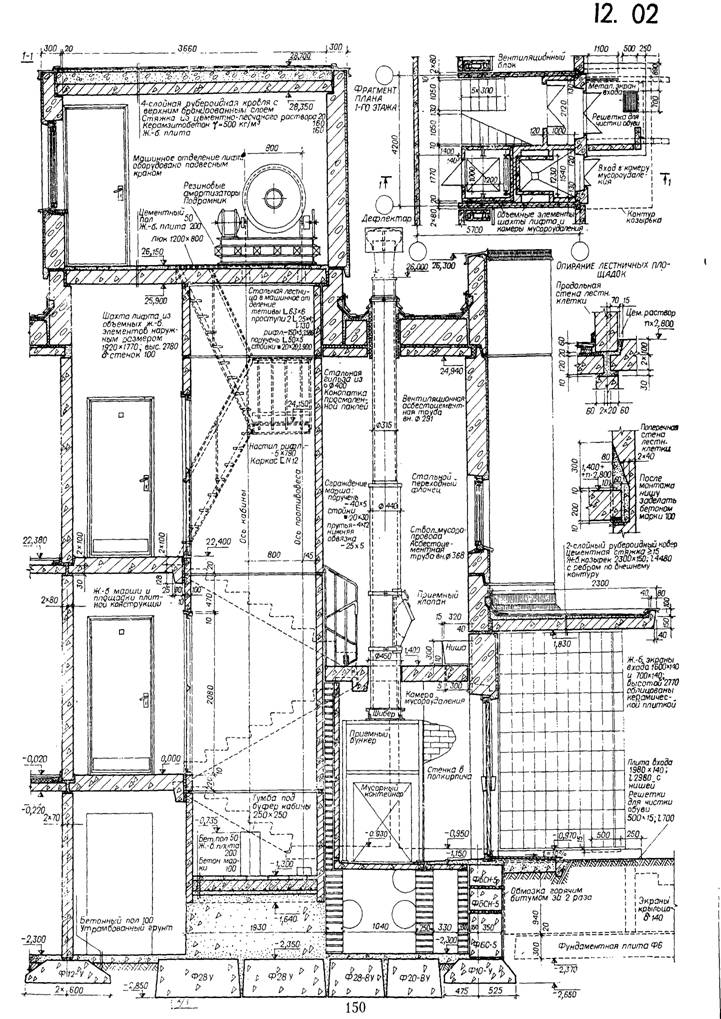

Глава книги Шерешевского «Конструкции гражданских зданий»

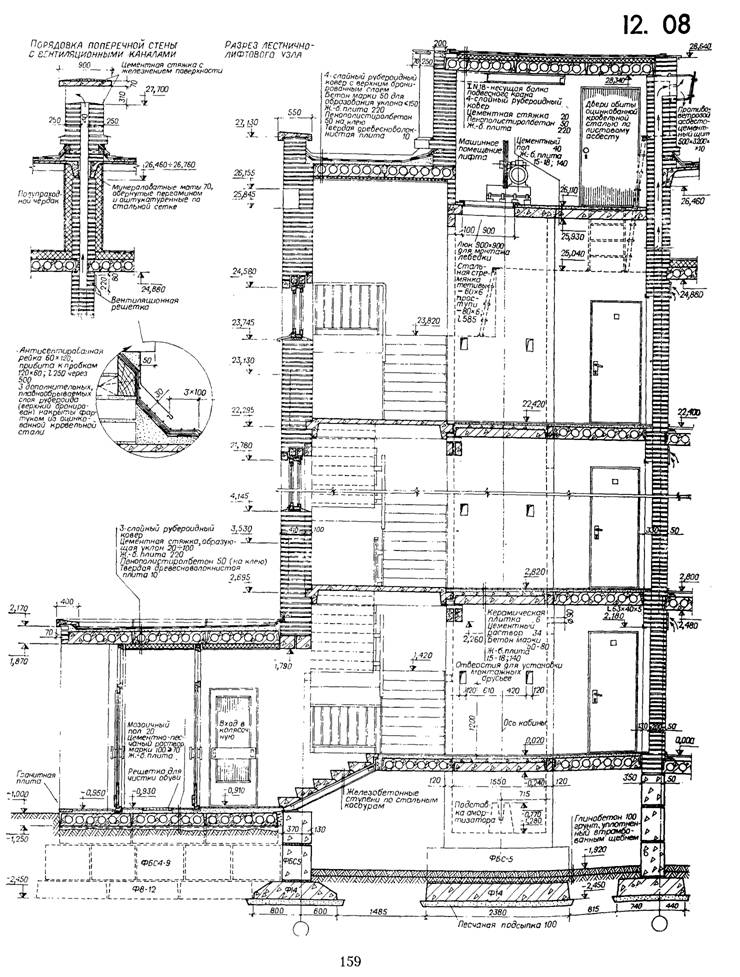

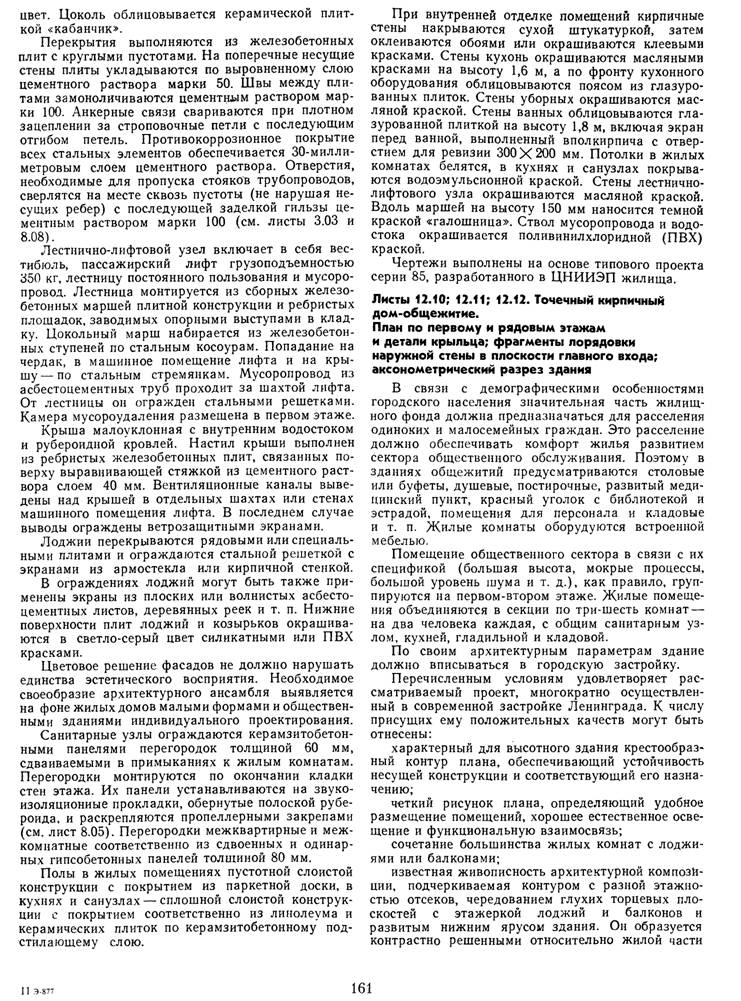

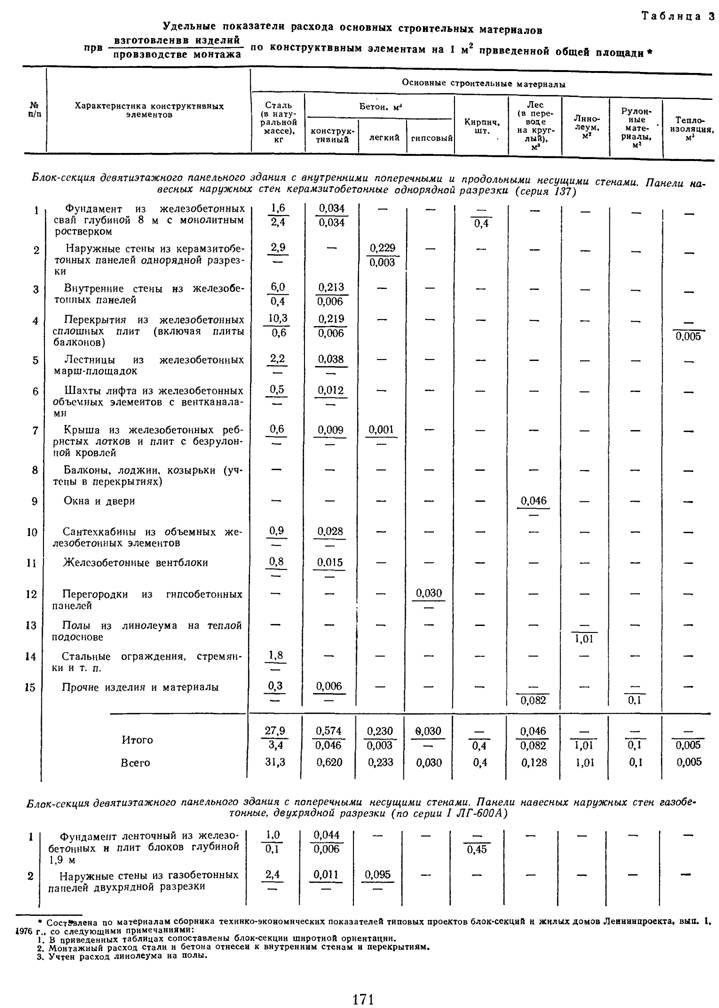

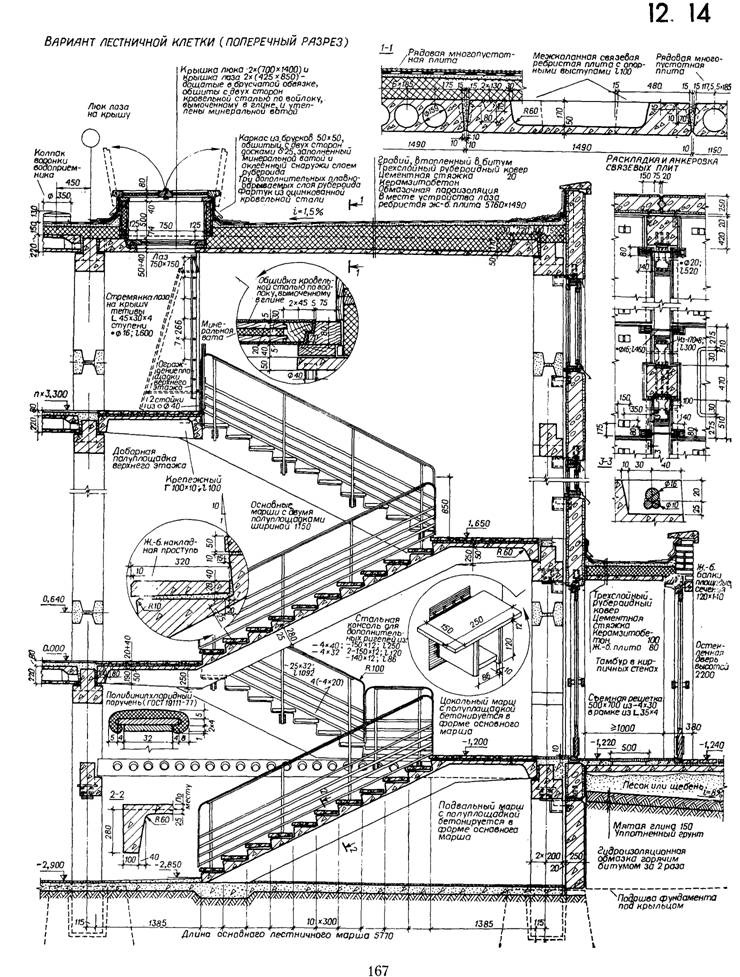

Глава книги Шеришевского «Конструкции гражданских зданий»

Стр 26

-

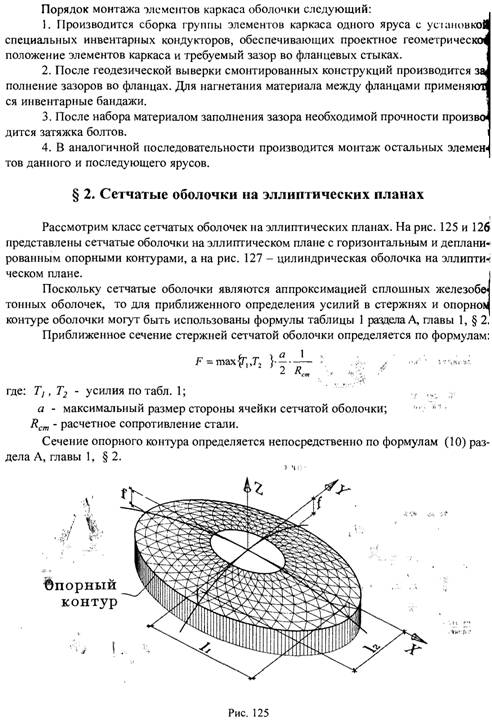

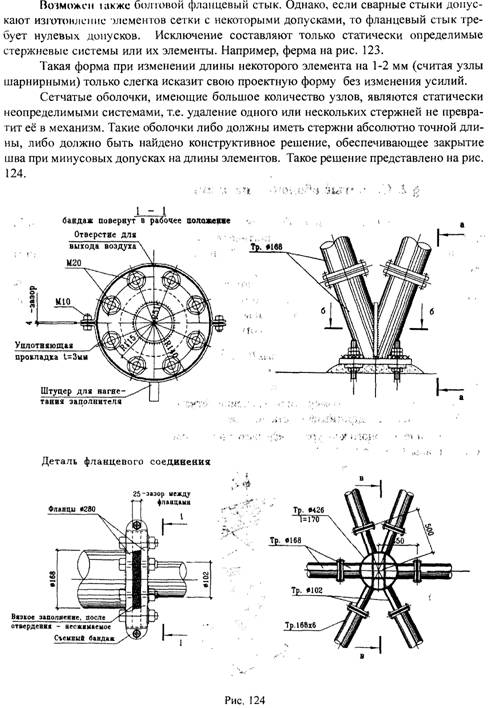

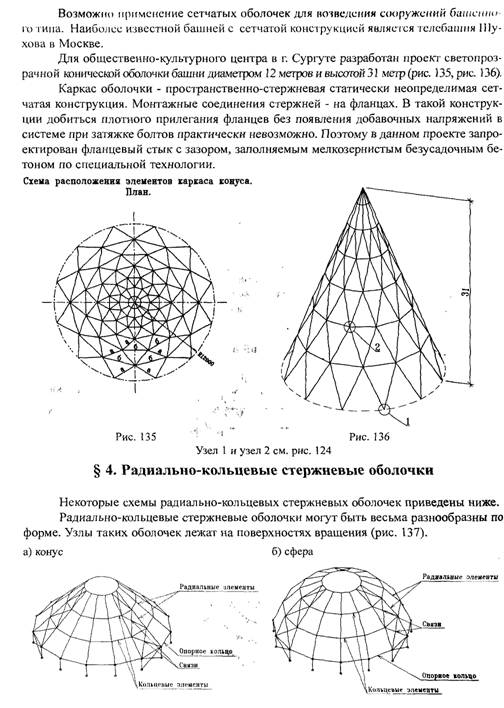

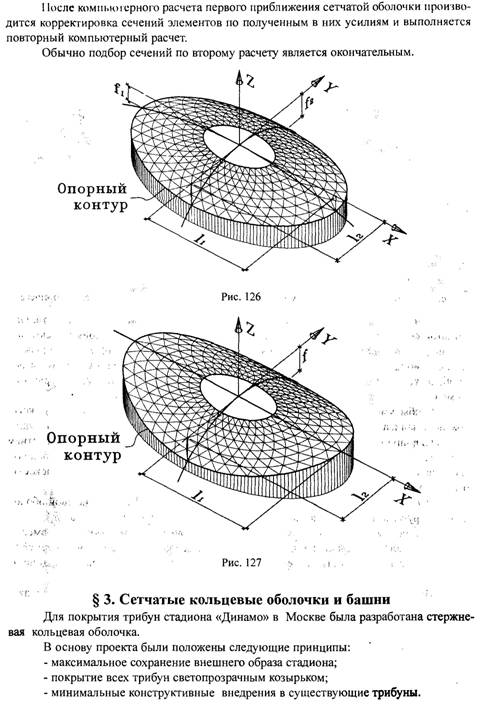

Глава книги Канчели «Строительные пространственные конструкции»
