В дальнейшем при остановках и пусках насоса, подающего виноматериал в смеситель, клапан, работающий от действия вакуума, образующегося в смесителе при прохождении через него виноматериала, автоматически отключает и включает подачу спирта.

Производительность спиртодозатора СПД-1500 М по суслу или виноматериалу 15 – 20 м3/ч; соотношение расхода спирта и виноматериал 1/5 – 1/10.

Дозаторы ингредиентов. Для дозирования в поток виноматериала или вина оклеивающих и других подобных веществ в виде суспензии чаще всего используют насосы-дозаторы или специальное оборудование, в котором эти насосы составляют основной рабочий орган. Так, например, устроены дозаторы 10 %-ного раствора метавинной кислоты (ВЛО-МИ) и дозаторы ингредиентов (УДВ-И).

Насосы-дозаторы используют и для введения жидкостей в поток продукта, например, для дозирования компонентов в бродильную массу при производстве резервуарного шампанского.

Для дозирования фильтрационных материалов (например, диатомита) используются различного рода дозаторы, работающие в блоке с фильтрами и являющиеся частью фильтровальных установок, например ФПО.

3. Перемешивающие устройства

При проведении процессов оклейки, спиртования или купажирова­ния в отдельных емкостях, при рыхлении мезговой шапки и тому по­добных операциях используются специальные устройства-насосы или механические перемешивающие устройства различных типов (стацио­нарные - встроенные - и переносные).

Цель перемешивания - распределение внесенных в продукт ве­ществ или интенсификация процессов (тепловых, массообменных). Эф­фективность перемешивания зависит от конструкции перемешивающего устройства и аппарата, а также от величины вводимой энергии.

НЕ нашли? Не то? Что вы ищете?

Интенсивность перемешивания определяется временем достиже­ния заданного технологического результата: чем выше интенсивность, тем меньше времени требуется для достижения заданного эффекта.

Механические перемешивающие устройства состоят из рабочего органа (мешалки), вала и привода. По конструкции мешалки, приме­няемые в виноделии, бывают лопастными, пропеллерными, турбинны­ми, шнековыми. Последние используют для перемешивания мезги.

На рис. 14, а показано принципиальное устройство встроенной в железобетонный резервуар пропеллерной мешалки, предназначенной для перемешивания виноматериалов.

Интерес представляют вертикальные встроенные мешалки. Вер­тикальные мешалки могут быть и переносными, в том числе переме­щаемыми по вертикали (это обеспечивает большую эффективность их работы).


Универсальная переносная мешалка УПМ-ЗМ (рис. 14, б) пред­назначена для перемешивания мезги, дрожжевой гущи и виноматериа­лов. Перемешивание производится за счет вращения шнека в трубе, вследствие чего продукт из нижней части чана переходит в верхнюю.

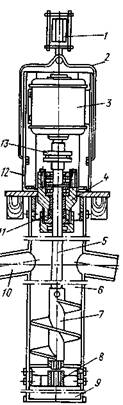

Рис. 14. Принципиальное устройство мешалок: а - пропеллерной (1 - корпус; 2 - пропеллер); б - шнековой (1 - блок; 2 - серьга; 3 - элек­тродвигатель; 4 - кронштейн; 5 - вал; 6,9 - трубы; 7 - шнек; 8 - пята; 10 - патрубок; 11 -уплотнение; 12 - головка: 13 - муфта)

Мешалка устанавливается в чане таким образом, чтобы патрубки (4 шт.), приваренные на расстоянии 770 мм от основания нагнетатель­ной трубы, касались поверхности мезги. Через патрубок сусло выбрасы­вается на поверхность «шапки», разбивая ее, и перемешивается.

Таблица 1 – Характеристика мешалок

Тип мешалок

Соотношение размеров

Оптимальная окружная скорость концов мешалки, м/с

Двухлопастная

d/D = 0,5…0,7

h1/d = 0,14…0,2

h/D = 0,1…0,3

b/D = 0,08

v = 1,5…3

Якорная

Hж/H = 0,75…0,85

h/H = 0,56

b/D = 0,07

δ = 25…40 мм

v = 1…3

Рамная

Hж/H = 0,75…0,85

h1 = 190…275 мм

h/H = 0,6

b/d = 0,07

δ = 25…40 мм

h0/H0 = 0,56

v = 1…3

Турбинная открытая

d/D = 0,3

h1/d = 0,5…1,5

Hж/H = 0,75…0,85

d1/d = 0,65

h/d = 0,2…0,3

b/D = 0,08

l/d = 0,25

v = 3…8

Пропеллерная трехлопастная

d/D = 0,25…0,5

b/D = 0,08

d/Hж = 0,25…0,5

t/D = 1…2

h1/ D = 0,7…1,6

(t – шаг винта)

v = 5…17
