Обработка и построение плана тахеометрической съемки (стр. 3 )

Рис. 8. Схема построения реечных точек

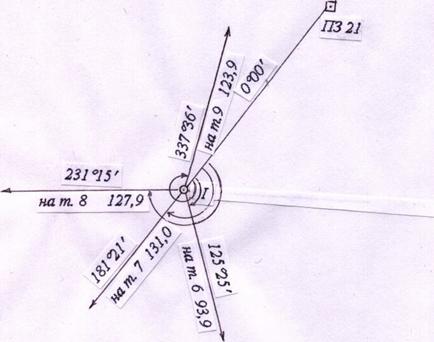

Получив на плане на-правления на эти рееч-ные точки, от станции I по ним откладывают в масштабе 1:2000 величи-ны соответствующих го-ризонтальных проложе-ний (графа 9 прил.2). В данной работе при съем-ке со станции ПЗ 21 теодолит ориентируют на станцию ПЗ 22,со станции II теодолит ориентируют на станцию I, а со станции Ш - на станцию II, со станции ПЗ 22 - на станцию III. Нанесенную на план реечную точку обозначают слабым наколом иглы циркуля-измерителя и обводят окружностью диаметром 1 мм. Рядом карандашом подписывают в виде дроби номер точки и её отметку с округлением до десятых долей метра.

Реечные точки, в которых были определены отметки уреза воды в реке, надо обвести окружностями диаметром 1,2 мм, указав отметки уреза воды с точностью до сотых долей метра.

П р и м е ч а н и е. При использовании линейки-тахеографа (специальный тахеометрический транспортир) нанесение реечных точек значительно облегчается.

3.5.4. Нанесение ситуации

Нанесение ситуации на план производится в масштабе 1:2000 по абрисам (рис. 1, 2-6), которые вычерчиваются при производстве полевых работ.

Пример. Берег реки Соть проходит через реечные точки 4, 2, 22, 21; забор – 17, 24, тропа – 7, 8, 10, 14, 15, 16, 18, 19, граница леса 7, 6, 5, 4, и т. д.

3.5.5. Изображение рельефа на плане

По отметкам станций и реечных точек на плане проводят горизонтали с сечением рельефа 1 м. Для правильности рисовки рельефа необходимо прежде всего с помощью абриса наметить карандашом на плане основные линии рельефа: водотоки, водоразделы. При этом необходимо следить за закономерным изменением отметок вдоль этих линий.

Отметки реечных точек должны увеличиваться при перемещении вверх по реке, ручью, хребту. Если эта закономерность нарушена, то следует проверить вычисления отметок в журнале тахеометрической съемки.

Построение горизонталей следует производить способом графической интерполяции. Интерполирование выполняют по направлениям, указанным стрелками в абрисах (рис. 2-6).

Один из способов графической интерполяции (с помощью восковки) состоит в следующем: на листе прозрачной бумаги проводят параллельные линии, отстоящие одна от другой на произвольных, но равных расстояниях, например, 5 мм (рис. 9). Подписывают эти линии отметками, кратными высоте сечения рельефа от самой малой до самой большой.

Рис. 9. Схема графической интерполяции

Для интерполирования по линии ПЗ 21-2 изготовленную таким образом палетку накладывают на план так, чтобы одна из точек, например ПЗ 21, с отметкой 117,73 заняла положение между параллельными линиями восковки с отметками 117 и 118 м соответственно своей отметке (рис. 9).

Проколов восковку в намеченной точ-ке и удерживая острие иглы измерите-ля в ней, поворачивают восковку во-круг иглы так, чтобы точка 2 с отмет-кой 114,28 м, видимая через кальку, располагалась между линиями 114 и 115 соответственно отметке. Закрепив в этом направлении палетку, перекалывают иглой на план точки m, n, l – точки пересечения линий восковки с линией плана (рис. 9) и подписывают их отметки, равные отметкам соответствующих параллельных линий. Аналогично проводят интерполирование по всем направлениям, указанным в абрисе стрелками.

Точки с одинаковыми отметками соединяют плавными линиями; и таким образом получают горизонтали. Отметки горизонталей, кратные 5 м, подписывают в разрывах горизонталей, при этом верх цифр должен быть обращен в сторону повышения ската местности.

3.5.6. Оформление топографического плана участка

Все контуры рельефа, изображаемые на плане, вычерчивают тушью в соот-ветствии с «Условными знаками для топографических планов, масштабов 1:5000, 1:2000, 1:500» [7]. При этом необходимо тщательно выдерживать очертания и размеры, а также порядок размещения знаков, приведенных в "Условных знаках" для масштаба 1:2000 [7]. Все построения и надписи выполняются тонкими линиями. Береговые линии реки, обозначаемые реечными точками 4, 2, 22 и т. д., в которых были определены отметки уреза воды, вычерчивают зеленой тушью. При вычерчивании элементов рельефа горизонтали проводят коричневой тушью. Общая толщина горизонталей должна быть равна 0,1 мм, а горизонтали с отметками, кратными 5 м, утолщаются до 2,5 раза. Отметки горизонталей, кратные 5 м, подписывают коричневой тушью в разрывах горизонталей. Все остальные линии, условные знаки, надписи выполняют черной тушью.

В приложении 4 приведены образцы условных знаков. В верхней части листа плана выполняют заглавную надпись, в нижней указывают численный масштаб плана, высоту сечения рельефа и размещают масштаб заложения (для уклонов). Общее представление об оформлении плана дает рис. 10.

М 1:2000

Высота сечения рельефа 1 м

Рис. 10. План тахеометрической съёмки

3.6. Решение задач по топографическому плану

3.6.1. Построение профиля по заданному направлению

Для построения профиля местности по линии АВ, заданной на участке плана (за А и В принять соответственно реечные точки 5 и 24), точки пересечения линии АВ с горизонталями нумеруют (рис. 10). На листе миллиметровой бумаги строят графы «Горизонтальные расстояния» и «Отметки земли» (рис. 11).

Рис. 11. Профиль линии АВ

В графу «Горизонтальные расстояния» в масштабе плана переносят длины соответствующих интервалов (расстояние между точками пересечения линии АВ со всеми горизонталями, а также с характерными линиями рельефа - тальвегом и водоразделом). В графу «Отметки земли» записывают отметки соответствующих точек. Над всеми этими точками от линии условного горизонта восстанавливают перпендикуляры и на них, в масштабе в 10 раз крупнее горизонтального (1:200), откладывают отметки горизонталей и характерных точек (1¢, 4¢); концы перпендикуляров соединяют ломаной лилией.

3.6.2. Построение графика заложений

В нижней части плана строят графика (масштаб) заложений для уклонов. Задаваясь уклонами 0,01; 0,02; 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09, 0,10 и высотой сечения рельефа h=1 м составляемого плана, вычисляют соответствующие заложения.



Рис. 12. График заложений

Исходной формулой для вычисления является формула уклона

(23)

где i - уклон;

h - превышение (в нашем случае высота сечения рельефа);

d - заложение.

Пример. Для уклона 0,01 вычисляем заложение:

которое в масштабе плана составляет 50 мм.

По горизонтальной оси откладывают величины уклонов от 0,01 до 0,10 в виде отрезков в 0,5 см. На концах отложенных отрезков восстанавливают перпендикуляры, по которым откладывают в масштабе 1:2000 соответствующие уклонам вычисленные значения заложений d.

Через концы отложенных заложений проводят плавную кривую (рис. 12).

Рекомендуемая литература

1.  Инженерная геодезия/ Под ред. . М.: Высшая школа, 2000.

2.  Инженерная геодезия/ Под ред. . М.: Высшая школа, 1985.

3.  Курс инженерной геодезии/ Под ред. . М.: Недра, 1989.

4.  Родионов . М.: Недра, 1987.

5.  Никулин таблицы. М.: Недра, 1973.

6.  Хренов таблицы тригонометрических функций. 4-е изд. М.: Гос. изд-во физ.-мат. лит., 1962.

7.  Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500. М.: Недра, 1989.

8.  , Киселев геодезия. М.: Высшая школа, 1983.

9.  Инженерная геодезия/ Под ред. . М.: АООТ «Политех-4», 2000.

10.  Сай материалов тахеометрической съёмки: Методические указания к контрольной работе. Ростов н/Д: РГУПС, 1996.
