Ведомость вычисления координат вершин теодолитно-высотного хода
№ вершин хода | Измеренные углы b | Поправ-ки u | Исправленные углы bиспр | Дирекцион-ные углы a | Осевые румбы r | сos r | sin r | Горизонталь-ные проло-жения d, м |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
ПЗ 20 | ||||||||
ПЗ 21 | 298°03,5¢ | |||||||
165,15 | ||||||||
I | 76°15¢ | |||||||
128,48 | ||||||||
II | 176°58,5¢ | |||||||
175,98 | ||||||||
III | 86°36,5¢ | |||||||
220,06 | ||||||||
ПЗ 22 | 179°05,5¢ | |||||||
ПЗ 23 | ||||||||
Sbизм = Su = Sbисп = ¢ | Sd = | |||||||
Sbтеор = aПЗ20-ПЗ21 - aПЗ22-ПЗ23 + 180°п = |
fb =Sbизм - Sbтеор =
fbдоп =
=
Продолжение прил. 3
Вычисленные приращения | Исправленные приращения | Координаты | № вершин хода | |||||
DC | dХ | DU | dU | DC | DU | Х | U | |
10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
ПЗ 20 | ||||||||
ПЗ 21 | ||||||||
I | ||||||||
II | ||||||||
III | ||||||||
ПЗ 22 | ||||||||
ПЗ 23 |
SdХ = SdU = SDCисп=
SDC = SDU = SDUисп =
SDCтеор = SDUтеор =
fX = fY =
fабс = =
= .
Приложение 4

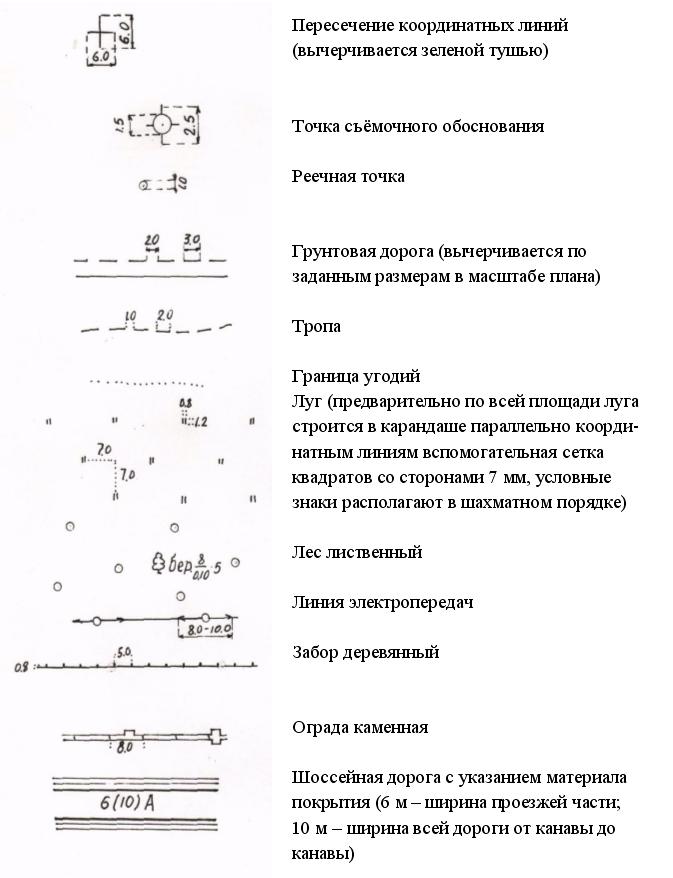

Образцы некоторых условных знаков масштаба 1:2000
|
