Суммарная скорость газификации ПМ на участке поверхности, закрытом частицей, составляющие которой вычислялись на каждом шаге вдоль оси x по выражению (43), опре-делена из соотношения [7]:
,
,
. (47)
Суммарный газоприход
принимался [7] распределенным в малой окрестности час-тицы согласно выражения:
,
,
, k = 1; 2;…10, (48)
где
– массовая скорость газификации ПМ на k–ом шаге вдоль оси х относительно боковой поверхности частицы без учета дополнительного газоприхода
с участка поверхности вещества, закрытого частицей;
– суммарная скорость газификации полимера на k–ом шаге вдоль оси х в окрестности частицы.
Система дифференциальных уравнений (1)-(48), описывающих процессы тепломассо-переноса при зажигании ПМ, с соответствующими начальными и граничными условиями решалась методом конечных разностей [14]. Для решения разностных аналогов дифферен-циальных уравнений использовался локально-одномерный метод [14]. Система одномерных разностных уравнений решалась методом итераций с применением метода прогонки [14] на каждой итерации при использовании неявной четырехточечной разностной схемы. Принима-лись следующие параметры разностной и временной сеток: шаг по пространственным коорди-натам hx = 2·10–5 м, hy = 2·10–5 м, шаг по времени Dt = 0.001 с. Проведено тестирование разра-ботанных метода и алгоритма численного решения задачи с использованием результатов [19, 20]. Установлено хорошее соответствие численных значений основных интегральных харак-теристик процесса тепломассопереноса – чисел Нуссельта, полученных по результатам [19, 20] и с использованием разработанного для задачи (1)-(48) алгоритма.
Результаты и их обсуждение
Численные исследования выполнены при следующих значениях параметров [9, 18, 21, 22]: начальная температура ПМ и воздуха Θ0 = 0.3, горячей частицы Θp = 1.4-2; температура начала пиролиза вещества Θc = 0.6; тепловой эффект реакции окисления газовой смеси Qо = 121 МДж/кг; тепловой эффект реакции термического разложения вещества Qh = 40 МДж/кг; энергия активации реакции окисления Е4=150 кДж/моль; энергия активации реакции терми-ческого разложения Е3 = 190 кДж/моль; предэкспоненциальные множители – k30 = 6.7∙108 с-1, k40 = 1∙109 с-1; объемная доля вещества, способного к химическому реагированию φ3 = 1; коэффициент термического расширения β = 0.00096 K-1; размеры частицы Lр = 0.2, Hр = 0.1; размеры области решения L = 1, H = 1; теплофизические характеристики воздуха λ1 = 0.026 Вт/(м·К); ρ1 = 1.161 кг/м3; С1 = 1190 Дж/(кг·К), полистирола λ3 = 0.16 Вт/(м·К); ρ3 = 1080 кг/м3; С3 = 1380 Дж/(кг·К), газообразных продуктов пиролиза ПМ λ5 = 0.072 Вт/(м·К); ρ5 = 2.378 кг/м3; С5 = 3876 Дж/(кг·К). Теплофизические характеристики локальных источников тепла приведены в табл. 1.
Табл. 1. Теплофизические характеристики частиц
Вещество | ρ2, кг/м3 | λ2, Вт/(м·К) | С2, Дж/(кг·К) |
Углерод | 1200 | 0.25 | 2720 |
Сталь | 7832 | 50 | 471 |
Алюминий | 2700 | 98 | 900 |
Численный анализ процессов тепломассопереноса при газофазном зажигании ПМ, выполненный на базе диффузионно-конвективной модели (рис. 1), позволил установить зависимости времени задержки зажигания продуктов пиролиза полимера τd от начальной температуры Θp (табл. 2), размеров Lр, Hр и теплофизических характеристик (табл. 3) горячей частицы.
Табл. 2. Времена задержки зажигания в системе «стальная частица – полимерный материал – окислитель» в зависимости от начальной температуры частицы при Lр = 0.2, Hр = 0.1
Θp | 2 | 1.9 | 1.8 | 1.7 | 1.6 | 1.5 | 1.4 |
τd | 0.129 | 0.142 | 0.155 | 0.175 | 0.2 | 0.381 | нет зажигания |
Зависимость времени задержки зажигания полистирола от начальной температуры стальной частицы (табл. 2) можно объяснить тем, что при понижении Θp уменьшается теплосодержание частицы. Вследствие этого при её взаимодействии с веществом меньше тепла расходуется на нагрев приповерхностного слоя ПМ. Из таблицы 2 видно, что при Θp = 1.4 не происходит зажигания в рассматриваемой системе. Температуру 1.4 можно считать пороговой при Lр = 0.2, Hр = 0.1.
В случае незначительного уменьшения размеров частицы относительно Lр = 0.32, Hр = 0.16 время задержки зажигания τd существенно не изменяется. Однако, при снижении размеров металлических частицы до Lр = 0.16, Hр = 0.08 происходит резкое увеличение τd (табл. 3). В свою очередь для углеродистых частиц при размерах Lр < 0.24, Hр < 0.16 воспламенение в рассматриваемой системе не происходит. Полученный результат можно объяснить тем, что при уменьшении размеров Lр и Hр сокращаются площади поверхностей частицы, с которых осуществляется теплоотвод в ПМ и воздух. При этом уменьшается площадь прогрева ПМ, менее интенсивно происходит его газификация и нагрев образующейся газовой смеси. Вследствие этого снижается как температура смеси продуктов пиролиза с окислителем, так и скорость движения потока газов от поверхности газификации, что приводит, в свою очередь, к уменьшению концентрации горючего в воздухе и снижению вероятности воспламенения.
Зависимости времени задержки зажигания ПМ от теплофизических свойств материала частиц (табл. 3) показывают, что скорости окисления продуктов термической деструкции ПМ с металлическими частицами выше, чем с углеродистыми. Это объясняется тем, что у металлов теплопроводность и плотность существенно превышают аналогичные показатели для углерода (табл. 1). При взаимодействии с алюминиевыми частицами время задержки зажигания горючих ПМ больше, чем со стальными частицами. Установленные зависимости можно объяснить тем, что у стали в несколько раз больше объёмная теплоемкость по сравнению с алюминием [18].
Полученные данные (табл. 2, 3) хорошо согласуются с результатами исследований [10]. При учете движения газовой смеси в воздухе усложняются процессы переноса тепла и массы. В таком случае большее количество энергии требуется для выполнения условий зажигания в рассматриваемой системе. Как следствие, начальная температура локального источника энергии, при которой происходит воспламенение ПМ, превышает аналогичные показатели для диффузионной модели зажигания [10] при прочих равных условиях.
Табл. 3. Времена задержки зажигания в системе «одиночная частица – полимерный материал – окислитель» в зависимости от размеров и теплофизических характеристик частицы при Θp = 1.5
Размеры частицы | Lр | 0.32 | 0.32 | 0.28 | 0.28 | 0.24 | 0.24 | 0.2 | 0.2 | 0.16 | 0.16 |
Hр | 0.2 | 0.16 | 0.18 | 0.14 | 0.16 | 0.12 | 0.14 | 0.1 | 0.12 | 0.8 | |
τd | |||||||||||
Материал частицы | Углерод | 0.34 | 0.359 | 0.366 | 0.395 | 0.892 | – | – | – | – | – |
Алюминий | 0.297 | 0.302 | 0.303 | 0.319 | 0.321 | 0.371 | 0.42 | 0.641 | 0.88 | – | |
Сталь | 0.286 | 0.296 | 0.289 | 0.304 | 0.293 | 0.321 | 0.312 | 0.381 | 0.459 | 0.836 |
На рис. 2-4 представлены распределения температур и концентраций в расчетной области (0 < X < 1, 0 < Y < 1) в момент зажигания полимера частицей с температурой Θp = 1.5 и размерами Lр = 0.2, Hр = 0.1.

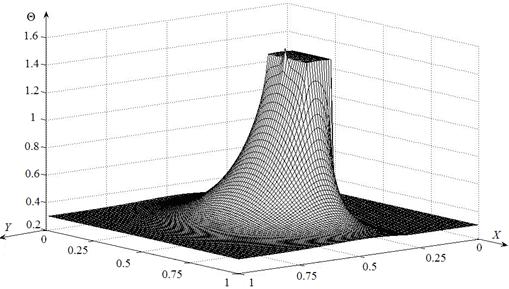

Рис. 2. Температурное поле системы «стальная частица – полимерный материал – окислитель» в момент зажигания (τd = 0.381) при Θp = 1.5, Lр = 0.2, Hр = 0.1
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 |
