Автоматическая трансмиссия 5A-149 (стр. 20 )

КЛАПАН РЕГУЛИРОВКИ ЛИНЕЙНОГО ДАВЛЕНИЯ

КЛАПАН СБРОСА ЛИНЕЙНОГО ДАВЛЕНИЯ

Длинный сателлит

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ 5A-23

Передача мощности - Реверс

В диапазоне Реверс привод трансмиссии осуществляется через ведущий вал и цилиндр муфты переднего хода к втулке фрикциона С3. Элементы трансмиссии функционируют следующим образом;

•  Фрикцион С3 находится в зацеплении и двигает солнечную шестерню заднего хода по часовой стрелке.

•  Тормозная лента В2 находится в зацеплении и удерживает водило планетарного ряда в неподвижном положении, что приводит к вращению длинного сателлита на зубчатом валу против часовой стрелки вокруг своей оси.

•  Длинный сателлит двигает кольцевую шестерню с внутренним зацеплением в том же направлении.

•  Кольцевая шестерня шлицами крепится на ведомом валу и поэтому двигает его против часовой стрелки, т. е. в противоположном направлении.

Контроль

Чтобы поддерживать систему в таком состоянии, соленоиды и клапаны задействованы следующим образом:

•  Соленоиды S1 и S2 выключены.

•  Для включения тормозной ленты В2 линейное давление подается через клапан блокировки заднего хода в обе, внутреннюю и внешнюю, области воздействия поршня заднего сервопривода.

•  Линейное давление подается в гидравлический контур заднего хода через ручной клапан.

•  Поток масла реверса направляется от ручного клапана к фрикциону С3.

•  Поток масла реверса подается также на подпружиненный конец главного регулирующего клапана, чтобы усилить действие пружины и повысить линейное давление.

•  Все другие каналы фрикционов и тормозных лент открыты для выпуска.

	ЗАДЕЙСТВОВАННЫЕ ЭЛЕМЕНТЫ
Передача	C1	C2	C3	C4	B1	B2	1-2 owс	3-4 owс	Блокировочная муфта
Реверс	-	-	X	-	-	X	-	-	-

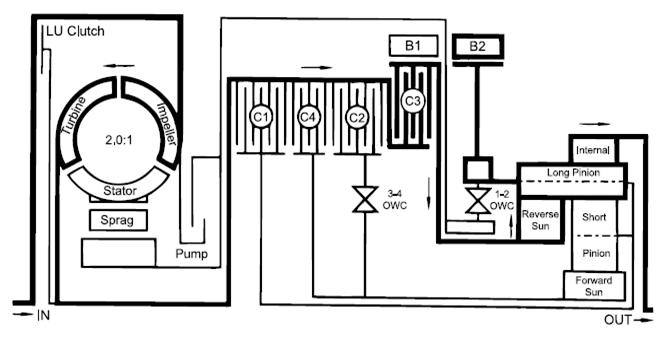

ВЫПУСК

Солнечная шестерня переднего хода

Сателлит

Короткий

Солнечная шестерня заднего хода

Длинный сателлит

Внутренний

ВПУСК

Насос

Расклинивающийся сухарь

Статор

Лопастное колесо

Турбина

Блокировочная муфта

ФИЛЬТР

1Я ((РУЧНАЯ))

en >

I

РЕГУЛ. КЛАПАН муфтЫ гидротрансформатора   Водило планетарного ряда   КЛАПАН РЕГУЛИРОВКИ ПОДАЧИ ДАВЛЕНИЯ НА ФРИКЦИОН   Клапан перекл 1-2 пер   ФИЛЬТР   радиатор   Клапан переключения32-3 передачи   Клапан подачи давления на соленоид   Клапан переключения3-4 передачи   Клапан последовательности 4-3   Возвратная трубка радиатора   Кольцевая шестерня   Короткий сателлит   Солнечная шестерня переднего хода   Солнечная шестерня заднего хода   ГЛАВНЫЙ РЕГУЛИРУЮЩИЙ КЛАПАН   КЛАПАН управления муфтой гидротрансформатора   ПЕРЕДНИЙ СЕРВОПРИВОД   ВЫПУСКНОЙ КЛАПАН B1R   ЗАДНИЙ СЕРВОПРИВОД   СОЛЕНОИД ПЕРЕМЕННОГО ДАВЛЕНИЯ   КЛАПАН РЕГУЛИРОВКИ ПОДАЧИ ДАВЛЕНИЯ НА ТОРМ. ЛЕНТУ   КЛАПАН БЛОКИРОВКИ ЗАДНЕГО ХОДА   ЗАГЛУШКА ЛИНЕЙНОГО ДАВЛЕНИЯ   РУЧНОЙ КЛАПАН   НАСОС

3-4 OWC 1-2 OWC

УСТРОЙСТВА, РАСПОЛОЖЕННЫЕ ВНУТРИ ВЫДЕЛЕННОЙ ОБЛАСТИ, НАХОДЯТСЯ В КОРПУСЕ НАСОСА



КЛАПАН РЕГУЛИРОВКИ ЛИНЕЙНОГО ДАВЛЕНИЯ

КЛАПАН СБРОСА ЛИНЕЙНОГО ДАВЛЕНИЯ

Длинный сателлит

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ 5A-25

Передача мощности - 1я ((Ручная))

На 1й передаче ((Ручная)) привод трансмиссии осуществляется через ведущий вал и цилиндр муфты переднего хода Элементы трансмиссии функционируют следующим образом;

•  Фрикцион С2 находится в зацеплении и двигает солнечную шестерню переднего хода посредством обгонной муфты 3-4 OWC.

•  Тормозная лента В2 находится в зацеплении и удерживает водило планетарного ряда в неподвижном положении.

•  Солнечная шестерня переднего хода двигает короткий сателлит против часовой стрелки.
