Автоматическая трансмиссия 5A-149 (стр. 7 )

2 кг 0.70 - 0.90 ВЕДУЩИЙ ВАЛ

5.  Используйте подборные пластины для достижения верных тех. характеристик.

ПОДБОРНАЯ СТАЛЬНАЯ ПЛАСТИНА

Примечание: При пакете фрикциона, несущем вес в 2 кг расстояние от установочной прокладки ведущего вала до фрикционного диска должно составлять 0.70 - 0.90 мм.

УСТАНОВОЧНАЯ ПРОКЛАДКА ВЕДУЩЕГО ВАЛА

ЦИЛИНДР ФРИКЦИОНА

6. Если установлены новые фрикционные диски, то перед сборкой удалите пакет фрикциона и выдержите фрикционные диски в ATF минимум 5 минут.

Примечание: Зазоры пакета фрикциона нужно измерить до погружения в ATF

7.  Проверьте установку ступицы фрикциона C1 на вал повышающей передачи. Если она сидит не плотно, то ступицу и вал в сборе необходимо заменить.

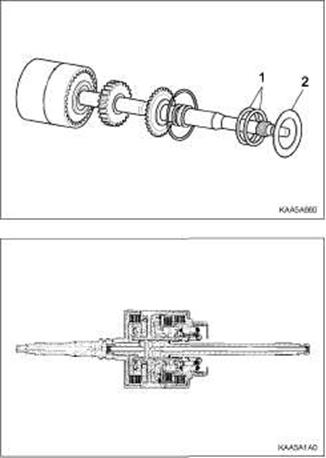

8.  Покройте маленькую полиамидную упорную прокладку петролатумом и установите ее на вал повышающей передачи.

9.  Осторожно установите вал повышающей передачи в цилиндр фрикциона C1 так, чтобы не повредить уплотнительное кольцо.

10.  Установите маленькую бронзовую упорную шайбу ступицы C1 на место с помощью петролатума.

11.  Проверьте ведущий вал на наличие дефектов. Установите ведущий вал в цилиндр и закрепите его пружинным стопорным кольцом. Убедитесь, что пружинное стопорное кольцо плотно село в канавку.

12.  Покройте уплотнительные кольца петролатумом и установите на ведущий вал

13.  Соберите фрикционы C1/C2/C4 в сборе на фрикцион C3 и солнечную шестерню в сборе.

14.  Установите этот блок в картер трансмиссии.

SSANGYONG MY2002

5A-180 АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

Крышка насоса и опора гидротрансформатора

Примечание:

•  Не мойте нос соленоидов в растворителе.

•  Убедитесь, что подходящее уплотнительное кольцо установлено по назначению.

•  Не повредите игольчатые роликовые подшипники в блоке. Избегайте осевой динамической нагрузки во время сборки.

•  Проверьте осевое перемещение трансмиссии. Это поможет обнаружить отсутствующие детали или ошибки сборки.

КРЫШКА И ОПОРА ГИДРОТРАНСФОРМАТОРА В СБОРЕ - НАСОС

ПЛОСКАЯ ПРОКЛАДКА КРЫШКИ НАСОСА

ПЛАСТИНА КРЫШКИ НАСОСА ДОЛЖНА РАСПОЛОГАТЬСЯ В ПРЕДЕЛАХ ЗОНЫ ВНЕШНЕГО ДИАМЕТРА КРЫШКИ НАСОСА

\

ПЛАСТИНА КРЫШКИ -НАСОС

KAA5A1C0

1.  Проверьте корпус насоса на наличие повреждений, продуктов износа деталей или неравномерностей. Проверьте, чтобы втулка была плотно вставлена в ведущую шестерню.

2.  Промойте уплотнения передней стороны корпуса насоса.

3.  Смажьте втулку насоса, ведущие и ведомые шестерни ATF.



4.  Установите ведущую и ведомую шестерню насоса в корпус насоса.

5.  С помощью проверочной линейки и калибра для измерения толщины проверьте, чтобы зазор между передней поверхностью насоса и шестернями равнялось 0.04 - 0.018 мм.

6.  Смажьте уплотнительные кольца корпуса насоса ATF и установите их в корпус насоса. Поставьте корпус насоса на одну сторону.

A L КОНТАКТНАЯ ДЕЙЧТВУЮЩАЯ ПЛАСТИНА В СБОРЕ

КРЕПИТЕ ВИНТАМИ – "TORX" - ШТИФТ(6 ВЫКЛ) СМАЖЬТЕ БОЛТЫ МАСЛОМ ПЕРЕД СБОРКОЙ

KAA5A1 D0

7.  Убедитесь, что усадочные раковины, каналы и отверстия крышки насоса чистые и свободны от засоров.

8.  Смажьте все незатянутые детали ATF перед сборкой.

SSANGYONG MY2002

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ 5A-181



заглушка – ГЛ. РЕГ.

УПЛ. КОЛЬЦО – ГЛ. РЕГ. КЛАПАН

толкатель – ГЛ. РЕГ.(маленьк)

ГЛ. РЕГ. клапан

KAA5A1E0

СТОПОРНЫЙ ШТИФТ – заглушка КЛАПАНА

отдел с-с.

витая пружина – ГЛ. РЕГ. клапан

9. Соберите главный регулирующий клапан, пружину и толкатель на крышке насоса, убежившись, что регулирующий клапан свободно перемещается. Затем установите заглушку и уплотнительное кольцо регулирующего клапана.



УПЛ. КОЛЬЦО (ЗАГЛ. КЛАПАНА УПР И РЕГ КЛАПАНА)

КЛАПАН – РЕГУЛЯТОР МУФТЫ ГИДРОТРАНСФОРМАТОРА

KAA5A1F0

ЗАГЛУШКА – КЛАПАН УПР-Я И РЕГ. КЛАПАН

РАЗДЕЛ G-G

11. Установите регулирующий клапан муфты гидротрансформатора, втулку, пружину и уплотнительное кольцо.

12. Установите стопорный штифт.



ВИНТ -"TORX" ГОЛОВКА НАПРАВЛ. ШТИФТА

ФИКСАТОР - СОЛЕНОИД СОЛЕНОИД –ДВУХПОЗИЦ. (S7)

СТОПОРНЫЙ ШТИФТ – ЗАГЛУШКИ КЛАПАНОВ

СТОПОРНЫЙ ШТИФТ – ЗАГЛУШКИ КЛАПАНОВ

РАЗДЕЛ B - B

KAA5A1G0

КЛАПАН УПР-Я МУФТОЙ ГИДРОТР-РА

УПЛ. КОЛЬЦО (ЗАГЛУШКИ РЕГ. КЛАПАНА И КЛАПАНА УПР-Я)

ЗАГЛУШКИ РЕГ. КЛАПАНА И КЛАПАНА УПР-Я

РАЗДЕЛ F-F

ВИТАЯ ПРУЖИНА - КЛАПАН УПР-Я МУФТОЙ ГИДРОТР-РА

KAA5A1 H0

13.  Установите клапан управления муфтой гидротрансформатора, пружину, втулку, и уплотнительное кольцо.

14.  Установите стопорный штифт.

SSANGYONG MY2002

5A-182 АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ



CONVERTER RELIEF BALL

15.  Установите контрольный шарик освобождения гидротрансформатора и пружину.

16.  Установите прокладку на крышку насоса.

KAA5A1J0

Последовательность затяжки для соединения пластины крышки насоса с крышкой насоса - Последовательность затяжки для соединения пластины крышки насоса с корпусом насоса

KAA5A1K0

17.  Установите пластину крышки, соленоид 7 с фиксатором и держатель проводки соленоида на крышку насоса. Убедитесь, что край пластины крышки находится на одном уровнес крышкой насоса.
