Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка, основные положения (стр. 19 )

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	е = е1, мм	g = g1, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение

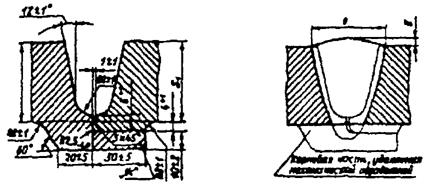

1-06-1 (С-6-1)			10	50	35	±6	2,5	+2,5 -1,5
55	37
60	38
65	40
70	43
75	44	±8	3,0	+2,5 -2,0
80	47
90	50
100	53
110	56
120	59
130	64
140	67	±10	3,5	±2,5
Для сварных соединений деталей из сталей аустенитного класса	150	70

Таблица П3.12

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	е = е1, мм	g = g1, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение
1-06-2 (С-6-2)			30	50	35	±6	2,5	+2,5 -1,5
55	37
60	38
65	40
70	43
75	44	±8	3,0	+2,5 -2,0
80	47
90	50
100	53
110	56
120	59
130	64
140	67	±10	3,5	±2,5
150	70

Таблица П3.13

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	h, мм	в, мм	е1, мм	g1, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение
1-07 (С-7)			10	100	15	±0,1h	85	±12	30	±5	2,5	+2,0 -1,5
120	20	90	34	±6	2,5	+2,5 -1,5
140	25	96	36
160	30	102	39
180	35	108	44	±8	3,0	+2,5 -2,0
200	40	114	47

Таблица П3.14

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	h, мм	е, мм	е1, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение
1-07 (С-7)			10	180	40	±0,1h	82	±12	48	±8
200	45	88	50
220	50	92	52
240	55	97	54
260	60	102	56
280	65	107	58
300	70	112	60
350	80	120	64

Таблица П3.15

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	е, мм	g, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение

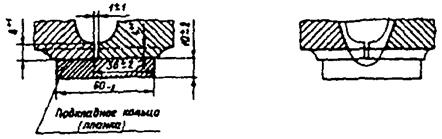

1-09 (С-9)	Зазор между «усом» и свариваемой деталью не должен превышать 2 мм Вариант с подкладным кольцом или планкой		30	48	±8	3,0	+2,5 -2,0
35	53
10 30	40	58
	45	64	±10	3,5	±2,5
50	69
55	74
60	78
65	85	±12	4,0	±3,0
70	89
75	93
80	97

Таблица П3.16

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	е, мм	g мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение
1-10 (С-10)				60	64	±10	3,5	+2,5 -2,0
70	68
80	74
90	78
Вариант с подкладным кольцом или планкой	100	82
		10	120	89	±12	4,0	±3,0
30	140	97
	160	105
180	113
200	120

Таблица П3.17

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	е = е1, мм	g = g1, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение
1-11 (С-11)				14	15	±4	2,0	±1,5
16	16
18	17
20	18
22	20
25	22	±5	2,5	+2,0 -1,5
28	24
11	30	25
30	32	27
40	36	29
52	40	32	±6	2,5	+2,5 -1,5
	45	35
50	38
55	43	±8	3,0	+2,5 -2,0

Таблица П3.18
